焊接監控儀(yi) 用來監控焊接過程中焊接頭的溫度，達到焊條瞬間融化所需要的溫度，提高待焊接器件的焊接質量，從(cong) 而提高整個(ge) 產(chan) 品的品質。對於(yu) 溫度越高的物體(ti) 輻射出的中波熱輻射能量越強，在此選取的是波長為(wei) 1-5微米的中波紅外探測器，該探測器高速非製冷，可以及時有效捕獲焊接頭高溫信息，產(chan) 品體(ti) 積小。此產(chan) 品針對自動化焊接工廠，如機器人焊接。產(chan) 品組成如下：

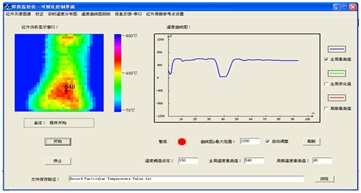

中紅外相機                            可視化控製界麵

產(chan) 品工作原理：

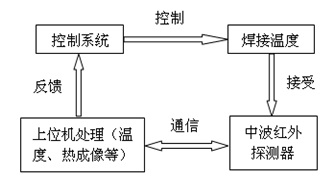

工作原理示意圖

通過中波紅外探測器探測激光焊接溫度的熱輻射能，將數據信息傳(chuan) 給上位機進行一係列處理，處理後的溫度信息反饋給下位機控製係統，由控製係統調節激光輸出功率，控製激光焊接溫度。

產(chan) 品特點：

·選用高幀頻中波紅外探測器，能夠及時有效捕獲激光焊接過程高溫信息。

·該探測器非製冷，體(ti) 積較小，安裝方便。

·監控激光焊接溫度範圍廣，可高達2000℃。

·在線實時監控並反饋激光焊接溫度信息，實現激光焊接過程自動化。

·由上位機控製，可以實現遠程焊接現場監控。

產(chan) 品技術參數：

中紅外探測器：型號MATRIX 1024 CORE-S

像素32×32

                幀速率最大：100fps（另有最大2000fps可供選擇）

                  波長：1～5um

中波紅外鏡頭：波長3～5um

              焦距48mm

（可根據用戶需求定製）

係統通信和控製：USB2.0 全速

電源：USB 供電（5VDC,0.5A）

軟件：配套軟件套件（可通過串口通信反饋信息）
