自1972年推出第一款觸發式坐標測量機測頭以來，雷尼紹為(wei) 坐標測量領域帶來了一場翻天覆地的革命，從(cong) 此一直引領著全球工業(ye) 計量技術的發展，始終如一地為(wei) 業(ye) 界推出創新科技。其中，由雷尼紹獨立研發和生產(chan) 的REVO^®五軸多類型傳(chuan) 感器係統，以五軸技術提升測量能力，推動了行業(ye) 測量技術的飛躍式發展。

REVO五軸測量係統能夠在同一台坐標測量機 (CMM) 上執行高性能掃描測量、非接觸式測量和表麵粗糙度分析。該係統采用同步運動和五軸聯動測量技術，極大降低了坐標測量機在超高測量速度下的動態誤差。這是通過在坐標測量機做慢速線性運動的同時，由REVO-2測座完成要求的快速運動來實現的。采用靈活的端部感應技術進一步增強了係統的精度和性能。可拆卸的測頭係統配用自動交換架，提高了係統靈活性。

REVO五軸測量係統可安裝在新坐標測量機上，也可作為(wei) 獲得認證的升級選件安裝在現有坐標測量機上。

對傳(chuan) 統的坐標測量機用測量係統進行標定需要花費大量時間，而這些時間本可用來測量工件。REVO-2采用的標定方法是使用安裝在工作台上的標準球做整體(ti) 推論校正，這種方法簡單實用，可測定測座和測頭的實際幾何尺寸，通過一次操作即可在任意位置進行測量。

如果坐標測量機僅(jin) 用於(yu) 測量單個(ge) 或有限數量的工件，通常可能會(hui) 使用10個(ge) 測座方向。對這些位置進行標定可能需要30分鍾左右。REVO-2僅(jin) 需要20分鍾即可完成。

如果坐標測量機用於(yu) 測量多個(ge) 工件，則通常可能會(hui) 使用40個(ge) 測座方向，這將標定時間延長到大約2小時。而REVO-2僅(jin) 需要20分鍾即可完成。

測座碰觸

在需要測量位置和尺寸的被測特征上，可以利用REVO驅動係統的性能或結合坐標測量機 (CMM) 的XYZ軸來采集離散點。REVO坐標測量機係統的測座碰觸功能能夠滿足測量點少但測量速度高的要求。

圓掃描

圓掃描是定義(yi) 的程序，通過每秒最多采集4,000個(ge) 數據點來掃描圓形特征。REVO通過定義(yi) 預期路徑，利用其兩(liang) 軸驅動係統跟蹤表麵，並盡可能降低對坐標測量機三個(ge) 軸移動精度的影響。圓掃描非常適用於(yu) 內(nei) 孔，例如形狀至關(guan) 重要的發動機缸體(ti) 。

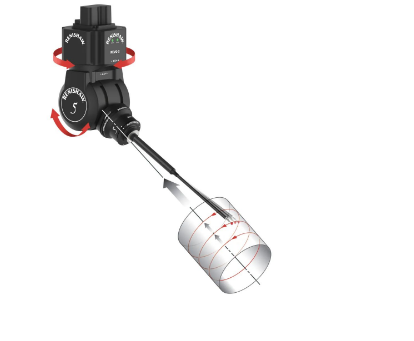

圓柱掃描

圓柱掃描是沿圓柱體(ti) 或圓錐體(ti) 內(nei) 側(ce) 或外側(ce) 的軸移動。在掃描過程中，圓柱掃描以每轉相等的長度沿軸橫向移動。由此形成螺旋路徑，在整個(ge) 定義(yi) 的長度上采集大數據點集。

墊片掃描

墊片掃描非常適用於(yu) 在掃描操作過程中跟蹤不一致的路徑。通過沿著預期路徑定義(yi) 目標點，REVO將在采集大數據點集時混合點之間的路徑，從(cong) 而盡可能減少坐標測量機的運動。墊片掃描在完全五軸運動控製下進行。

滑行掃描 — 平麵

利用REVO驅動係統來回掃過平麵來采集數據點，同時坐標測量機驅動係統在恒定速度下沿著單一矢量方向移動。這個(ge) 過程盡可能降低了坐標測量機結構在高速掃描表麵時固有的不準確性。

滑行掃描 — 曲麵

在滑行掃描過程中，REVO驅動係統通過控製測針的接觸壓力來適應變化的表麵形狀。坐標測量機的驅動方向一致，因而盡可能降低了坐標測量機結構固有的不準確性。因此，可在采集大數據點集時提供表麵跟蹤能力，非常適用於(yu) 測量葉片型麵。

截麵掃描 —

繞葉片截麵執行區域帶狀旋轉掃描

使用測量軟件和REVO的截麵掃描功能可檢測葉片截麵或其他外部形狀。這種掃描技術可以通過CAD模型定義(yi) 一個(ge) 截麵，實現一次完成測量作業(ye) 。利用REVO的無級定位能力，坐標測量機環繞工件移動，同時REVO控製碰觸位置。

REVO五軸測量係統幫助坐標測量機充分提升測量效率，同時保持極高的係統精度。
