3D打印機飛速普及。如今某些型號的3D打印機，就連個(ge) 人設計事務所也能負擔得起。但問題也同樣存在。對於(yu) 3D打印機，用戶之間尚未形成共識。有人以為(wei) 3D打印機與(yu) 以往的快速成型機沒什麽(me) 不同，也有人以為(wei) 3D打印機是什麽(me) 形狀都能一氣嗬成的百寶箱，看法五花八門。這種局麵可能引發輕率購置、過度排斥，甚至降低企業(ye) 和設計師的競爭(zheng) 力。現階段的3D打印機能夠實現什麽(me) ？能夠給產(chan) 品設計帶來怎樣的變化？今後又將會(hui) 如何進化？在本係列連載中，筆者希望能為(wei) 大家揭開3D打印機不可不知的“真麵目”。

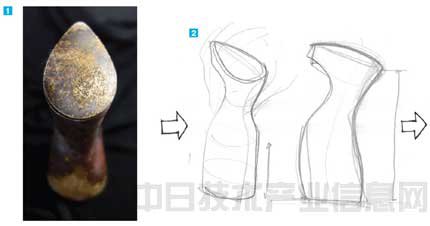

1 五郎邊衛窯按照為(wei) 其設計的醬油壺草稿，試製出的醬油壺 2 澄川根據1的試製品重新繪製的草稿之一。設計方針是實現生動的外形與(yu) 易用的尺寸

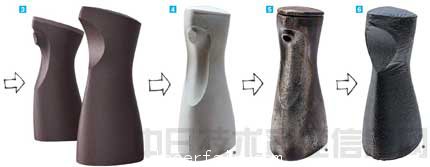

3 根據草稿製作渲染。表現形狀與(yu) 色彩、材料質感 4 委托試製企業(ye) 根據渲染製作實物模型。可以用手觸摸，感受尺寸感與(yu) 配重。當時事務所尚未購置3D打印機 5 五郎邊衛窯根據實物模型製作的試製品。驗證了液體(ti) 不粘壁的良好內(nei) 部構造 6 澄川伸一設計事務所為(wei) 調整試製品壺嘴的形狀，使用3D打印機輸出的實物模型。現在，五郎邊衛窯正在根據這一實物模型，製作最終的試製品

澄川伸一設計事務所:縮短時間、提高精度，客戶滿意度節節攀升

2013年7月，產(chan) 品設計師澄川伸一為(wei) 事務所購置了美國3D Systems製造的3D打印機“CubeX”。通過第一時間把3D打印機投入到麵向客戶的工作流程中，澄川受益匪淺。

提高初期作業(ye) 效率

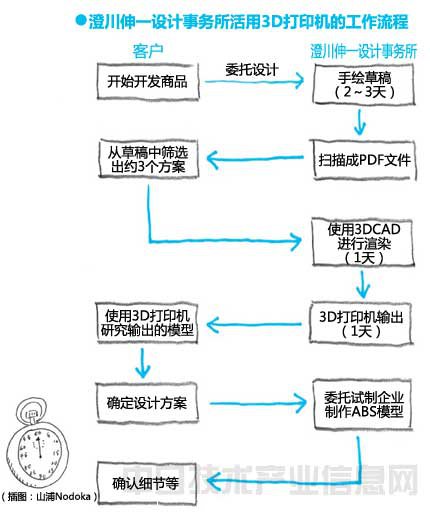

澄川向客戶提供設計時，采用的工作流程如下圖所示。除了使用手繪草稿、3DCAD和CG渲染、購置的3D打印機輸出的模型，以及委托試製企業(ye) 製作的模型驗證自身設計，3D打印機的用途還包括明確客戶的判斷、相互交流等。

在與(yu) 客戶的交流中，澄川是在上遊領域(設計初期)使用3D打印機。接到設計訂單後，澄川會(hui) 手繪若幹份草稿，掃描成PDF文件，通過郵件發送給客戶。客戶從(cong) 中選擇2、3份草稿作為(wei) 候選，由澄川使用3D CAD製作渲染，然後再到自家1層的事務所，通過3D打印機輸出。

       就CubeX而言，如果是能夠放在掌中的尺寸，隻要一覺睡醒即可完成輸出。與(yu) 使用外部的輸出服務相比，時間可以縮短約24個(ge) 小時。輸出的模型與(yu) 3DCAD渲染同時提交給客戶。

       澄川說：“渲染和輸出模型都存在缺點。渲染能夠展示顏色、質感、大致的形狀，但看不出拿在手上的尺寸感與(yu) 配重。而輸出模型能夠體(ti) 現尺寸感與(yu) 配重，但展示不出顏色和質感。通過同時使用二者，不僅(jin) 可以彌補各自的缺點，提高確認和驗證的精度，還能縮短在這一步驟上耗費的時間。”

       澄川通過利用3D打印機，成功縮短了上遊工序的作業(ye) 時間，提高了作業(ye) 精度。節省了過去利用外部輸出服務、自行切削模型材料的工序及其耗費的時間。對於(yu) 這一點，澄川尤為(wei) 重視。

澄川說：“隻要提高上遊工序中確認、驗證作業(ye) 的精度，就能消除下遊工序中的返工程度。而且，通過縮短上遊工序的時間，還可以為(wei) 需要精工細作的下遊工序留出充分的時間。”如此一來，客戶的滿意度節節攀升，訂單也越來越多。澄川的事例，稱得上是購置3D打印機促進業(ye) 務發展的典範。

1 澄川為(wei) 備前燒陶商——備前燒陶吉繪製的茶壺草稿 2 用事務所的3D打印機輸出根據草稿進行的渲染數據。攜帶打印的模型來到備前燒陶吉，通過驗證尺寸感和配重探討產(chan) 品的方向性 3 通過探討產(chan) 品的方向性，雙方決(jue) 定讓外形更加生動。澄川重新繪製了草稿

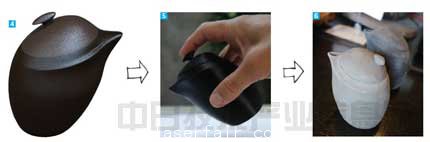

4 根據新繪製的草稿製作的渲染 5 3D打印機根據新製作的渲染輸出的實物模型。可以一定程度驗證使用感 6 為(wei) 根據3D打印機輸出的實物模型（後方）燒製試製品，備前燒陶吉方麵製作了陶胚（前方）

#p#分頁標題#e#

能夠操作3DCAD為(wei) 前提

那麽(me) ，設計師是不是隻要購置3D打印機，就能像澄川一樣受益？澄川對此不以為(wei) 然。

       澄川說：“3D打印機不是百寶箱。3D打印機的輸出精度還比較低，其存在的意義(yi) ，是能夠在事務所內(nei) 輸出模型。在以3DCAD數據為(wei) 中心的設計工作流程中，3D打印機隻不過是最末端的工具而已。”

       澄川把3D打印機熱潮視為(wei) 3DCAD數字設計的延伸。澄川在10多年前就已經精通3DCAD的操作，將其運用到了麵向客戶的工作流程之中。在購買(mai) 3D打印機之前，澄川是把自己製作的3DCAD數據送往外部的打印服務公司，委托對方進行輸出。現在，這道工序可以在自己的事務所內(nei) 完成。

        澄川表示：“前提是要會(hui) 操作3DCAD。如果不會(hui) ，就算購置3D打印機也縮短不了時間。”而且，還有一點必須注意的是，3DCAD渲染與(yu) 3D打印機輸出通過互相彌補不足，可以提高精度和縮短作業(ye) 時間。

        現在人們(men) 直麵的，或許並不是3D打印機革命，而是以3DCAD為(wei) 中心的數字設計革命的第2章或第3章。我們(men) 不應該隻盯著輸出方麵的一舉(ju) 一動不放，而是應該把目光重新投向輸入方麵的技巧與(yu) 技術。
