隨著工程市場的發展，平板太陽能被越來越多的應用到工程項目中，其發展前景看好。但是經過多年的應用，平板太陽能集熱器存在的問題也逐一顯現。近日，本刊記者通過網絡調查、電話采訪、發放調查問卷等多種方式做了市場調研。本次共調研了約200位平板太陽能集熱器用戶、工程商，共收到173份有效調研數據，以下是調研的結果及分析。

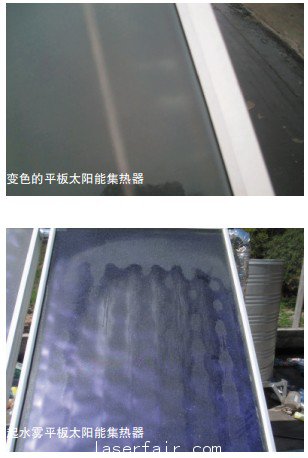

　　一、平板集熱器經常出現的故障調研發現，平板太陽能集熱器故障頻率較高的是集管、排管與(yu) 板芯焊接處，易發生腐蝕、開裂、脫漏，造成介質滲漏。其次是集熱器內(nei) 部起水霧。水霧會(hui) 帶來一係列不良後果：1.將陽光反射出去，輕者反射5%，重者反射60%以上；2.腐蝕鍍膜塗層，使塗層吸熱性能大幅度衰減；3.腐蝕管板接觸間隙，使管板之間熱阻加大；4.腐蝕焊點，焊點強度逐漸下降，最終導致焊點脫落。

　　二、原材料須加強和換的部件用戶反映平板太陽能集熱器某些部件的原材料應該提升或更換，需更換的部件主要包括以下幾個(ge) 方麵：

　　1.外殼材料，包括背板和邊框材料。背板材料需要更換是因為(wei) 背板容易出現腐蝕現象，而邊框材料的更換是為(wei) 了保證集熱器的密封性，防止內(nei) 部起水霧。

　　2.集管連接方式和接頭材質。集管焊接處經常會(hui) 出現腐蝕、開裂、滲漏等現象。不少用戶反映，應繼續使用銅排管，反對把流道變小、變薄。

　　3.保溫材料，防止熱量損失，提高集熱性能。

　　4.玻璃蓋板。玻璃蓋板的材質必須是抗壓能力強的鋼化玻璃，且要選用高透光率的蓋板材料。

　　三、應提高的工藝

　　通過調研發現，平板太陽能集熱器需從(cong) 以下幾個(ge) 方麵進行技術提升。

　　1.焊接技術

　　目前，平板焊接技術主要是氧焊、超聲波焊接和激光焊接。在生產(chan) 過程中，對於(yu) 氧焊要求焊接牢固、不泄露，銅管無變形；對於(yu) 超聲波焊接和激光焊接要求焊點均勻、牢固，對吸熱板破壞小。最常見的問題是流道銅管和鋁板焊接時，由於(yu) 材質熔點參數差異，易造成假焊現象，嚴(yan) 重影響集熱器的集熱性能。由於(yu) 焊接點都在集熱器內(nei) 部，一旦出現問題，難以維修，整個(ge) 集熱器都將報廢。因此，改進焊接工藝是提高集熱器質量的重要方法之一。

　　2.集熱器密封和呼吸技術密封技術和呼吸技術與(yu) 整個(ge) 平板集熱器的使用性能密切相關(guan) 。密封性好的集熱器產(chan) 品不僅(jin) 可以減少對外的熱量損失，還可以避免外界水汽、腐蝕性氣體(ti) 和粉塵等因素對集熱性能的影響。而集熱器吸收太陽輻射後溫度升高，集熱器內(nei) 部空氣受熱膨脹，必須通過呼吸口向外排出；到了傍晚氣溫降低，外部空氣回流到集熱器內(nei) 部。

　　在這個(ge) 循環中，環境空氣中的腐蝕性氣體(ti) 會(hui) 影響選擇性吸收塗層的吸收效率和使用壽命，而帶入集熱器的水汽會(hui) 加大集熱板芯與(yu) 玻璃蓋板間的對流換熱，並且集熱器玻璃棉或岩棉保溫材料吸收水分後保溫性能將大大降低。另一方麵，集熱器內(nei) 銅管與(yu) 吸熱鋁板焊點（特別是激光焊接）在潮濕空氣中極易發生電化學腐蝕現象。因此，集熱器的設計應遵循整體(ti) 密封的原則，呼吸口在起到呼吸作用的同時，要提高防水防塵性能，並選用非親(qin) 水的保溫材料。在如何提高集熱器密封性方麵，有用戶反映可以學習(xi) 德國密封技術和飛機中空玻璃的呼吸氣囊等技術。

　　3.集熱技術平板太陽能集熱器的集熱技術主要體(ti) 現在太陽能選擇性吸收塗層。由於(yu) 技術工藝的不同，不同塗層的吸收率、發射率及使用壽命也不同。黑鉻塗層是由金屬鉻和氧化鉻組成的金屬陶瓷型塗層，特殊結構材料的表麵效應使其具有高穩定的結構狀態，該塗層吸率為(wei) 0.97，發射率約為(wei) 0.12，中性鹽霧試驗大於(yu) 120h。陽極氧化是指對金屬襯底進行陽極氧化處理，製備具有梯度分布的多孔表麵，然後通過在孔洞中摻入金屬來獲得高的太陽能吸收率，與(yu) 襯底的低紅外發射特性配合可獲得選擇性吸收效果，塗層與(yu) 金屬結合較為(wei) 穩定，吸收率在0.85～0.91之間，發射率0.15，中性鹽霧測試約24h。

　　藍鈦塗層技術采用電子束蒸發的方法將鈦和石英在電子射線槍的作用下被汽化，汽化物在加入氮和氧後發生化學反應生成氮氧化鈦，最後在金屬（銅）帶上沉積冷凝成塗層，該塗層厚度較薄，且塗層與(yu) 金屬底板的附著力不強，塗層吸收率約為(wei) 0.96，發射率最低隻有0.05，不過中性鹽霧測試不到6h。

　　當然，產(chan) 品的集熱性能不僅(jin) 與(yu) 吸收塗層有關(guan) ，其密封性能、用料、製造工藝及後期的保養(yang) 等對產(chan) 品壽命均有很大的影響。

　　4.產(chan) 品安全技術

　　平板太陽能集熱器安裝在室外，不可避免在強風、暴雨、冰雹等極端天氣條件下運行，必須保證集熱器的安裝牢固和自身抗衝(chong) 擊性能。相比真空管集熱器，同等麵積的平板集熱器對強風的承載麵積更大，且自重又小於(yu) 裝滿水的真空管集熱器，因此其支架必須加厚加固，同時表麵應做防鏽處理。平板集熱器所采用的低鐵鋼化玻璃可抵禦直徑30mm鋼球0.5m的自由落體(ti) 撞擊，一般都可經受暴雨和冰雹等較大負載；另一方麵，由於(yu) 鋼化玻璃中硫化鎳的存在會(hui) 引起自爆現象，一般要求選用自爆率要小於(yu) 1覿的鋼化玻璃。

　　5.保溫技術

　　除上述技術外，保溫技術也是應提高的工藝，尤其是保溫材料的選擇方麵，要選擇熱損失小的保溫材料。

　　四、調研分析

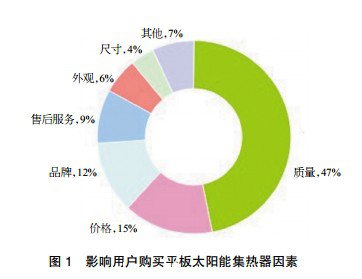

　　1.隨著我國城鎮化發展的推進，平板太陽能集熱器越來越多地應用於(yu) 相關(guan) 工程市場項目上。通過調研發現，影響用戶購買(mai) 平板太陽能集熱器的因素見圖1。

　　由圖可知，平板太陽能集熱器的質量是影響用戶購買(mai) 的主要因素，其次是價(jia) 格，之後依次是品牌、售後服務、外觀、尺寸等因素。因此，生產(chan) 廠家在原材料選擇和產(chan) 品製造過程中，除了應保證使用性能，還要兼顧產(chan) 品質量過硬，價(jia) 格合理，售後服務要好。

　　2.54%的用戶認為(wei) 一般環境下平板太陽能集熱器的厚度應該是80mm，特殊情況下應達到90mm～100mm。此次對平板太陽能集熱器的調研隻能淺顯的反映其目前存在的問題，後續本刊將繼續對平板太陽能集熱器存在的問題進行調研，並邀請行業(ye) 內(nei) 專(zhuan) 家共同探討調研反映的問題，以進一步推進我國平板太陽能產(chan) 業(ye) 的發展。
