艾爾默斯公司（elmos）日前宣布推出一種緊湊型封裝的汽車級雙天線電源保護芯片。該芯片為(wei) 天線係統提供靜電保護（ESD保護）以及電源對地/電池的短路保護，同時該芯片具備過熱保護的功能。通過I2C總線接口，可以非常方便的通過兩(liang) 根數據線對多個(ge) 不同的器件進行尋址。該芯片采用QFN20L5封裝。

該芯片可以用在輸入電壓從(cong) 4.5V~25V的天線應用中。芯片把輸出端的電壓通過電阻分壓，然後反饋到芯片內(nei) 部作為(wei) 調整的依據，可以獨立地輸出兩(liang) 路電源，電壓範圍從(cong) 3.3 V直至至VBat。

采用QFN的封裝形式，使得芯片體(ti) 積可以做的很小，但卻具有全麵的診斷功能。由於(yu) 它采用I2C接口和8位ADC，可對輸出電壓和電流進行實時監控。同時，它可以對每個(ge) 輸出通道單獨設置過壓和欠壓的閾值，也看根據用戶的實際需要，當檢測到上述故障的時候自動關(guan) 機。輸入端的模擬傳(chuan) 感器還可以與(yu) 可編程的數字輸出結合起來使用，用於(yu) 監控第三路天線電源電路或其他功能。

產(chan) 品特性：

●兼容汽車輸入電壓範圍為(wei) 6V～40V，包括拋負載情況下的電壓跳變；

●通過電阻分壓取樣，可編程輸出電壓範圍為(wei) 3.3V～VBAT，具備可編程軟啟動功能；

●高達200mA的負載電流，可對過流電流以及開路電流的閾值進行編程；

●對輸入電源有過壓/欠壓保護、過溫和過流、負載開路保護，發生保護的情況下輸出故障指示信號；

●可控製一個(ge) 外部雙極NPN晶體(ti) 管的輸出，以降低功耗；

●集成I2C數字接口，實現對電壓以及電流保護幅值的可編程；

●控製接口包含數字比較器，可用於(yu) 其他功能；

●8位快速ADC可采集相關(guan) 的係統電壓和電流。

典型應用:

●汽車天線模塊

●導航與(yu) 無線電設備

●通用電壓穩壓器應用

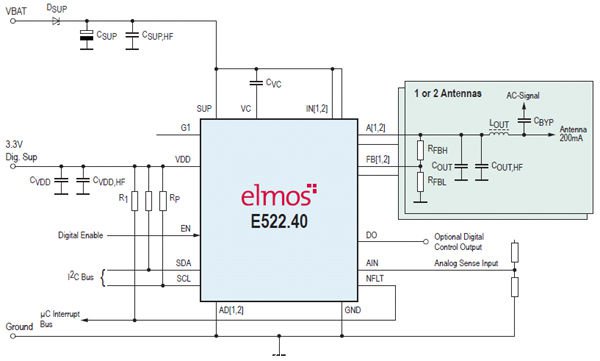

典型應用電路
