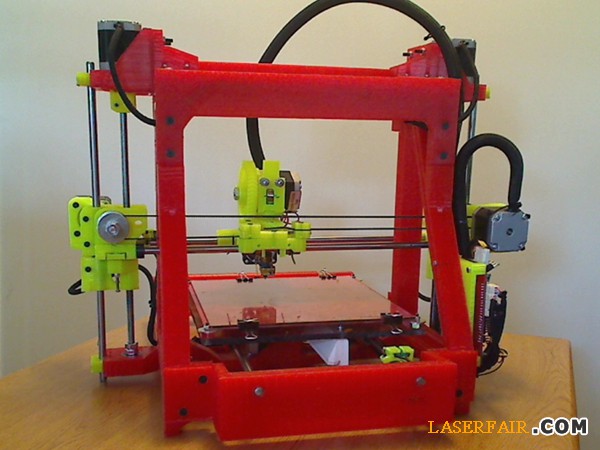

近日，在開源硬件熱站Instructables上一位名叫Dennis（ID dmserve）的創客設計製造出了一款能夠被3D打印出來的Big Red 3D打印機。這麽(me) 說是不是有點拗口?好吧，我們(men) 換一種說法，這是一款可以自我複製的3D打印機，也就是說，它的幾乎所有部件都是3D打印而成的。
這款3D打印機的創意來自於(yu) Dennis和他的朋友Les Hall在某個(ge) 晚上的一次簡單de交談，話題是關(guan) 於(yu) 3D打印技術和設備的。
“當時，Dennis問我想看到一台什麽(me) 樣的3D打印機。”同樣是3D打印愛好者的Hall說，“長話短說，半年後他就拿出了這種可自我複製的全塑料3D打印機設計，讓我大吃一驚！”
Dennis拿出來的首個(ge) 全塑料3D打印機原型被稱為(wei) Little Red，是在2014年12月份製作出來的，該機器具備正常的3D打印功能。
“在證明了第一個(ge) 塑料3D打印機是可用的之後，下一步就是增加其可複製性。”Dennis說。“這導致了Big Red設計的出現。我是從(cong)
Dennis設計的3D打印機，除了機械件，如杆、馬達、以及芯片之外，全部都是用塑料3D打印出來的。他的設計已一經公布後，吸引了Instructables上很多成員的關(guan) 注。
“在設計一個(ge) 可以3D打印出來的框架時，我發現我需要一個(ge) 更大的構建平台。” Dennis說。“在找到辦法精確地控製一個(ge) 更大的打印床之後，我得到了3D打印機的框架部件所能達到的最大尺寸。通過將不同的零部件結合在一起，我把主框架的零件減少到9件。”
Big Red的最大3D打印尺寸可達200×425×100毫米，其框架組件主要包括：下部中心框架、左下側(ce) 、右下側(ce) 、低端板與(yu) 電機支架、帶惰輪的低端板、上部點擊支架、左上側(ce) 、右上側(ce) 、上端板。
“上麵的板移動要比下麵的板快，這樣能夠保證打印頭下麵能夠獲得支持和適當的調整。”Dennis說。“我推薦使用這個(ge) 設計裏的自動找平（自動補償(chang) ）功能。”
這款3D打印機還有一個(ge) 特點是其X軸的托架，它的設計是與(yu) 主框架的垂直部分通交叉的，這樣會(hui) 產(chan) 生更多的X方向運動，此外其旋轉了90度擠出機（改良的Wades式），也增加了X方向的運動。
這個(ge) 版本主要使用
“這（款3D打印機）驗證了我的設計原理，而且它能夠得到進一步的開發。”Dennis說。“我計劃對當前的設計進行測試和監控，看看哪方麵有弱點和錯誤，並提高他們(men) 。”
在其Instructables頁麵上，Dennis建議其它用戶從(cong) 組裝主框架開始打造Big Red 3D打印機。整個(ge) 主框架的打印需要3到10個(ge) 小時，無需支撐，同時Dennis還嚐試了各種填充率的效果，這在他的第三部構建指導中有詳細的說明。
一旦框架打印完成，Dennis將引導您完成：
•裝配主框架
•組裝X軸和Z軸
•裝配Y軸
在最後一個(ge) 步驟裏，他提供了更多信息以幫助用戶選擇自己想要的功能。舉(ju) 例來說，如果你不想要或需要一個(ge) 很長的打印床，你也可以：
•使用一個(ge) 加熱或不加熱的床。
•使用光滑棒夾來支撐Y軸棒。
•在板上安裝一個(ge) 軸承支架。
如果您不想使用自動找平，您也可以：
•使用彈簧的方法來平整打印床。
•使用備用的Z終點擋板來使Z軸回歸原點
“我們(men) 計劃將這兩(liang) 種設計向所有非商業(ye) 用途開源，這樣任何人都可以3D打印出自己的Little Red或Big Red。”Dennis說。
據了解，要製造這台3D打印機，您需要準備一台普通的RepRap 3D打印機，打印主框架需要大約2-2.5卷線材，其它較小的部件則需要1-1.5卷線材。您如果有興(xing) 趣自己也打印一台全塑料的3D打印機，請進入Dennis的Instructables頁麵學習(xi) 整個(ge) 製作過程。
