EL檢測儀(yi) ，又稱場致發光測試，是跟據矽材料的電致發光原理對組件進行缺陷檢測及生產(chan) 工藝監控的專(zhuan) 用測試設備。利用紅外測試方式對電池片組件進行測試，達到EL成像模式，從(cong) 而可以查看是否有電池片組件內(nei) 部有電池片破裂、隱裂、黑心片、燒結斷柵嚴(yan) 重、虛焊、脫焊等情況再進入下道工序， 因為(wei) 通電發的光與(yu) PN結中離子濃度有很大的關(guan) 係，也因此可以根據EL的電腦反映出來的圖像來判斷矽片內(nei) 部的是否異常。從(cong) 而保證太陽能電池組件的質量。

然而矽片是太陽能電池片的載體(ti) ，矽片質量的好壞直接決(jue) 定了太陽能電池片轉換效率的高低以及電池組件發電效率。太陽能電池片的是否有缺陷需要通過EL缺陷檢測儀(yi) 來判斷，這樣一道檢測和分選的工序可以大大減少市麵上不良太陽能電池片的流通和銷售，從(cong) 而最小層麵的降低組件功率受損。因此對太陽能電池矽片的質量檢測在生產(chan) 和實驗中顯得尤為(wei) 重要。

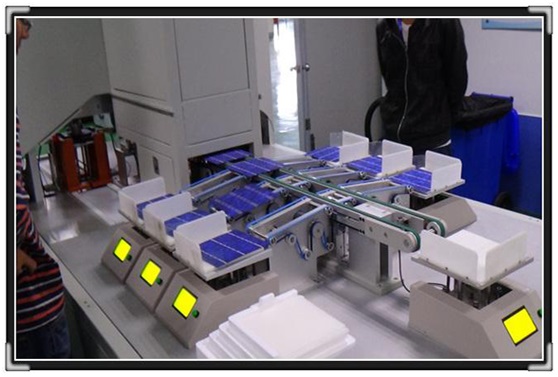

我們(men) 日常所能用得到的太陽能電池矽片有單晶矽片和多晶矽片，矽片在生產(chan) 過程中由於(yu) 製作條件的隨機性，生產(chan) 出來的電池性能不盡相同或多或少地存在一些缺陷。多晶矽片常見的缺陷有邊緣不純、位錯缺陷，單晶矽片常見的缺陷有漩渦缺陷。矽片缺陷的存在會(hui) 極大地降低電池片的發電效率，減少電池組件的使用壽命，甚至影響光伏發電係統的穩定性。為(wei) 了有效的將性能一致或相近的電池組合在一起，所以應根據其性能參數進行分類；電池測試即通過測試電池的輸出參數（電流和電壓）的大小對其進行分類。以提高電池的利用率，從(cong) 而生產(chan) 出質量合格的電池組件。

日常實驗和應用中，我們(men) 最常用的電池矽片缺陷檢測就是采用EL缺陷檢測儀(yi) 。EL缺陷檢測儀(yi) 通過1-1.5倍Isc的電流後矽片會(hui) 發出1000-1100nm的紅外光對太陽能電池矽片進行缺陷檢測，那麽(me) 太陽能電池矽片會(hui) 有哪幾種缺陷情況存在呢？跟著小編一起往下看：

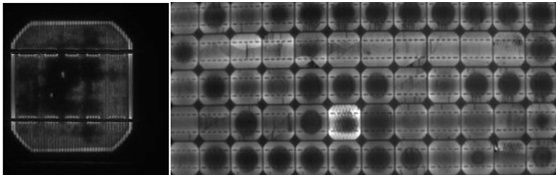

缺陷種類一：黑心片

通過EL照片反映出的黑心片主要形成原因是該區域沒有1150紅外光發出，故導致紅外相片中反映出黑心片的效果圖。這種黑心片的形成是由於(yu) 其中心部位的電阻率偏高。和它矽襯底少數載流子濃度有關(guan) 。

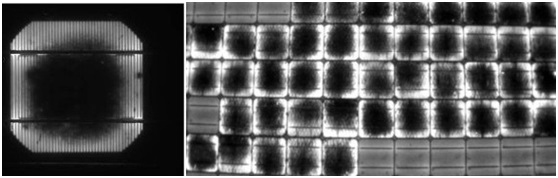

缺陷種類二：黑團片

在生產(chan) 過程中，由於(yu) 矽片廠家一再在強調縮短晶體(ti) 定向凝固時間，熔體(ti) 潛熱釋放與(yu) 熱場溫度梯度失配，晶體(ti) 生長速率加快，過大的熱應力導致矽片內(nei) 部位錯缺陷。

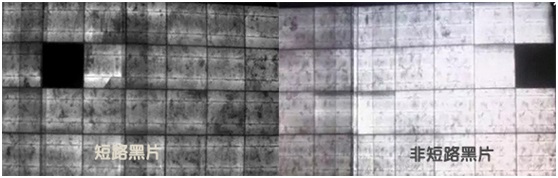

缺陷種類三：短路黑片（非短路黑片）

組件單串焊接過程中造成的短路；組件層壓前，混入了低效電池片造成的後果形成的短路黑片；而邊緣發亮的黑片我們(men) 稱之為(wei) 非短路黑片，它主要是由於(yu) 矽片使用上錯用N型片，造成PN結反，短路的電池片不能對外提供功率，輸出功率和IV測試曲線也隨之降低。造成整個(ge) 組件功率和填充因子受影響。

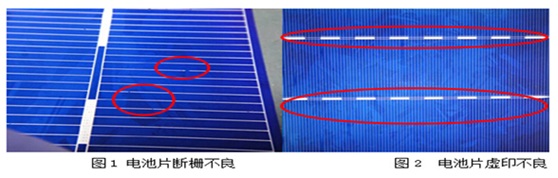

缺陷種類四：斷柵片

電池片斷柵是太陽能電池片在生產(chan) 過程中絲(si) 網印刷時參數設置不當或絲(si) 網印刷質量不過關(guan) 造成的，輕微的斷柵對組件影響不是很大，但是如果斷柵嚴(yan) 重則會(hui) 影響到單片電池片的電流從(cong) 而影響到整個(ge) 組件的電性能。

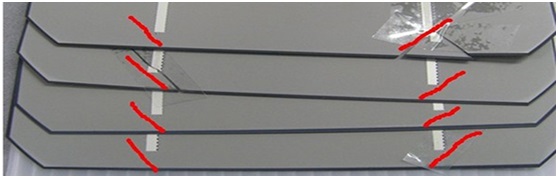

缺陷種類五：隱裂（裂紋片、破片）

形成電池片隱裂的因素有很多。可能是各種類型的外力因素，也有可能是環境以及電池片自身缺陷造成的裂紋甚至破片。因此很難尋求統一規律或得出確定性答案。裂紋片的成像特點是裂紋在EL測試下產(chan) 生明顯的明暗差異的紋路（黑線）。裂紋可能導致的後果是電池片部分毀壞或電流的缺失。

結束語：

通過以上對EL缺陷檢測儀(yi) 的原理分析，以及對太陽能電池片缺陷部分情況的總結，可以看出通過EL成像能快速精準的檢測出太陽能電池及組件的隱裂（裂紋）、破片、黑心片、黑團片、黑斑片、履帶片、斷線、穿孔、邊緣過刻、主柵線漏電、副柵線漏電、境界漏電、燒結缺陷、短路黑片、非短路黑片、網格片、過焊片、明暗片、局部斷路片、位錯、層錯、虛焊或過焊等多種情況。啟瀾激光製造生產(chan) 出了的太陽能產(chan) 線設備之一的EL缺陷檢測儀(yi) 這一步驟的檢測更加助於(yu) 完善太陽能電池組件生產(chan) 工藝，從(cong) 而控製產(chan) 品自身質量，提高整個(ge) 組件成品率。最大程度上避免了生產(chan) 浪費。
