中國台灣的機床行業(ye) 一直以彈性製造和出色的應變能力，以及擅於(yu) 為(wei) 客戶提供定製化方案而著稱。配合成熟的鈑金加工體(ti) 係，台灣機床企業(ye) 在機床組裝效率和零件供應鏈條的完整性方麵獨具優(you) 勢。一台機床從(cong) 零件加工、組裝到成型，每一道工序都必須做好質量管控，才能確保機床發揮出最佳性能。如何提升檢測效率是各大廠商麵臨(lin) 的挑戰。美國機床製造商HURCO位於(yu) 台灣的生產(chan) 基地，采用雷尼紹XK10激光校準儀(yi) 大幅提升整體(ti) 檢測效率。

挑戰

一直以來，機床廠商在機床組裝過程中都有自己的一套“標準”檢測方法 — 通常使用花崗岩方箱、千分表和自準直儀(yi) 等傳(chuan) 統工具進行檢測。這些工具的最大缺點是在架設方麵十分費時費力，而且工具本身的誤差以及人為(wei) 誤差等因素無疑會(hui) 增大累積的誤差。

HURCO台灣副總經理王順堅先生說：“以往我們(men) 加工後的鑄件會(hui) 通過坐標測量機進行檢測對比，但是坐標測量機對鑄件的尺寸有一定的限製，而且需要分派人員來搬運。機床組裝過程中會(hui) 用到千分表、花崗岩方箱等傳(chuan) 統工具，但是效率上一直不能滿足我們(men) 的要求，檢測結果也不一致。譬如說在對一些大型鑄件進行平行度測量時，花崗岩方箱與(yu) 導軌會(hui) 有一段距離，千分表需要延伸才能觸碰到花崗岩，這一係列動作會(hui) 增大誤差。其實我們(men) 一直在尋找可以取代傳(chuan) 統工具的檢測方法，直到接觸到雷尼紹的XK10。經過反複測試後，我們(men) 發現它是一款真正能代替傳(chuan) 統方法的校準係統。”

解決(jue) 方案

一台設備快速進行多種幾何量測量

HURCO目前的機床年銷量在兩(liang) 千台以上，配有自主研發的基於(yu) 計算機的控製器。兩(liang) 大主要銷售市場分別是美國和德國，當地客戶對機床的精度、安全性以及穩定性都有極高的要求。HURCO機床的設計中心位於(yu) 美國總部，在台灣基地組裝、測試，然後銷往全球各地。

王副總說：“HURCO自成立以來，就一直在市場上尋找可滿足精度要求和效率的檢測設備。不過，花崗岩方箱、千分表、自準直儀(yi) 等常用檢測工具在精度及使用上都存在不少局限性。XK10激光校準儀(yi) 為(wei) 我們(men) 提供了理想的解決(jue) 方案，保守估計整體(ti) 測量效率提升至少兩(liang) 倍以上。在評估過程中我們(men) 也發現，
XK10的檢測結果與(yu) 我們(men) 通過坐標測量機測出來的結果完全吻合。

XK10在測量雙軌平行度方麵也給我留下了深刻印象。據了解，自準直儀(yi) 架設十分複雜，在測量多軸時，XK10在架設方麵顯然要簡單多了，我們(men) 隻需固定發射器，通過平行度組件分別在每條導軌上將激光束偏轉90度，采集的數據再經過係統自動分析就能得到它們(men) 之間的相互平行直線度測量結果。”

實際上，自準直儀(yi) 是一種利用光的自準直原理將角度測量經過計算轉換為(wei) 直線度測量的一種計量儀(yi) 器，而XK10的優(you) 點是可直接進行直線度測量，從(cong) 而減少轉換時的誤差。此外，XK10的測量範圍達30 m，能夠滿足絕大部分大型機床的需求。使用XK10進行平行度測量時，可忽略雙導軌之間的跨距，不再需要體(ti) 積巨大的方箱，同時也避免了因延伸千分表而造成的誤差。

出色的靈活性和便攜性

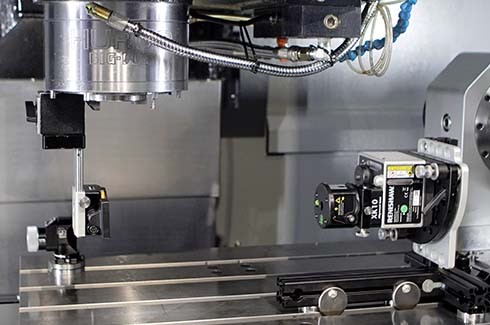

雷尼紹XK10是一款多功能激光校準儀(yi) ，一台儀(yi) 器可進行直線度、垂直度、平麵度、平行度測量和機床調平，以及評估機床旋轉部件的主軸方向和同軸度。XK10的發射器、接收模塊和顯示裝置等均采用無線通信，因此架設測量時更加靈活。一名操作員就能輕鬆帶著它穿梭在生產(chan) 線中間進行測量。

王副總指出：“一台XK10設備可取代不同尺寸的花崗岩方箱，解決(jue) 了存放空間有限的問題。操作時的便攜性和靈活性真是無可挑剔，我們(men) 可以隨時將其帶到現場進行實時測量。另一個(ge) 優(you) 點是，在使用XK10進行數據采集過程中，如果激光束不小心被遮擋，也沒關(guan) 係，光束恢複後可繼續完成測量，不像激光幹涉儀(yi) 那樣需要重新采集數據。”

自動分析數據

XK10的顯示裝置就像一台平板電腦，用戶可通過它進行數據采集、分析和記錄。每個(ge) 測量項目都有分步操作，通過直觀的圖形和實時讀數逐步指導用戶完成整個(ge) 測量過程。王副總說：“XK10的輸出報告十分直觀，客戶可選擇以表格或是圖形顯示，在機器驗收時一看報告的圖形就知道機床目前的狀況。誤差可能是由於(yu) 工件加工、組裝或鑄件本身的剛性所致。有了XK10 後，我們(men) 可以迅速了解誤差來源，如果是工件加工精度的問題，我們(men) 會(hui) 立即檢測加工中心並進行相關(guan) 校正，這確實幫助我們(men) 大幅提升了生產(chan) 效率。”

HURCO自成立以來，幾乎購置了雷尼紹的所有校準產(chan) 品。除了最新的XK10，還包括XL-80激光幹涉儀(yi) 、QC20-W球杆儀(yi) 、XR20-W無線型回轉軸校準裝置。

王副總繼續說：“添置XK10後，我們(men) 的檢測儀(yi) 器更加完善。現在，我們(men) 對機床的組裝、校準以及維護都有針對性的檢測儀(yi) 器；這也使我們(men) 對每一台加工設備的狀況更加了解，從(cong) 而彈性調配資源。”
