摻銩光纖激光器和摻銩光纖放大器憑借著效率高，光束質量優良，可靠性強的優點在空間通信，探測傳感，軍事對抗和醫學等領域中有著廣泛的應用前景。在這些惡劣的應用環境中摻銩光纖需表現出優良的抗輻照特性。國際上，研究方向大都集中在摻鐿光纖和摻鉺光纖輻照特性的研究，摻銩光纖的抗輻照特性很少有人涉及。
武漢光電國家實驗室光纖激光技術團隊李進延教授，戴能利教授和博士生邢潁濱率先提出對摻銩光纖進行輻照特性研究，並發現摻銩光纖具有泵浦漂白的特性。在伽瑪輻射場對芯包比為10/130的雙包層摻銩光纖進行輻照，總劑量為500Gy，輻照率為250Gy/h。輻照後，摻銩光纖的激光性能明顯下降，斜率效率由56.3%下降到26.7%，對可見光和紅外光的吸收明顯增加。但經過泵浦源15小時的持續泵浦，激光性能顯著回升，斜率效率由26.7%回升到40.8%，對可見光和紅外光的吸收也有回落。這種泵浦漂白的特性可大大拓展基於摻銩光纖的有源器件的應用範圍。
這項工作已於2015年3月1日發表在美國光學學會（OSA）旗下的Optics Letters(Vol.40, No.5,pp.681-684)。該研究得到國家高科技研究發展計劃(Grant No. 2013AA031501)和國家自然科學基金(Grant No. 61378070)以及武漢光電國家實驗室主任基金資助。

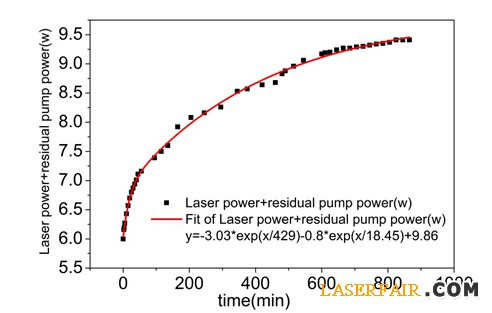

圖1. 輻照後摻銩光纖的激光加剩餘泵浦光功率和時間的關係

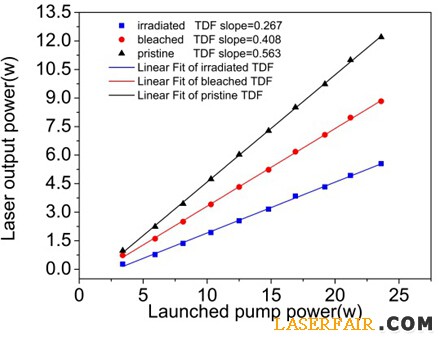

圖2. 摻銩光纖斜率效率的變化

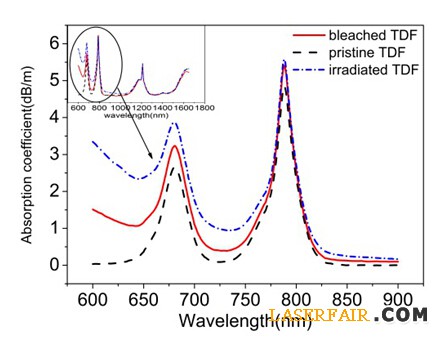

圖3. 摻銩光纖吸收係數的變化
轉載請注明出處。
相關文章
熱門資訊
精彩導讀
關注我們
