近日，中國科學院長春光學精密機械與物理研究所宣麗研究團隊在提高液晶/聚合物光柵激光器轉化效率研究方麵取得新進展：首次采用低官能度單體製備液晶/聚合物光柵並且在塗有PI的玻璃基板上摩擦取向，使光柵中相分離出的液晶分子沿著液晶溝槽排列，增大了折射率調製量，從而使光反饋增強，最終提高了激光器的轉化效率。相關結果發表於近期的Journal of material chemistry（J. Mater. Chem. C， 2015，3，5566）上。
采用兩束相幹光照射單體和液晶混合的預聚物，在幹涉條紋亮區單體發生聚合形成聚合物，由於濃度梯度液晶向暗區移動，單體向亮區移動，最終形成液晶層和聚合物層交替排列的周期結構，即液晶/聚合物光柵。采用低曝光強度製備的光柵無液晶微滴、散射低。由於暗區殘餘的單體發生反應形成聚合物拉絲使相分離出的液晶分子沿著光柵矢量方向排列，導致折射率調製量很小，光反饋能力不強。直接對現有的預聚物體係進行摩擦取向，效果不理想。
通過調研發現聚合物拉絲對液晶分子的錨定能強度與參與反應的單體有關，我們采用低官能度單體降低錨定能，同時在玻璃基板上摩擦取向，最終使液晶分子沿著光柵槽方向排列，增大了折射率調製量。激光器的轉化效率從2.3%提高到4.6%，閾值從0.71降低到0.25。
近年來該研究團隊在液晶/聚合物有機激光器研究方麵取得了係列研究進展（J Mater. Chem. C. 2014， 2， 6177-6182.Org. Electron. 2013， 2299-2305.Appl. Phys. Express. 2013， 6， 022702），該工作得到了國家自然科學基金等經費的支持。

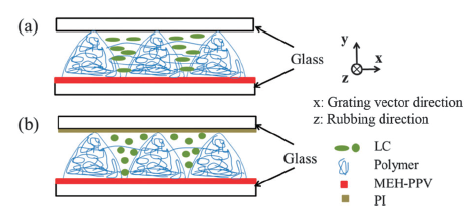

圖1 （a）原來樣品示意圖（b）采用低官能度單體並且對PI層摩擦取向樣品示意圖

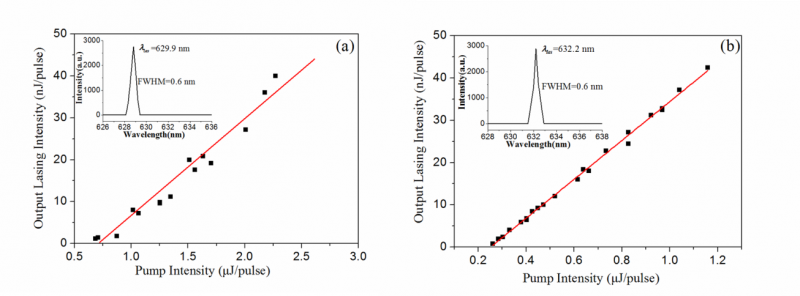

圖2 （a）原樣品轉化效率曲線圖，插圖為相應出射激光光譜圖
（b）取向後的樣品轉化效率曲線圖，插圖為相應出射激光光譜圖
轉載請注明出處。
相關文章
熱門資訊
精彩導讀
關注我們
