近年來，鈣鈦礦材料作為一種直接帶隙半導體材料，因具有載流子遷移速率大、擴散長度長、吸收係數大、量子產率高等優點，使得其不僅在光伏領域具有優異的表現，在微納激光器以及光電探測等領域也具有廣泛的應用。鈣鈦礦微型激光器不僅具有極低的激光閾值，同時工作波長調諧範圍可覆蓋近紅外到可見光。而混合準二維鈣鈦礦薄膜材料，因其獨特的幾何結構、可變的帶隙能量和較高的穩定性等優異性能，使其在光伏和光電器件領域備受矚目。

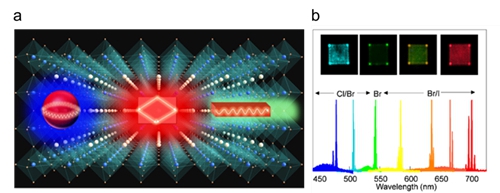

a 不同維度鈣鈦礦微型激光器；b 可見光波段調諧的高品質激光器
在鈣鈦礦微型激光器研究方麵，張青課題組使用化學氣相沉積法成功在雲(yun) 母襯底上生長出具有高光學質量和穩定性的純無機鈣鈦礦CsPbX3（X=Cl、Br、I）單晶納米片材料，並實現了整個(ge) 可見波段調諧的高品質激光器（High-Quality Whispering-Gallery-Mode Lasing from Cesium Lead Halide Perovskite Nanoplatelets）。結果表明，純無機鈣鈦礦CsPbX3納米片結構支持回音壁式（whispering gallery mode）的光學振蕩，光學激射峰在400-700nm，半高寬僅(jin) 為(wei) 0.14nm，閾值為(wei) 2.2J/cm2，激光相幹性為(wei) 同類型激光器中最高；同時，實驗獲得CsPbX3的激子結合能為(wei) 20-73meV，明顯高於(yu) 等同禁帶寬度的無機半導體(ti) 材料，從(cong) 而對研究強光-激子耦合作用的基礎研究具有重要意義(yi) 。同時，基於(yu) 對鈣鈦礦材料微型激光器件的深入研究，張青研究員受邀撰寫(xie) 基於(yu) 鈣鈦礦微型激光器件的最新研究進展及其在光電器件領域的應用的綜述論文（Advances in Perovskite-based Small Lasers，Small Methods, DOI: 10.1002/smtd.201700163）。文章從(cong) 晶體(ti) 結構、電子結構和帶隙工程、激子和自發輻射以及光增益四個(ge) 方麵重點討論了鈣鈦礦材料的激射特性；同時從(cong) 材料的維度出發，討論了鈣鈦礦薄膜、納米片、納米線和量子點等材料對鈣鈦礦激光器各項參數的影響，並探討了鈣鈦礦微型激光器存在的問題及可行的解決(jue) 方案。
在混合準二維鈣鈦礦薄膜材料研究方麵，張青課題組采用瞬態吸收光譜技術和熒光光譜技術，對包含不同相的二維鈣鈦礦混合物(PEA)2(MA)n-1PbnI3n+1 (PEA=C6H5CH2CH2NH3，MA=CH3NH3+)及其載流子動力學進行了詳細研究（Unveiling Structure Engineered Carrier Dynamics in Hybrid Quasi-Two-Dimensional Perovskites Thin Film Towards Controllable Emission）。通過對比在鈣鈦礦薄膜正反兩(liang) 麵激發得到的實驗數據，課題組發現這些不同組分的二維鈣鈦礦層在沿垂直基底的方向上是按照n值由基底向外逐漸增大排列的；另一方麵，通過開爾文探針力顯微分析法（KPFM），證明了材料表層同時自由分布著不同n值的鈣鈦礦材料。受二維鈣鈦礦層的能級驅動，薄膜內(nei) 部光誘導產(chan) 生的電子和空穴會(hui) 在垂直於(yu) 基底的方向上發生載流子（電子和空穴）分離：電子從(cong) 小n到大n方向轉移，而空穴的轉移方向則相反。這種內(nei) 部載流子分離可導致電子和空穴分別累積在薄膜的上下表層，有助於(yu) 提高光生載流子分別向上下表麵的擴散效率，減少電子空穴的複合幾率，提高載流子的提取效率。這一結果可促進二維層狀鈣鈦礦薄膜在太陽能轉換和光電探測等領域的應用。

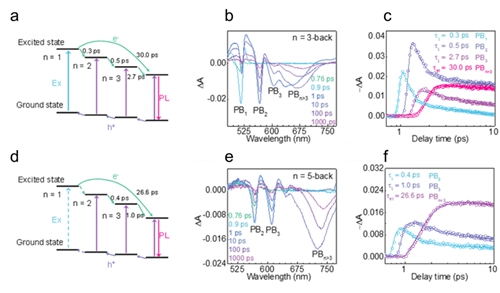

準二維n=3(a,b,c)和n=5(d,e,f)鈣鈦礦薄膜材料反麵激發瞬態吸收光譜
以上研究得到國家重點研發計劃（2017YFA0205700；2017YFA0304600）、青年千人計劃及清華大學低維與(yu) 量子物理國家重點實驗室的支持。
轉載請注明出處。
相關文章
熱門資訊
精彩導讀
關注我們
