自高功率激光器問世以來，人們就開始考慮在石油天然氣行業中用激光器應對棘手的超硬結晶岩。Mauer在一本關於高級鑽探技術的書中，總結了上世紀60年代人們利用CO2激光器進行的各種初期嚐試，但是由於尺寸和複雜性的限製，當時的研究結論是，該工藝尚不成熟1。2002年，來自科羅拉多礦業大學的Ramona Graves利用中紅外化學激光器成功破壞了堅硬的岩石，重又燃起了人們對激光鑽探技術的希望，隨後，Ramona又證明了高功率二極管也具有發展潛力2。但是在那時，這項技術仍有欠缺，所以不宜商業化推廣。直至2008年，IPG推出10 kW光纖激光器，才最終迎來了激光鑽井商業化應用的繁榮發展。一年後，在CSM的協助下，我們啟動了商業化激光鑽探工藝的研究，以填補這項技術空白。



當激光器遇上PDC鑽頭



在漫長的鑽探行業發展史上，首個重大進展應歸屬Howard Hughes在1908年發明的兩牙輪鑽頭3。兩牙輪鑽頭不僅引爆了鑽探行業的變革，也使休斯公司成為行業巨擘。雙牙輪鑽頭最初的想法來自休斯公司一位研究人員，在曆經24年的不斷研究改良之後，最終發展成為三牙輪鑽頭。在隨後的80年裏，三牙輪鑽頭一直在鑽探行業占據著主導地位。鑽探發展史上的第二個“裏程碑”是通用公司在1971年推出的聚晶金剛石複合片（PDC）鑽頭。30年的應用實踐證明，在加工某些岩石時，PDC鑽頭較雙牙輪鑽頭更可靠4。於是，在近幾年裏，PDC鑽頭成功取代了雙牙輪鑽頭，發展成為鑽探行業的首選。然而，這兩種鑽頭在麵對白雲石、玄武岩、花崗岩之類的超硬結晶岩時，仍束手無策。對此，我們研發了一種將精密熱源與PDC鑽頭相結合的新型鑽探係統。實踐證明，岩石抗壓強度超過30ksi時，該組合鑽探係統與傳統的三牙輪鑽頭或PDC鑽頭相比，具有顯著的效率優勢（如圖1所示）。

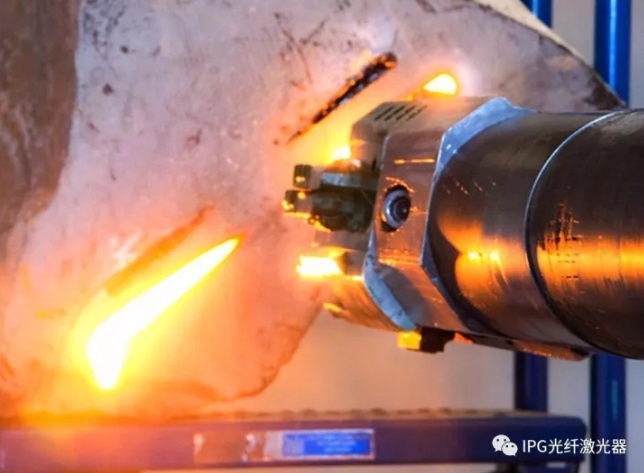

圖1：結合了高功率激光器及PDC鑽頭的新型鑽探係統



組合式鑽頭的主要工作原理是先利用旋轉的激光光束消弱堅固的岩石，然後再用一組PDC切削齒，清除那些已經被激光光束弱化的岩體5,6。存在於鑽頭係統中的激光能量。能夠在岩石上以一種類似於雷達掃描的方式，對鑿洞的底麵進行加熱（如圖1所示）。激光能有效弱化岩石表麵，並使岩體產生裂痕，這樣用PDC鑽頭就能輕易地去除碎裂的岩石。激光工藝的介入，使岩石的抗壓強度從>30ksi降至幾百psi，所以隻需要很少的機械能就能清除。例如，原來用三牙輪鑽頭時，需要在鑽頭上施加25,000 lbs的重量，才能穿透抗壓強度>30ksi的岩石，現在主需要少量扭力（<100ft-lbs），1,500 lbs重量，10 hp功率就夠了。我們用4、6、8.5”鑽頭，對石油、天然氣及地熱行業遇到的所有岩石類型進行了試驗，結果令人振奮。此外，我們還將激光鑽孔機整合入鑽機，並在抗壓強度>30ksi的白雲石上成功完成了尺寸為12'的鑽孔測試。



圖2：在抗壓強度>30ksi的白雲石上進行的12'鑽孔測試。岩石上的斑點是鑽井馬達留下的油汙。



總結

這項研究工作的主要目標是提高超硬結晶岩的鑽孔速度，降低地熱鑽井的成本。通過與能源部高級研究計劃署——能源辦公室（ARPA-E）及CSM的通力合作，我們已經成功地利用激光鑽井工藝，將鑽井速度提高2-3倍，同時顯著降低了需要施加在鑽頭上的重量（>25×），從而極大地延長了鑽頭的使用壽命。接下來我們將引入更高的功率，對該工藝進行進一步的完善和延伸。



聲明：

本報告所設涉及的內容可能成為美國政府代理機構的讚助項目，但是無論是美國政府，還是其代理機構，或上述機構的任何一名員工均不對報告內容做任何保證，無論是明示還是暗示，對所披露的信息、設備、產品或流程的精確性、完整性或有用性亦不承擔任何法律責任，且不保證其使用不侵權。美國政府或任何機構對本文所引用的與商業產品、工藝或是服務相關的名稱、商標、製造商等並無背書、推薦或支持關係。作者所表述的觀點或意見不代表或反映美國政府或機構的觀點或意見。



作者：

MarkZediker, Foro Energy Littleton,CO
