隨著新能源的大力發展和動力電池行業(ye) 規模的持續擴大，鋰電池的生產(chan) 標準及質量、安全管控也日趨嚴(yan) 格和成熟。從(cong) 前端的極片製造到後端的模組組裝，每一個(ge) 工位都會(hui) 用到視覺檢測技術，這對機器視覺在檢測精度、檢測速度、圖像傳(chuan) 輸、缺陷分析等方麵提出了更高要求和挑戰。

藍膜，又名隔離膜、防粘膜、保護膜等，是一種絕緣材料，在動力電池生產(chan) 工藝流程中，它可將電芯與(yu) 電芯之間分隔開，阻隔單個(ge) 電芯因各種故障對其他電芯造成的影響，防止“一損俱損”。此外，還它可以起到防水、防塵作用，更好保護電池。但在生產(chan) 過程中，藍膜容易出現氣泡、褶皺、劃痕、異物等缺陷，會(hui) 影響產(chan) 品外觀，有的甚至會(hui) 對產(chan) 品功能造成損害。

為(wei) 防止缺陷產(chan) 品流出，大族激光旗下全資子公司深圳市大族視覺技術有限公司（簡稱：大族視覺）對2.5D、3D及AI深度學習(xi) 檢測技術進行綜合運用，實現圖像級特征融合，滿足細微、低對比度缺陷的精準高效檢測，保證產(chan) 品質量。

項目需求

檢測電芯底部藍膜表麵缺陷：

直徑＞2㎜的氣泡，長度＞2㎜的褶皺、劃痕，高度＞0.5㎜的異物等。

項目難點

藍膜是一種高反光材料，本身光學特性致使許多缺陷特征不明顯，傳(chuan) 統算法過殺率、漏檢率極高。

藍膜的厚度較小，0.015mm-0.20mm，缺陷種類極多且部分缺陷種類樣本難以收集。

產(chan) 線節拍較快，去掉機械結構動作時間，留給軟件檢測時間較短，對軟件算法效率要求較高。

解決(jue) 方案

3D檢測方案

大族視覺HV智能視覺軟件係統，搭配自研HVC係列3D高精度結構光相機，通過灰度、形狀、個(ge) 數、大小等指標篩選出要檢測的缺陷，生成最適合檢測的圖像，抽取其共性特征，有效提高檢測穩定度，操作簡單，效率高。

檢測結果

檢測時間2.5s，漏檢率0.05%，過殺率1%，檢測精度0.08mm。

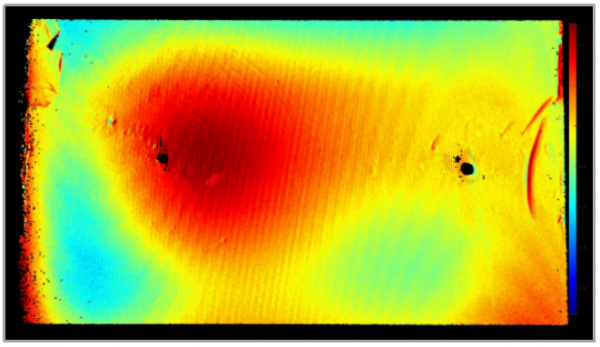

可對長度、寬度均 ≥ 1mm、深度 ≥ 0.5mm的氣泡、凸起、刮傷(shang) 、劃痕、凹陷等缺陷重建出稠密清晰的3D點雲(yun) 圖。

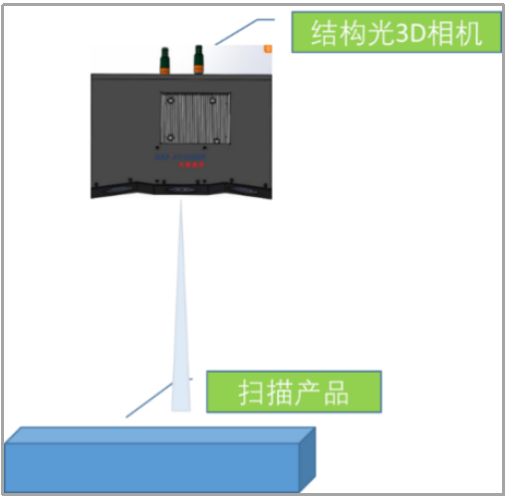

 結構光3D相機拍照效果圖

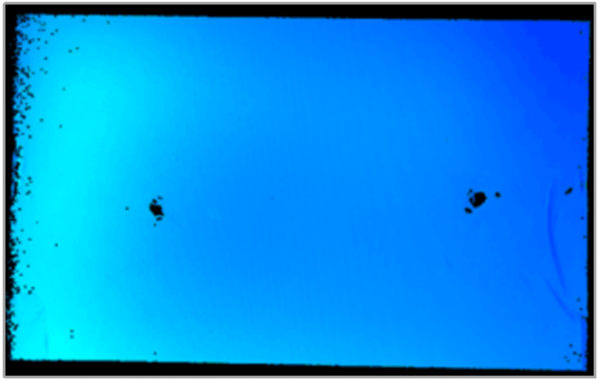

 深度圖處理後效果圖

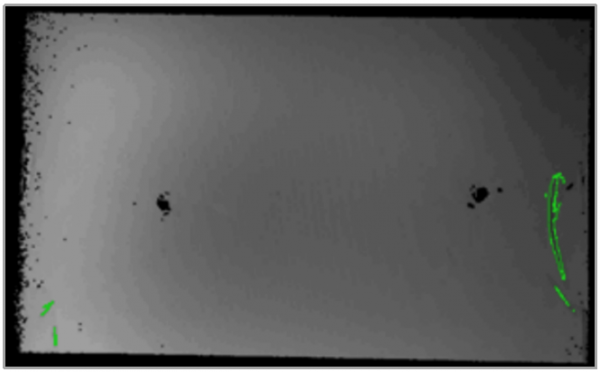

深度圖處理後效果圖

2.5D檢測方案

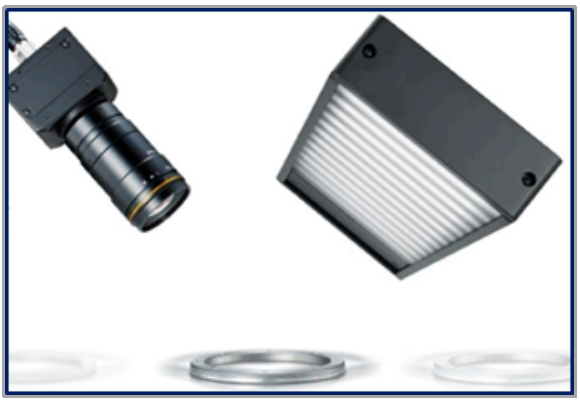

大族視覺HV智能視覺軟件係統，搭配新開發高速切換條紋圖案照射的專(zhuan) 用照明，在LumiTrax正反射模式下,1次拍攝即可生成符合用途的多張圖像。

通過合成,使用高速線型掃描相機拍攝條紋圖案所得到的圖像，可生成多張缺陷抽取圖像，實現顛覆傳(chuan) 統常識的跨時代圖像生成技術。

檢測結果

針對微小氣泡、麻點等缺陷檢測，使用2.5D+AI檢測技術，同時采用分時頻閃檢測方案，隻需從(cong) 拍攝的多張合成圖像中選取適用於(yu) 目標缺陷的圖像，以簡便的操作實現替代目視的高性能外觀檢測，實現漏檢率為(wei) 零，誤判率＜1%。

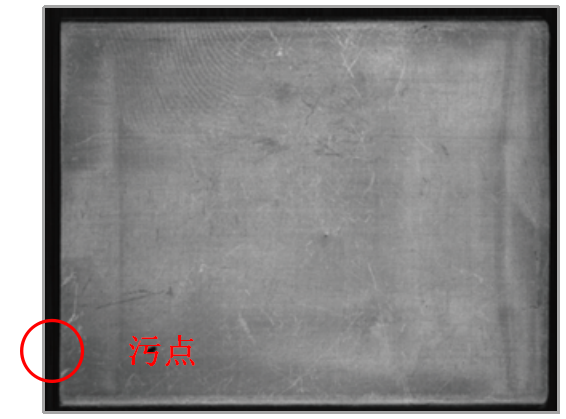

漫反射圖像

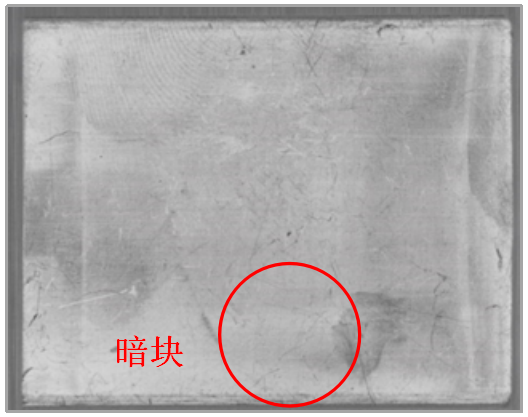

光澤比圖像

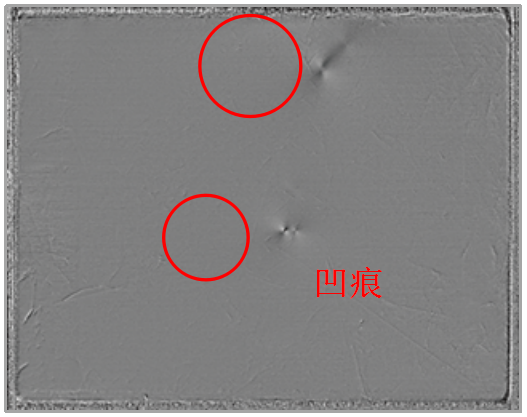

形狀圖像

TWh時代，動力電池產(chan) 能大規模擴充，電池企業(ye) 對電池產(chan) 品安全、性能、品控的要求也越來越高。機器視覺作為(wei) 智能製造的重要組成部分，最大程度保證和提高鋰電池的生產(chan) 效率和品質安全，使鋰電池生產(chan) 製造商加快適應急速擴張的市場。

大族視覺深耕自動化及專(zhuan) 用設備行業(ye) 機器視覺應用，在機器視覺底層算法、2D & 3D視覺算法、AI視覺算法等方麵有深厚技術積澱，憑借超快掃描速率、超高精度、覆蓋更大視野及高性價(jia) 比等優(you) 勢，覆蓋從(cong) 電芯到模組，電芯頂蓋焊接檢測、電芯外觀檢測、模組焊接和PACK組裝等多個(ge) 工藝環節，為(wei) 鋰電行業(ye) 客戶打造動力電池視覺整體(ti) 解決(jue) 方案，助力鋰電企業(ye) 精準品控、實現項目落地，賦能鋰電柔性智造！
