激光位移傳(chuan) 感器可以測量位移、厚度、振動、距離、直徑等精密的幾何測量。激光有直線度好的優(you) 良特性，同樣激光位移傳(chuan) 感器相對於(yu) 我們(men) 已知的超聲波傳(chuan) 感器有更高的精度。但是，激光的產(chan) 生裝置相對比較複雜且體(ti) 積較大，因此會(hui) 對激光位移傳(chuan) 感器的應用範圍要求較苛刻。

激光位移傳(chuan) 感器原理

先給大家分享一個(ge) 激光位移傳(chuan) 感器原理圖，一般激光位移傳(chuan) 感器采用的基本原理是光學三角法：

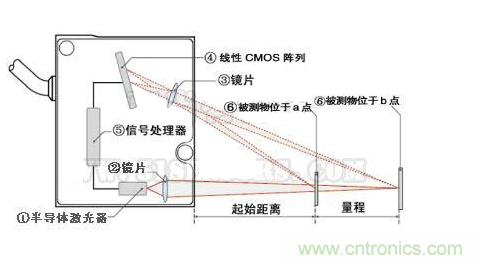

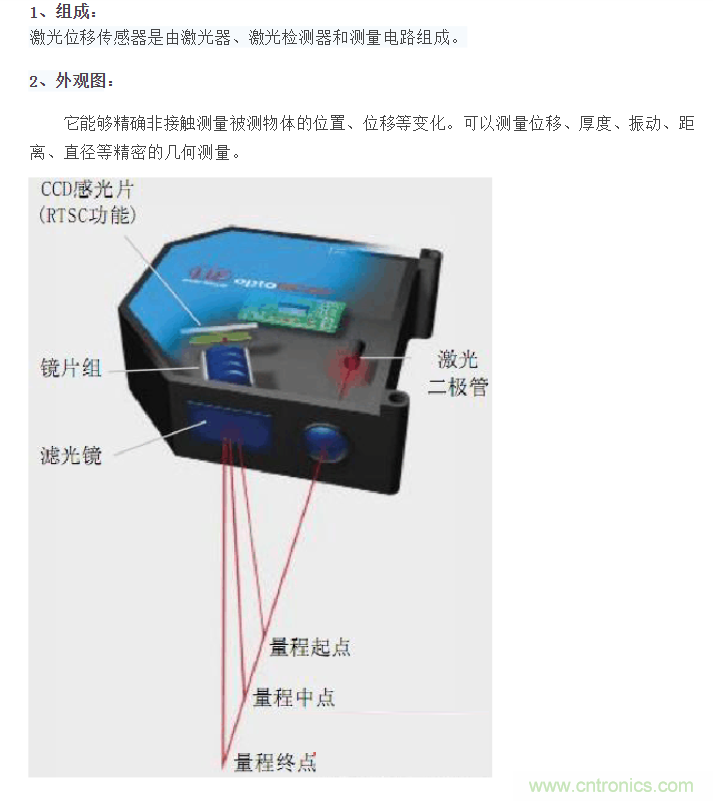

半導體(ti) 激光器①被鏡片②聚焦到被測物體(ti) ⑥。反射光被鏡片③收集，投射到CMOS陣列④上；信號處理器⑤通過三角函數計算陣列④上的光點位置得到距物體(ti) 的距離。

按照測量原理， 激光位移傳(chuan) 感器分為(wei) 激光三角測量法和激光回波分析法， 激光三角測量法一般適用於(yu) 高精度、短距離的測量，而激光回波分析法則用於(yu) 遠距離測量，下麵分別介紹激光三角測量原理和激光回波分析原理。

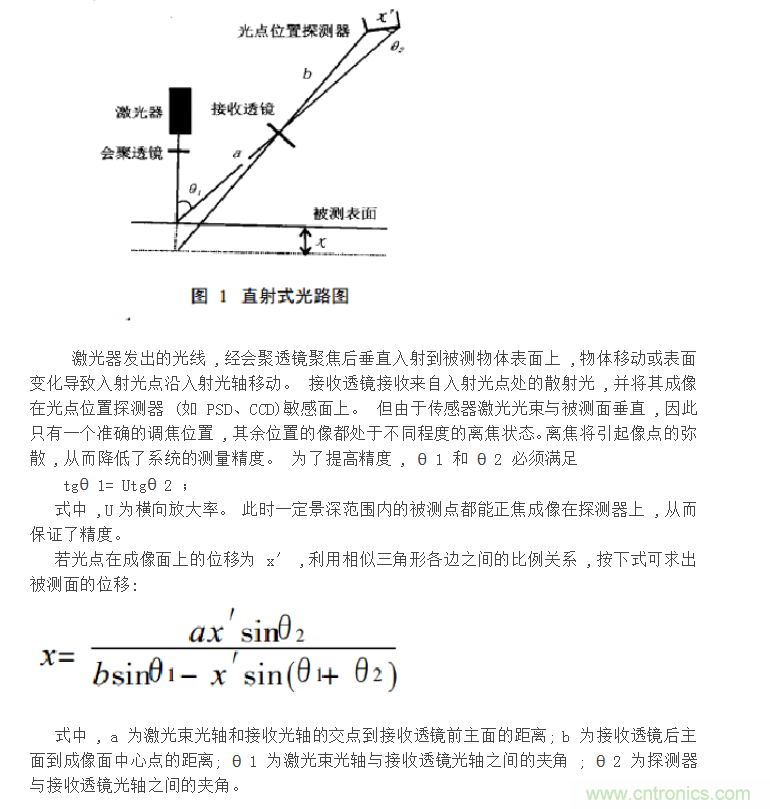

1．激光位移傳(chuan) 感器原理之激光三角測量法原理

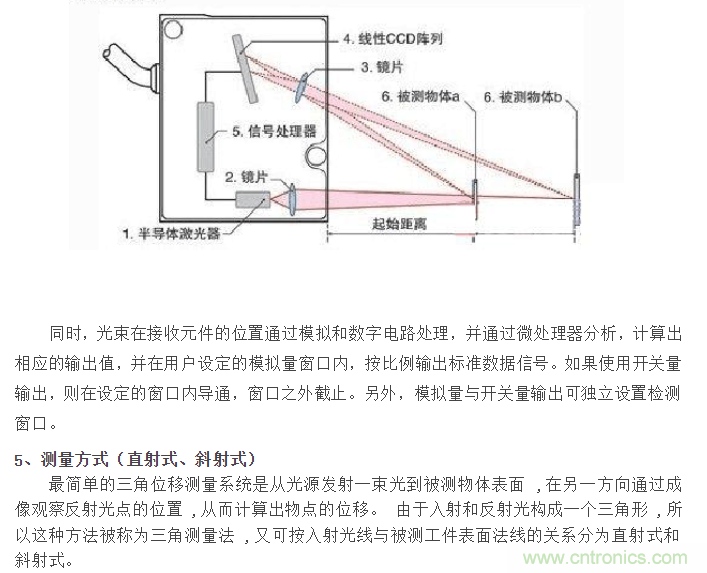

激光發射器通過鏡頭將可見紅色激光射向被測物體(ti) 表麵，經物體(ti) 反射的激光通過接收器鏡頭，被內(nei) 部的CCD線性相機接收，根據不同的距離，CCD線性相機可以在不同的角度下“看見”這個(ge) 光點。根據這個(ge) 角度及已知的激光和相機之間的距離，數字信號處理器就能計算出傳(chuan) 感器和被測物體(ti) 之間的距離。

同時，光束在接收元件的位置通過模擬和數字電路處理，並通過微處理器分析，計算出相應的輸出值，並在用戶設定的模擬量窗口內(nei) ，按比例輸出標準數據信號。如果使用開關(guan) 量輸出，則在設定的窗口內(nei) 導通，窗口之外截止。另外，模擬量與(yu) 開關(guan) 量輸出可獨立設置檢測窗口。

采取三角測量法的激光位移傳(chuan) 感器最高線性度可達1um，分辨率更是可達到0．1um的水平。比如ZLDS100類型的傳(chuan) 感器，它可以達到0．01％高分辨率，0．1％高線性度，9．4KHz高響應，適應惡劣環境。

2．激光位移傳(chuan) 感器原理之激光回波分析原理

激光位移傳(chuan) 感器采用回波分析原理來測量距離以達到一定程度的精度。傳(chuan) 感器內(nei) 部是由處理器單元、回波處理單元、激光發射器、激光接收器等部分組成。激光位移傳(chuan) 感器通過激光發射器每秒發射一百萬(wan) 個(ge) 激光脈衝(chong) 到檢測物並返回至接收器，處理器計算激光脈衝(chong) 遇到檢測物並返回至接收器所需的時間，以此計算出距離值，該輸出值是將上千次的測量結果進行的平均輸出。即所謂的脈衝(chong) 時間法測量的。激光回波分析法適合於(yu) 長距離檢測，但測量精度相對於(yu) 激光三角測量法要低，最遠檢測距離可達250m。

激光位移傳(chuan) 感器原理之應用說明

激光位移傳(chuan) 感器常用於(yu) 長度、距離、振動、速度、方位等物理量的測量，還可用於(yu) 探傷(shang) 和大氣汙染物的監測等 。

1．尺寸測定：微小零件的位置識別；傳(chuan) 送帶上有無零件的監測；材料重疊和覆蓋的探測；機械手位置（工具中心位置）的控製；器件狀態檢測；器件位置的探測（通過小孔）；液位的監測；厚度的測量；振動分析；碰撞試驗測量；汽車相關(guan) 試驗等。

2．金屬薄片和薄板的厚度測量：激光傳(chuan) 感器測量金屬薄片（薄板）的厚度。厚度的變化檢出可以幫助發現皺紋，小洞或者重疊，以避免機器發生故障。

3．氣缸筒的測量，同時測量：角度，長度，內(nei) 、外直徑偏心度，圓錐度，同心度以及表麵輪廓。4．長度的測量：將測量的組件放在指定位置的輸送帶上，激光傳(chuan) 感器檢測到該組件並與(yu) 觸發的激光掃描儀(yi) 同時進行測量，最後得到組件的長度。

5．均勻度的檢查：在要測量的工件運動的傾(qing) 斜方向一行放幾個(ge) 激光傳(chuan) 感器，直接通過一個(ge) 傳(chuan) 感器進行度量值的輸出，另外也可以用一個(ge) 軟件計算出度量值，並根據信號或數據讀出結果。

6．電子元件的檢查：用兩(liang) 個(ge) 激光掃描儀(yi) ，將被測元件擺放在兩(liang) 者之間，最後通過傳(chuan) 感器讀出數據，從(cong) 而檢測出該元件尺寸的精確度及完整性。

7．生產(chan) 線上灌裝級別的檢查：激光傳(chuan) 感器集成到灌裝產(chan) 品的生產(chan) 製造中，當灌裝產(chan) 品經過傳(chuan) 感器時，就可以檢測到是否填充滿。傳(chuan) 感器用激光束反射表麵的擴展程序就能精確的識別灌裝產(chan) 品填充是否合格以及產(chan) 品的數量。

8．傳(chuan) 感器測量物體(ti) 的直線度：首先你需要2－3個(ge) 激光位移傳(chuan) 感器來進行組合式的測量，然後將3個(ge) 激光位移傳(chuan) 感器安裝在於(yu) 產(chan) 線平行的一條直線上，並根據你所需要的測量精度來確定三個(ge) 激光位移傳(chuan) 感器之間的間距。最後，你需要讓這一個(ge) 物體(ti) 以平行於(yu) 激光位移傳(chuan) 感器安裝線上的方向前進。當產(chan) 線與(yu) 傳(chuan) 感器的安裝線是平行的情況下，三個(ge) 傳(chuan) 感器測出來的距離差別越大則此物體(ti) 的直線度越差，三個(ge) 傳(chuan) 感器測出來的距離差別越小，說明此物體(ti) 的直線度越好，你可以根據你所要測量物體(ti) 的長度，以及三個(ge) 傳(chuan) 感器安裝間的間距等數據來確立一個(ge) 直線度的百分比，從(cong) 而得到量化的信號輸出，已達到檢測物體(ti) 直線度的目的。
