導讀：普通45鋼已不能適應高強度（strength)、高硬度、耐磨(nài mó)耐腐蝕(釋義(yi) :指腐爛、消失、侵蝕等)等不同性能(xìng néng)的要求，產(chan) 生了利用表麵改性技術(Technology)來提高材料(Material)表麵性能的方法(method)。激光清洗傳(chuan) 統清洗工業(ye) 有各種各樣的清洗方式，多是利用化學藥劑和機械方法進行清洗。在我國環境保護法規要求越來越嚴(yan) 格、人們(men) 環保和安全意識日益增強的今天，工業(ye) 生產(chan) 清洗中可以使用的化學藥品種類將變得越來越少。如何尋找更清潔，且不具損傷(shang) 性的清洗方式是我們(men) 不得不考慮的問題。而激光清洗具有無研磨、非接觸、無熱效應和適用於(yu) 各種材質的物體(ti) 等清洗特點，被認為(wei) 是最可靠、最有效的解決(jue) 辦法。同時，激光清洗可以解決(jue) 采用傳(chuan) 統清洗方式無法解決(jue) 的問題。激光（LASER)熔覆技術被廣泛(extensive)采納。

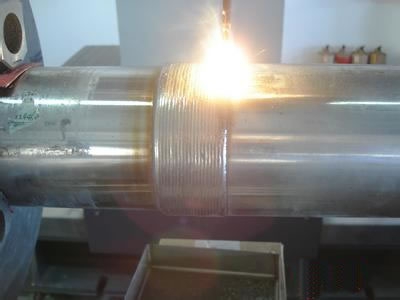

　　45鋼作為(wei) 機械（machinery）行業(ye) 常見的鋼材之一已有廣泛應用(application)。激光表麵強化是利用強激光束產(chan) 生的等離子衝(chong) 擊波，提高金屬材料的抗疲勞、耐磨損和抗腐蝕能力的一種高新技術。它具有非接觸、無熱影響區、可控性強以及強化效果顯著等突出優(you) 點。但隨著科技的發展，人們(men) 對材料(Material)應用的要求越來越高。普通45鋼已不能適應高強度（strength)、高硬度（Hardness)、耐磨(nài mó)耐腐蝕等不同性能的要求。因此，產(chan) 生了利用表麵改性技術(Technology)來提高材料表麵性能的方法。激光（LASER)熔覆具有熱源集中且效率(efficiency)高等優(you) 點，被實際生產(chan) (Produce)廣泛采納。本文利用激光熔覆方法在45鋼表麵製備了Ni基複合(recombination)塗層，研究（research)了掃描速率對其表麵結構(Structure)和性能的影響。

　　選取若幹塊尺寸為(wei) 200mm×100mm×6mm平整的45鋼作為(wei) 基材，將45鋼待熔覆表麵用砂紙打磨平整以除去表麵的油和鐵鏽，最後在表麵塗上酒精。激光清洗傳(chuan) 統清洗工業(ye) 有各種各樣的清洗方式，多是利用化學藥劑和機械方法進行清洗。在我國環境保護法規要求越來越嚴(yan) 格、人們(men) 環保和安全意識日益增強的今天，工業(ye) 生產(chan) 清洗中可以使用的化學藥品種類將變得越來越少。如何尋找更清潔，且不具損傷(shang) 性的清洗方式是我們(men) 不得不考慮的問題。而激光清洗具有無研磨、非接觸、無熱效應和適用於(yu) 各種材質的物體(ti) 等清洗特點，被認為(wei) 是最可靠、最有效的解決(jue) 辦法。同時，激光清洗可以解決(jue) 采用傳(chuan) 統清洗方式無法解決(jue) 的問題。在GS-TFL6000A橫流CO2激光（LASER)發生器上選取Ni35A粉末為(wei) 激光熔覆塗層粉末，其主要特點是粉末中含有B和Si，具有自我脫氧（降低氧含量)和造渣性能(xìng néng)。粉末熔融溫度（temperature)1020～1100℃。采用同步送粉工藝( technology)進行激光熔覆，並以氮氣作為(wei) 送粉輔助氣體(ti) (gases)。確定在相同工藝條件下改變掃描速率以製備不同試樣，掃描速率分別取500、600和700mm/min。

　　掃描速率過高外觀毛刺增加，搭接效果明顯變差。熔覆複合(recombination)塗層主要由FeNi3和Ni3B相組成；改性層主要由表麵熔覆層、結合區和基體(ti) 組成，熔覆層和基體(ti) 達到冶金結合。顯微硬度都較基體(ti) 有所提高，均值都超過基體(ti) ，最大硬度比基體(ti) 提高了33%，掃描速率500mm/min時效（Prescription)果最佳。
