近日，美國加州大學的J. E. Garay（通訊作者）等報導了超快激光焊接陶瓷的最新進展。

將超快激光聚焦在待焊界麵上，以保證在極小的激光-陶瓷相互作用體(ti) 積內(nei) 激發非線性光學吸收過程，引起局域的熔融而不是燒蝕。

超快激光焊接陶瓷成功的關(guan) 鍵在於(yu) 待焊界麵的線性/非線性光學性質，以及激光能量與(yu) 陶瓷材料的耦合。

用超快激光焊接的陶瓷具有高真空以及與(yu) 擴散焊接的金屬-陶瓷複合材料相近的剪切強度。

激光焊接能在惡劣的工作環境下進行，也能用於(yu) 集成可見-射頻透明度的光電及電子元件。

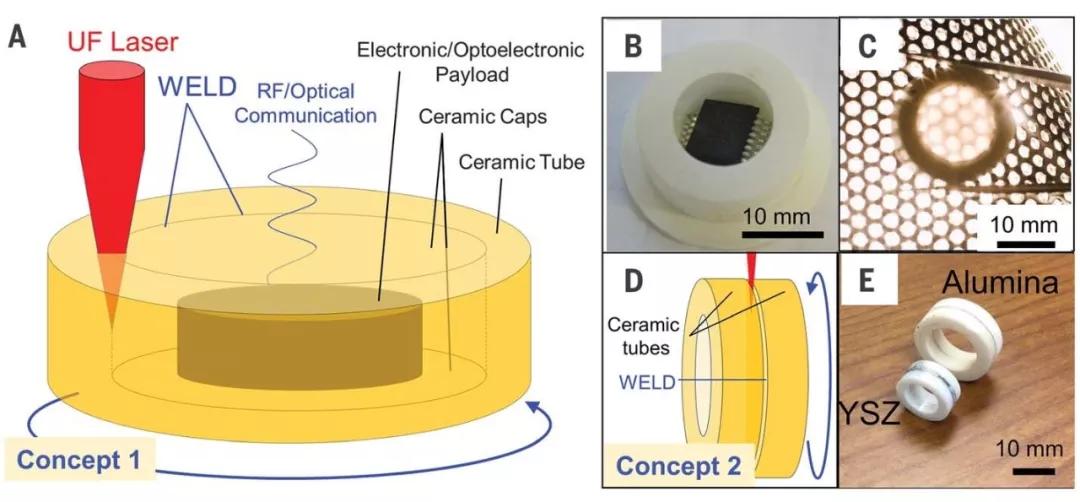

圖1 超快激光焊接陶瓷的途徑

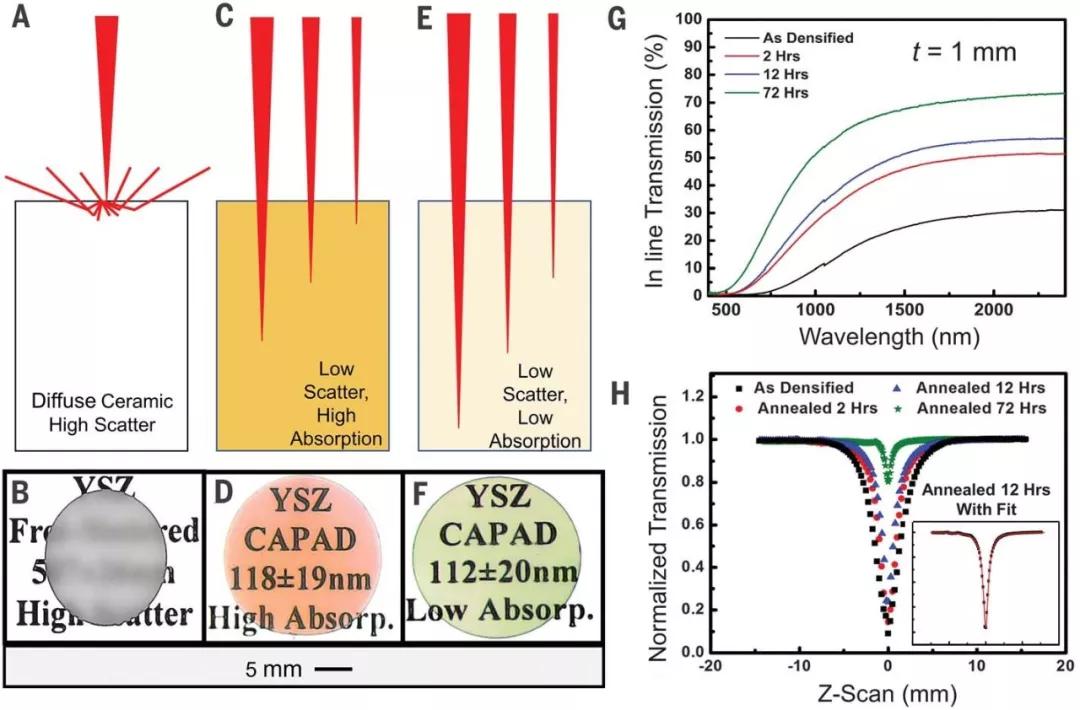

圖2 調控氧化釔穩定的氧化鋯（YSZ）陶瓷的光學特性

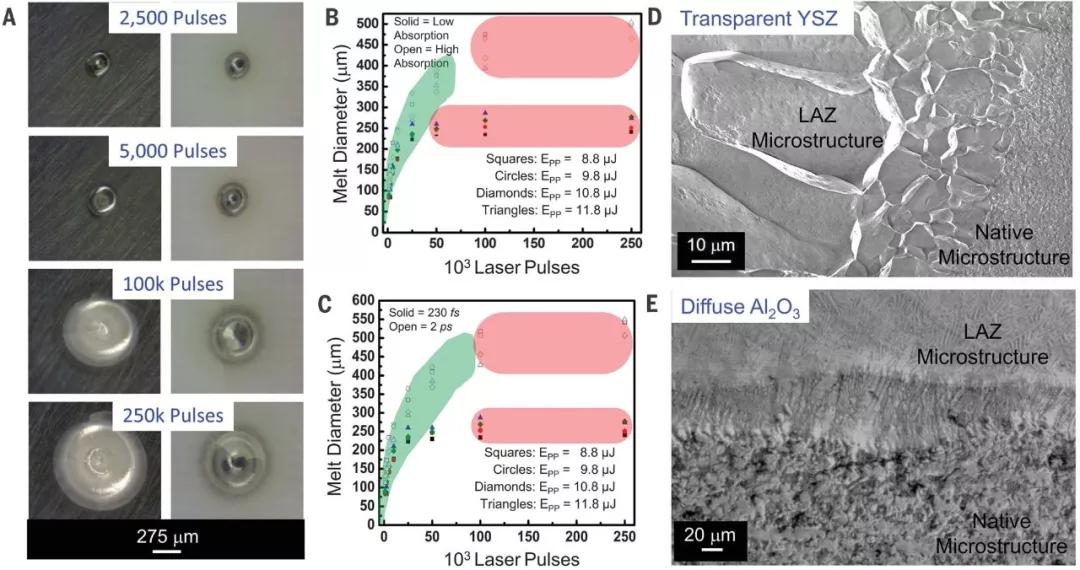

圖3 超快激光脈衝(chong) 與(yu) 陶瓷材料的相互作用

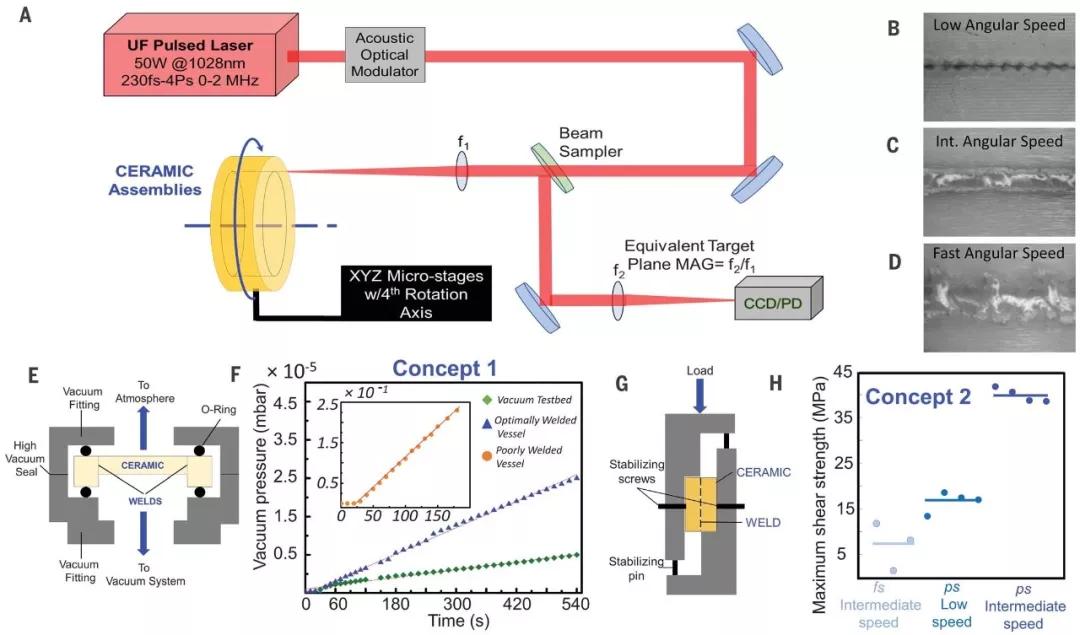

圖4 YSZ陶瓷組件的超快激光焊接

該工作以“Ultrafast laser welding of ceramics”為(wei) 標題於(yu) 2019年8月23日在線發表於(yu) 國際頂刊Science上。

論文信息：

Ultrafast laser welding of ceramics （Science, 2019, DOI: 10.1126/science.aaw6699）

參考來源：微算雲(yun) 平台、光電匯
