近日,中國科學院上海光學精密機械研究所強場激光物理國家重點實驗室與(yu) 重慶大學合作,在實現鈣鈦礦量子點穩定發光的合成控製及微納激光性能提升領域取得新進展。相關(guan) 研究成果以封麵文章發表於(yu) Advanced Science(2019, DOI: 10.1002/advs.201900412)。
鈣鈦礦量子點具有優(you) 異的光學性能,如窄帶發光、單色性好、熒光量子產(chan) 率高等特點,在多個(ge) 領域具有巨大的應用潛力。然而,鹵化物鈣鈦礦量子點對極性溶劑和高溫比較敏感,限製了其進一步應用。此外,單個(ge) 鹵化物鈣鈦礦量子點存在熒光閃爍性,阻礙了其在量子點發光二極管、納米激光、固態照明等領域的應用。
該研究中,首次將CdS納米材料對單顆粒的CsPbBr3量子點進行包覆,有效提高了其在高濕度、高溫度下的穩定性。通過熒光顯微鏡技術對包覆前後的量子點進行閃爍性測試,結果表明包覆後的CsPbBr3/CdS量子點呈現出明顯的非閃爍性特征。研究表明由於(yu) CdS殼成功包覆之後,將CsPbBr3量子點中的載流子限製在其表麵,從(cong) 而有效抑製了非輻射俄歇複合,保證了載流子在量子點內(nei) 部的輻射複合發光,抑製閃爍性。此外,研究小組利用顯微光學係統分別對CsPbBr3量子點及CsPbBr3/CdS量子點的自發放大發射及激光性能進行研究。在自發放大發射(ASE)的測試中,包覆後的鈣鈦礦量子點展示了更優(you) 異的性能,其ASE閾值下降了14%。為(wei) 進一步探索CsPbBr3/CdS量子點的激光性能,將CsPbBr3/CdS量子點作為(wei) 增益介質,填充入微毛細管中,在雙光子泵浦源的激發下,成功檢測到穩定的回音壁模式(WGM)激光,並且該激光呈現低閾值、高品質的特點,在納米激光領域有巨大的應用潛力。
該項研究得到中科院B類先導專(zhuan) 項、國家重點研發計劃-政府間國際科技創新合作重點專(zhuan) 項、中科院“百人計劃”、國家自然科學基金等的支持。
圖1 該研究作為(wei) Advanced Science 2019第6卷第8期封麵文章發表。

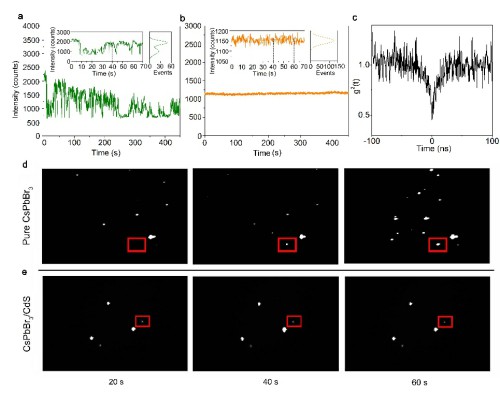

圖2 (a)純CsPbBr3量子點的熒光強度波動軌跡圖和熒光強度統計圖;(b)CsPbBr3/CdS量子點的熒光軌跡圖;(c)反熒光漂白曲線;(d和e)純CsPbBr3量子點和CsPbBr3/CdS量子點在不同時刻的視頻截圖。

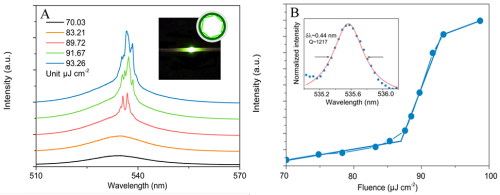

圖
3
(
A
)
CsPbBr3/CdS
量子點
WGM
微納激光發射光譜;(
B
)發射強度與(yu) 激發強度的依賴關(guan) 係,品質因子為(wei)
1217
。
轉載請注明出處。
