如今，BIM技術的應用已深入工程設計、施工、管理等各個(ge) 方麵，並取得可觀效益。那麽(me) ，你是否了解BIM在施工測量工作中的應用價(jia) 值？

在傳(chuan) 統的施工測量工作中，主要遵循以數據為(wei) 中心，通常以CAD平麵圖標誌數據為(wei) 主，進行數據查看與(yu) 現場應用，忽略了3D模型（特別是帶有準確坐標信息、高程信息的BIM模型）的分量。

BIM技術助力測量工作高效率

在施工測量中，準確的數據是測量的根本。

基於(yu) 精細化、信息化的BIM模型能夠方便測量人員快速提取坐標、高程、尺寸等數據，應用於(yu) 現場監測、放線、測量等工作。

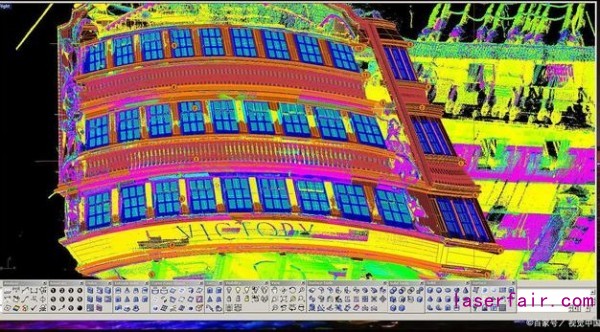

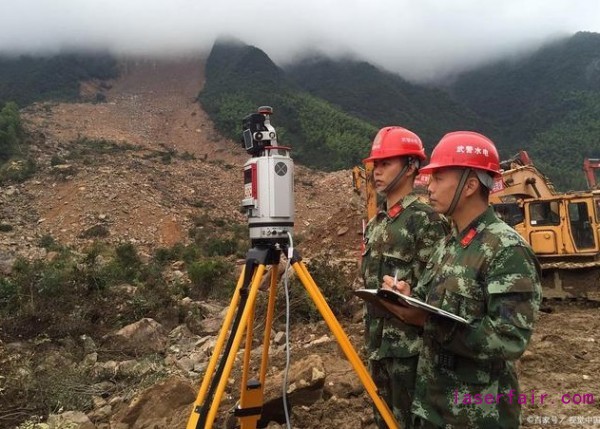

如果結合三維激光掃描設備，進行現場智能化、高效化測量放線等，實現施工測量工作的高效率、高精度。

BIM技術在測量工作中主要應用點

BIM技術在施工測量中應用體(ti) 現在多個(ge) 方麵多個(ge) 階段，從(cong) 項目建設開始：項目施工控製網布置、基坑沉降監測、過程施工到位放線、主體(ti) 建設測量監控、高程測量傳(chuan) 遞、建築物變形監測到項目交付後的監測與(yu) 分析等。

1 、施工測量BIM模型的創建

建立坐標高程準確、外觀形狀尺寸準確的BIM模型是應用工作的第一步。

通常在項目應用過程中，運用Revit根據施工圖紙建立準確的、與(yu) 項目實體(ti) 一致施工BIM模型、場地基坑監測BIM模型、施工測量用設備BIM模型、項目控製網BIM模型等。

2 、基於(yu) BIM進行項目測量控製網布設

根據業(ye) 主提供的基準點，運用BIM技術進行複核，然後引測到基坑周邊，在施工場地周邊道路及建築物上創建一級三維控製網，並作為(wei) 本工程施工的首級控製網。

3 、基於(yu) BIM技術的基坑監測應用

① 將BIM技術引入基坑工程監測工作，可在基坑圍護結構變形監測過程中，直觀表現其變形情況和變形趨勢。

② 通過BIM技術將基坑的形狀、圍護結構、周邊環境以及各類監測點建立模型，在模型中導入每天的監測數據並采用4D技術+變形色譜雲(yun) 圖的表現方式，方便工程師、管理人員、施工人員等查看基坑圍護結構的變形情況。

4、快速精確提取數據，指導現場高效作業(ye)

在施工現場測量工作前，BIM技術人員根據測量工程師需求，根據創建好的BIM模型進行測量數據提取並進行模型標誌，將應用成果提交給測量人員，帶入現場進行高效率施工放線等工作。

5 、施工測量方案編製與(yu) 技術交底

基於(yu) BIM技術編製測量方案，應用BIM三維可視化優(you) 勢，直觀體(ti) 現方案意圖、測量施工工藝等，並進行施工測量前的可視化交底。

綜合以上5點，基於(yu) BIM模型強大的數據庫功能，優(you) 化測量工作的流程，更高效率地完成現場高精度測量放線、精度把控、現場複核等工作；

並在項目設計、施工、運維管理全生命周期的任何階段，完整地記錄施工現場綜合情況，為(wei) 工程質量檢查、工程驗收提供便利。

未來，結合三維激光掃描技術等更多智能化技術手段，BIM深化應用空間將實現更多突破，發展前景也將更加廣闊！
