脈衝(chong) 光纖激光器具有穩定性高、光束質量好，體(ti) 積小易於(yu) 集成、免維護等特點，廣泛應用於(yu) 金屬與(yu) 大部分非金屬材料的雕刻。目前MOPA光纖脈衝(chong) 激光器普遍的峰值功率在10~20kW之間，對於(yu) 玻璃材料加工則愛莫能助，主要是因為(wei) 玻璃對於(yu) 1064nm的紅外波長吸收率極低。傳(chuan) 統的MOPA光纖脈衝(chong) 激光器峰值不能達到玻璃的損傷(shang) 閾值，激光照射到玻璃上幾乎全部透射過去。針對上述行業(ye) 應用痛點，光至科技推出的皮秒級高峰值GT係列MOPA光纖脈衝(chong) 激光器，通過大量測試在玻璃上雕刻有突破性的進展。

突破：1、脈寬低至200ps 2、峰值高達150KW

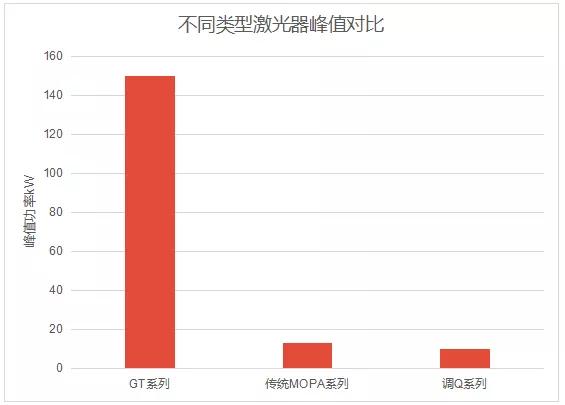

不同類型脈衝(chong) 激光器峰值對比圖

　　玻璃製品廣泛用於(yu) 建築、日用、醫療、化學、家居、電子、儀(yi) 表、能源等領域。玻璃具有透明且易碎的特性，在玻璃製品表麵進行雕刻，對工藝要求很高。目前激光在玻璃表麵雕刻主要采用的是紫外納秒或者紅外皮秒激光器，整機設備成本高，且隔段時間需要維護。

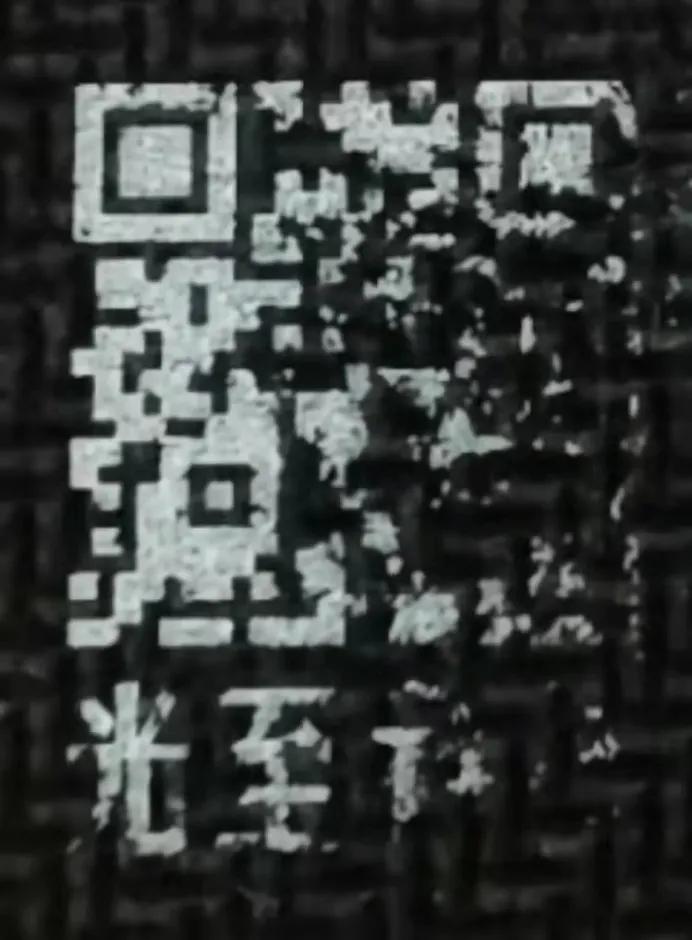

　　采用YFPP-20-GT150高峰值激光器配F100場鏡在玻璃上進行雕刻測試。經測試發現，大脈寬條件下，無論如何調試，玻璃沒有任何反應；采用10ns左右脈寬，雕刻不穩定，且看上去崩邊比較大，如下圖。這是由於(yu) 脈衝(chong) 能量過大，峰值功率剛達到玻璃的損傷(shang) 閾值，材料吸收不穩定。

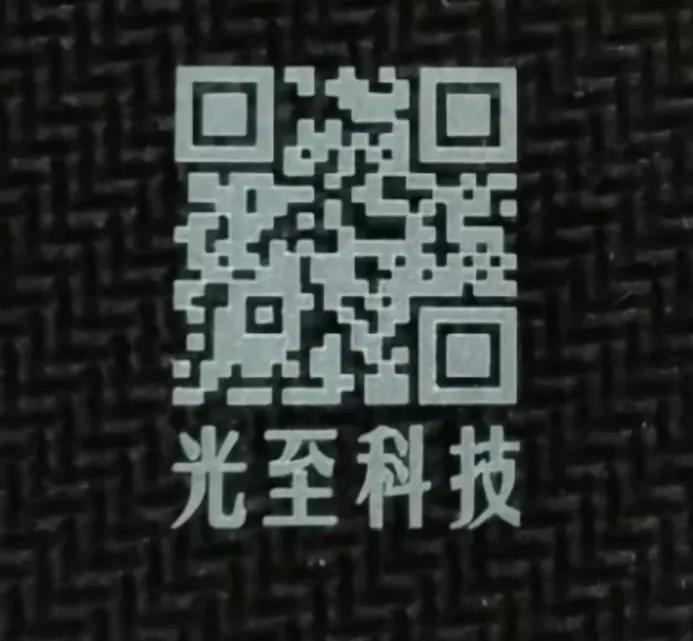

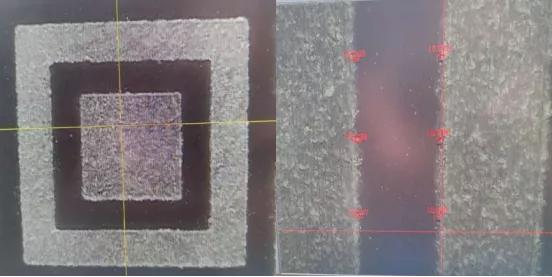

　　繼續降低脈寬到1ns的時候，在合適的參數下，可以穩定的進行雕刻，效果如下。在顯微鏡下觀測，其崩邊小於(yu) 50μm，無明顯裂紋。

　　YFPP-20-GT150可以穩定的在玻璃表麵雕刻，效果與(yu) 紫外納秒相當，效率有一定的提升，10*10mm二維碼隻需9秒，且此激光器後期免維護，性價(jia) 比極高。

　　當然，YFPP-20-GT150在玻璃上的應用還有一定的局限性。比如我們(men) 現在隻能使用F100以內(nei) 的場鏡，其雕刻幅麵有限製，適合較小幅麵的平麵雕刻。我們(men) 將致力於(yu) 激光器性能的升級，後續能適用更大的場鏡進行玻璃上大幅麵的雕刻。
