飛秒激光提升鉍薄膜質量,增強超寬帶光電探測

來源:江蘇激光產(chan) 業(ye) 技術創新戰略聯盟2023-03-15 我要評論(0 )

中國科學院長春光學精密機械與(yu) 物理研究所和北京大學的研究人員開發了一種用於(yu) 超寬帶光電探測器的拓撲絕緣體(ti) 鉍薄膜質量提升的新技術,相關(guan) 研究成果以“Femtosecond laser...

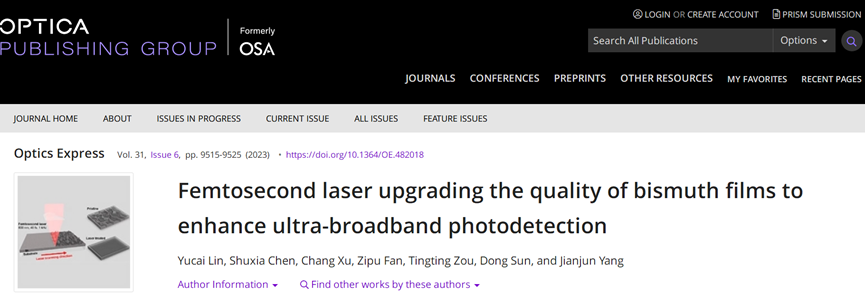

中國科學院長春光學精密機械與(yu) 物理研究所和北京大學的研究人員開發了一種用於(yu) 超寬帶光電探測器的拓撲絕緣體(ti) 鉍薄膜質量提升的新技術,相關(guan) 研究成果以“Femtosecond laser upgrading the quality of bismuth films to enhance ultra-broadband photodetection”為(wei) 題發表在《Optics Express》上。

飛秒激光提升鉍薄膜質量,增強超寬帶光電探測

拓撲絕緣體(ti) 鉍(Bi)由於(yu) 其無間隙邊緣態和絕緣體(ti) 態特性,在室溫、超寬帶和高性能光電探測器的製備研究中引起研究人員廣泛關(guan) 注,這些探測器可以跨越紫外線到遠紅外甚至太赫茲(zi) 範圍。然而,鉍薄膜的表麵粗糙度和晶界極大地影響了其光電轉換和載流子傳(chuan) 輸,限製了其光電性能。飛秒激光由於(yu) 其超高峰值功率和超短持續時間的特性,可以在各種材料上提供非接觸式高精度製造。本文中,研究人員展示了飛秒激光處理來改變鉍薄膜的表麵形態和理化性質,提高鉍薄膜質量的方法。通過調整脈衝(chong) 能量和掃描速度等激光參數處理後,平均表麵粗糙度測量值由Ra = 44 nm降低到6.9 nm,且晶界明顯消除。改善了鉍薄膜的光電轉換和載流子傳(chuan) 輸,增強其光電性能。因此,鉍薄膜的光響應性在從(cong) 可見光到中紅外的超廣譜範圍內(nei) 增加了大約2倍。研究表明,飛秒激光處理有助於(yu) 提高拓撲絕緣體(ti) 超寬帶光電探測器的性能。

飛秒激光升級鉍薄膜

在研究中,通過直流磁控濺射方法製備了二氧化矽(SiO2)基鉍薄膜(約300 nm厚),用於(yu) 進一步的飛秒激光處理。如圖1中的原理圖所示,使用商用鈦藍寶石飛秒激光放大器(Spitfire Ace, Spectra Physics)作為(wei) 光源,發送線圈偏振紅外(800 nm, 1 kHz, 40 飛秒)脈衝(chong) 序列。光束擴展後,通過焦距f =50 mm的柱麵透鏡聚焦在固定在高精度三維平移台上的鉍薄膜上,形成直徑約30 mm的線形光束光斑。以1mm /s的速度掃描樣品,完成了大麵積的表麵處理。令人驚訝的是,飛秒激光照射後,可以同時操縱外表麵和內(nei) 部晶界,分別由圖1的左右部分圖片所示。

飛秒激光提升鉍薄膜質量,增強超寬帶光電探測

圖1所示:飛秒激光處理鉍薄膜的原理圖。

表麵形態和晶界的變化

為(wei) 了更好地理解激光參數對鉍薄膜表麵粗糙度和晶界的影響,研究人員實驗研究了激光處理後的表麵隨每脈衝(chong) 入射能量通量的變化規律。圖2(a)-(f)展示了一組原子力顯微鏡(AFM)圖像,顯示了不同激光影響下表麵形態的變化。圖2 (g)計算的平均表麵粗糙度(Ra)和均方根平均表麵粗糙度(Rq)作為(wei) 每脈衝(chong) 激光通量F的函數。此外,飛秒激光處理前後鉍薄膜的高分辨率SEM圖像可以揭示晶體(ti) 晶界的變化,如圖3(a)-(e)所示。從(cong) 圖3(a)-(b)可以看出,隨著f的增大,薄膜的晶界逐漸消失,從(cong) 圖3(a)-(b)可以看出,原始薄膜由許多晶粒組成,晶粒的尺寸分布很廣,從(cong) 幾十納米到幾百納米不等,特別是表麵有一些較大的凸出顆粒,對光滑度有顯著影響。截麵掃描電鏡圖像表明,這些突出顆粒的尺寸甚至大於(yu) 原始薄膜的厚度。(i)用不同的激光通量對原始和激光處理後的鉍薄膜進行了拉曼光譜測量。

飛秒激光提升鉍薄膜質量,增強超寬帶光電探測

圖2所示:飛秒激光處理鉍薄膜表麵形態隨脈衝(chong) 能量通量的演變。

飛秒激光提升鉍薄膜質量,增強超寬帶光電探測

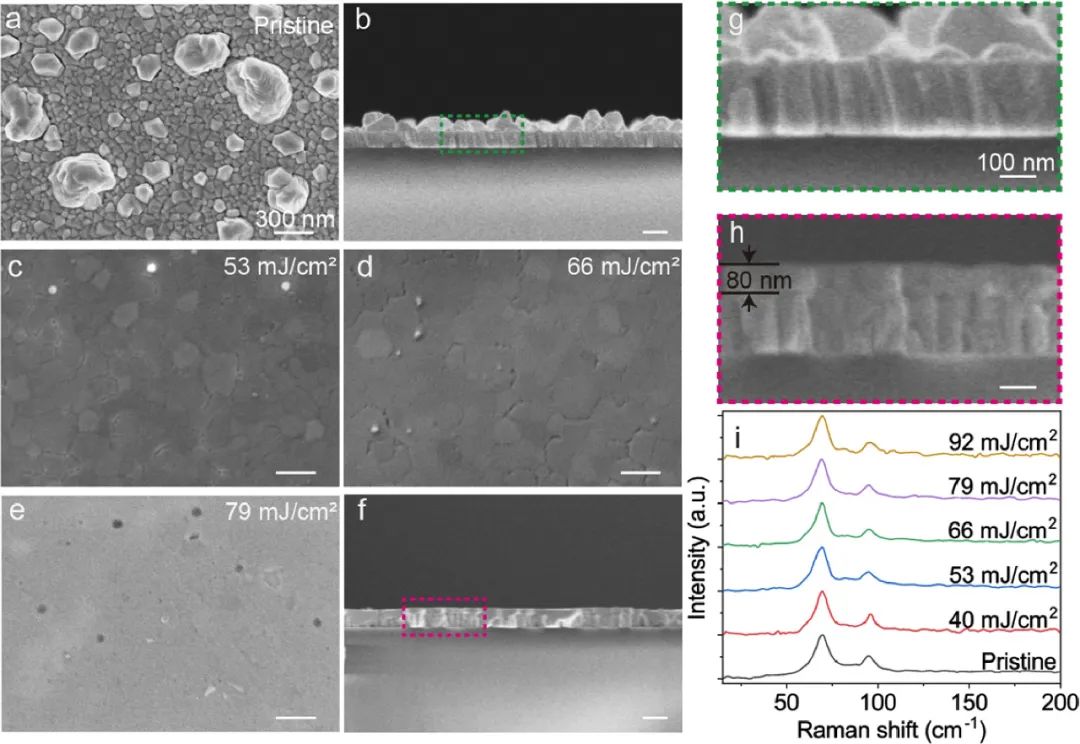

圖3所示:鉍薄膜的SEM和拉曼光譜分析。

改性鉍薄膜的光電性能

利用寬帶激光激發,對激光處理後的鉍薄膜的光電性能進行了評估。圖4(a)所示的光學圖像和插圖比較了激光處理前(左)和處理後(右)樣品表麵的兩(liang) 部分形態。顯然,即使是厘米級的激光加工,樣品的表麵粗糙度也可以由於(yu) 大的突出顆粒的消失而大大降低。研究人員還利用原子力顯微鏡(AFM)對薄膜表麵的形態變化進行了三維(3D)表征,如圖4(b), c所示,其中鉍薄膜表麵的突出顆粒被有效去除,表麵形態明顯光滑。通過對比激光處理前後的AFM測量數據,可以發現它們(men) 的平均高度差約為(wei) 200 nm,最大值約為(wei) 300 nm。

飛秒激光提升鉍薄膜質量,增強超寬帶光電探測

圖4所示:鉍薄膜激光處理前後表麵粗糙度的比較。

圖5(a)顯示了在二氧化矽(SiO2)襯底上製備的Ag-Bi-Ag器件的原理圖,其中兩(liang) 個(ge) Ag電極連接在一起用於(yu) 光電流(PC)測量。有效的PC響應來源於(yu) 兩(liang) 個(ge) 部分:Bi-Ag結的界麵和鉍薄膜遠離金屬電極的內(nei) 部區域。由於(yu) 主要的光熱電效應,在研究人員的研究中,光電流信號主要從(cong) 結的界麵采集。

圖5所示:鉍薄膜寬帶光電探測器。(a)設備布局示意圖。(b-d)不同激發波長下(b) 532 nm, (c) 4μm, (d) 10.6μm的原始和激光處理鉍薄膜光電探測器的寬帶光響應。(e)載體(ti) 傳(chuan) 輸增強機製示意圖。

研究人員證明了飛秒激光處理可以作為(wei) 一種有效的方法來改造鉍薄膜,包括表麵粗糙度和晶界兩(liang) 個(ge) 方麵。通過激光參數的可調,不僅(jin) 可以連續改變薄膜的表麵粗糙度,還可以同時消除晶界,從(cong) 而顯著改善載流子傳(chuan) 輸。與(yu) 原始樣品相比,即使在室溫下,激光處理的鉍薄膜在可見光到中紅外 (MIR)的寬帶範圍內(nei) 也表現出了兩(liang) 倍的光響應性。總的來說,該方法可以進一步用於(yu) 提高其他拓撲絕緣體(ti) 的質量,必將促進拓撲絕緣體(ti) 材料在超寬帶光電探測領域的應用。作者們(men) 也希望他們(men) 的研究可以啟發更多關(guan) 於(yu) 飛秒激光加工調製拓撲量子材料的研究。
