導 讀

激光雷達是一種快速獲取目標三維空間信息的主動探測技術，其廣泛應用於(yu) 測繪、遙感、目標檢測、軌道檢測、導航、自動駕駛等領域。對於(yu) 激光雷達而言，在測量不同距離的目標時，其返回的回波能量會(hui) 達到非常大的動態範圍，同一目標在10m和1000m處的回波能量相差可達10000倍。此外，在高轉速掃描激光雷達中，遠距離目標還會(hui) 產(chan) 生脫靶問題，導致其最遠探測距離進一步下降。測距動態範圍直接決(jue) 定著激光雷達的有效探測範圍和對複雜場景下明暗物體(ti) 的同時感知能力，測距動態範圍過小，將導致激光雷達對近處反射率高的物體(ti) 測量不準確，甚至產(chan) 生盲區，從(cong) 而對後續的應用造成不利的影響。

針對此問題，武漢大學遙感信息工程學院的周昊與(yu) 毛慶洲等在《光學 精密工程》（EI、Scopus收錄，中文核心期刊，《儀(yi) 器儀(yi) 表領域高質量科技期刊分級目錄》和《光學和光學工程領域高質量科技期刊分級目錄》“T1級”期刊）上發表了題為(wei) “高轉速掃描激光雷達中探測器偏離焦平麵的應用”的封麵文章。

《光學 精密工程》2023年第21期封麵

高轉速掃描激光雷達中的脫靶現象

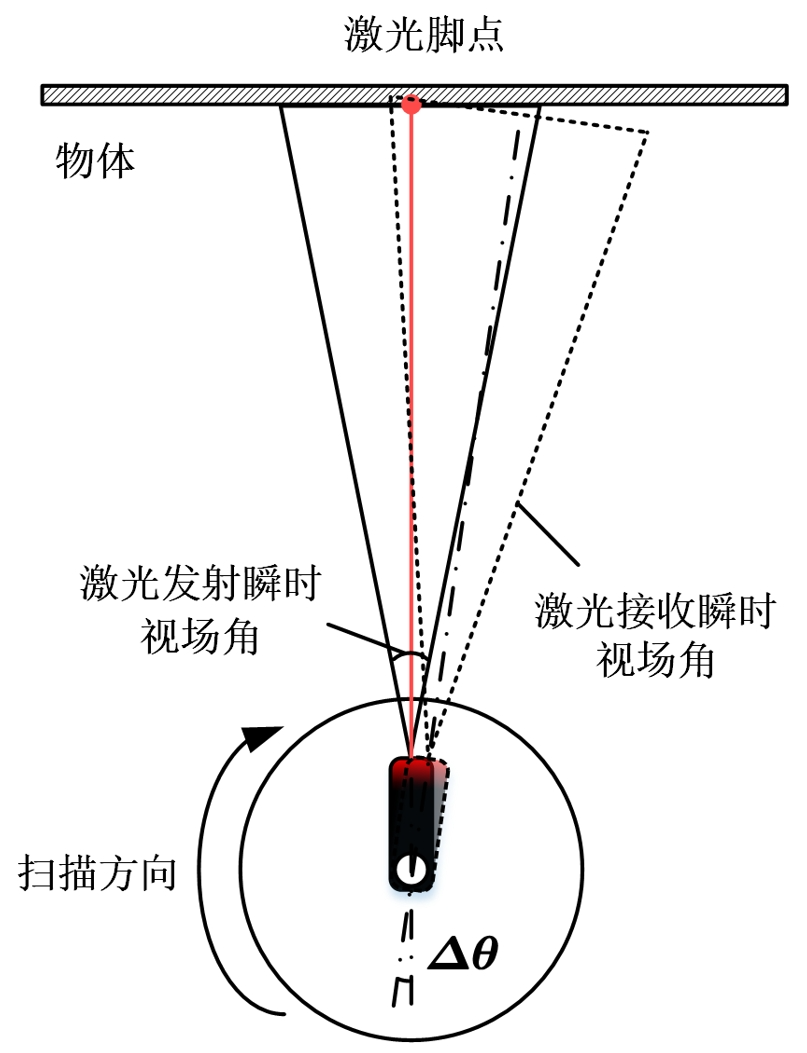

在常用的旋轉反射鏡、多麵鏡等掃描方式中，由於(yu) 激光發射到回波接收存在時間差，在這個(ge) 時間差內(nei) ，掃描機構已旋轉了一定角度，導致目標回波被激光雷達接收時，激光腳點與(yu) 瞬時視場角中心產(chan) 生偏移，也即回波經接收光學係統聚焦位置與(yu) 探測器靶麵中心產(chan) 生了偏移。

圖1：因激光發射和接收時間差而產(chan) 生的脫靶現象

探測器偏離焦平麵的作用原理

1、徑向偏離

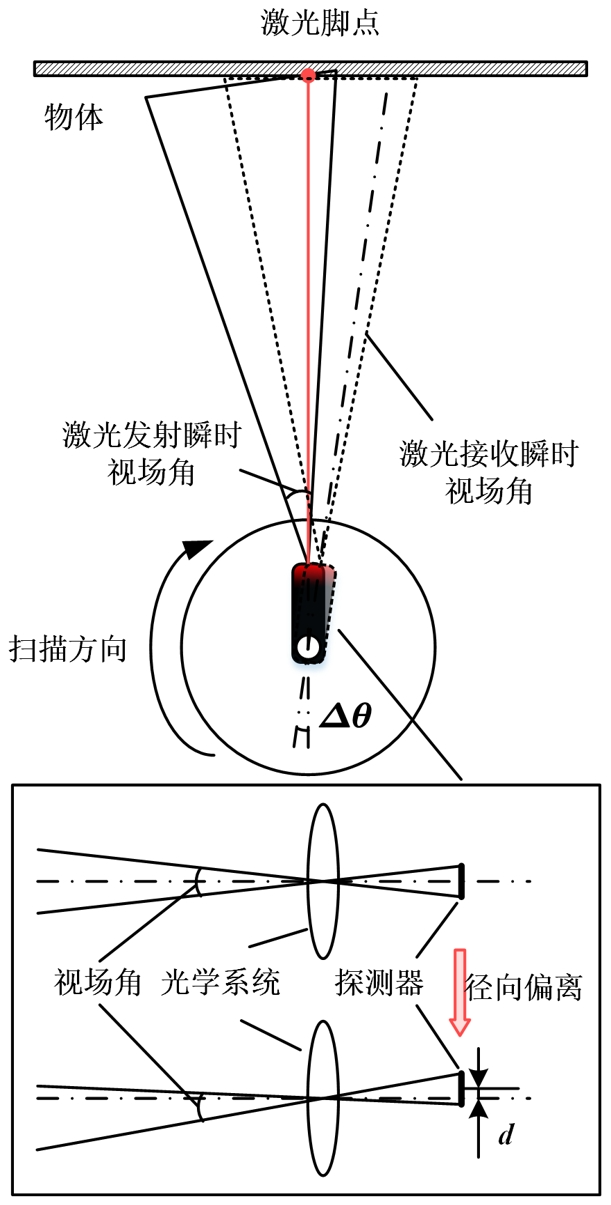

根據脫靶現象的特點，如圖2所示，人為(wei) 地將探測器靶麵朝著遠距離回波聚焦點進行徑向偏離，使得遠距離回波重新回到視場中，從(cong) 而解決(jue) 高轉速掃描條件下遠距離回波的脫靶問題。

圖2：探測器徑向偏離解決(jue) 脫靶問題

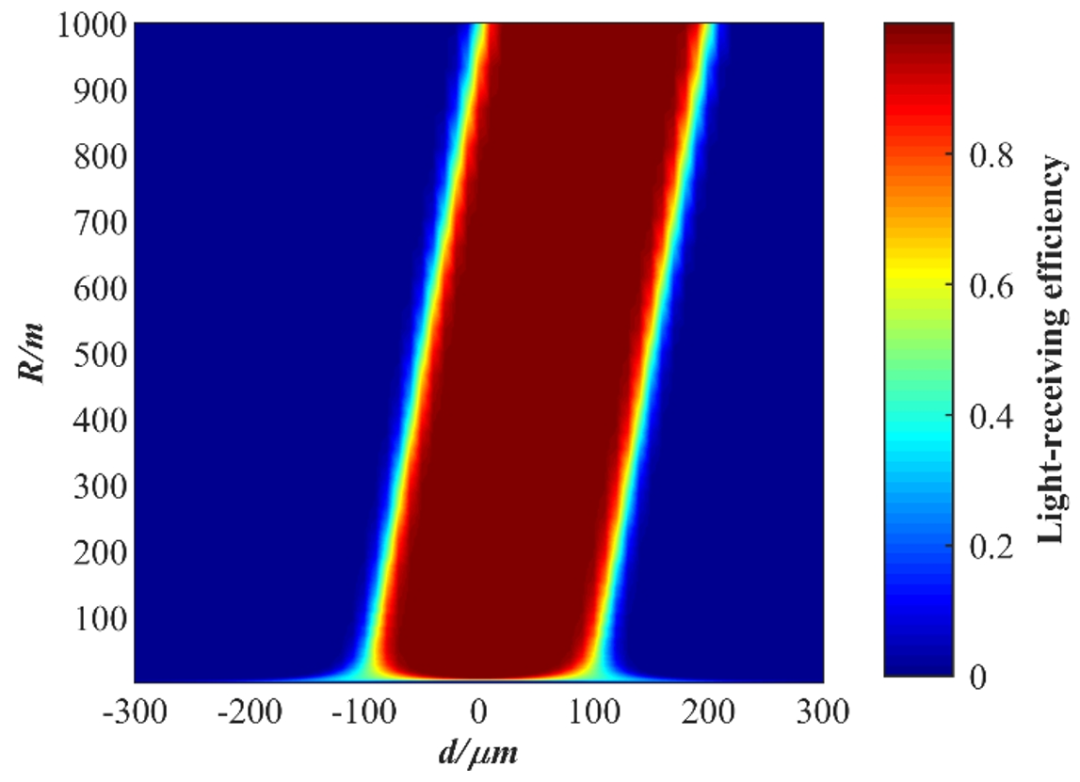

圖3：徑向偏離量和目標距離對收光率的影響

2、軸向偏離

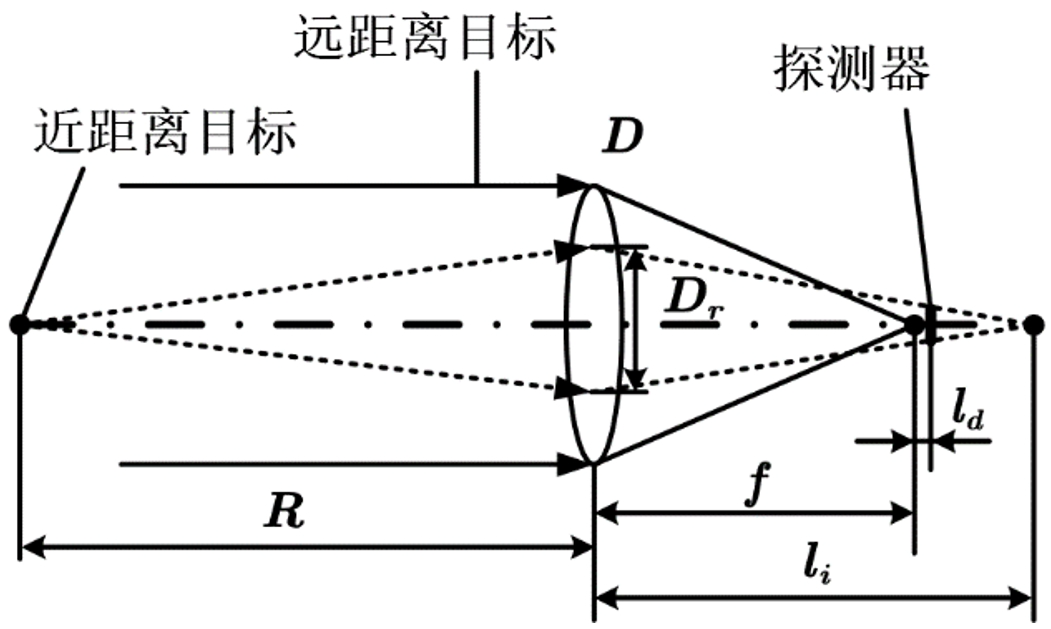

對於(yu) 不同距離的回波而言，遠距離回波可近似為(wei) 平行光，光斑聚焦在光學係統焦點；近距離回波聚焦在焦點之後的位置。當離焦光斑尺寸大於(yu) 探測器靶麵尺寸時，僅(jin) 有探測器靶麵內(nei) 的回波能量被接收，等效於(yu) 視場光闌限製了收光孔徑。因此，在合理軸向偏離量的情況下，能夠實現遠距離目標的微弱回波能量被全部接收，近距離目標的強回波能量被衰減，進而提高激光雷達係統的測距動態範圍。

圖4：探測器軸向偏離作用原理

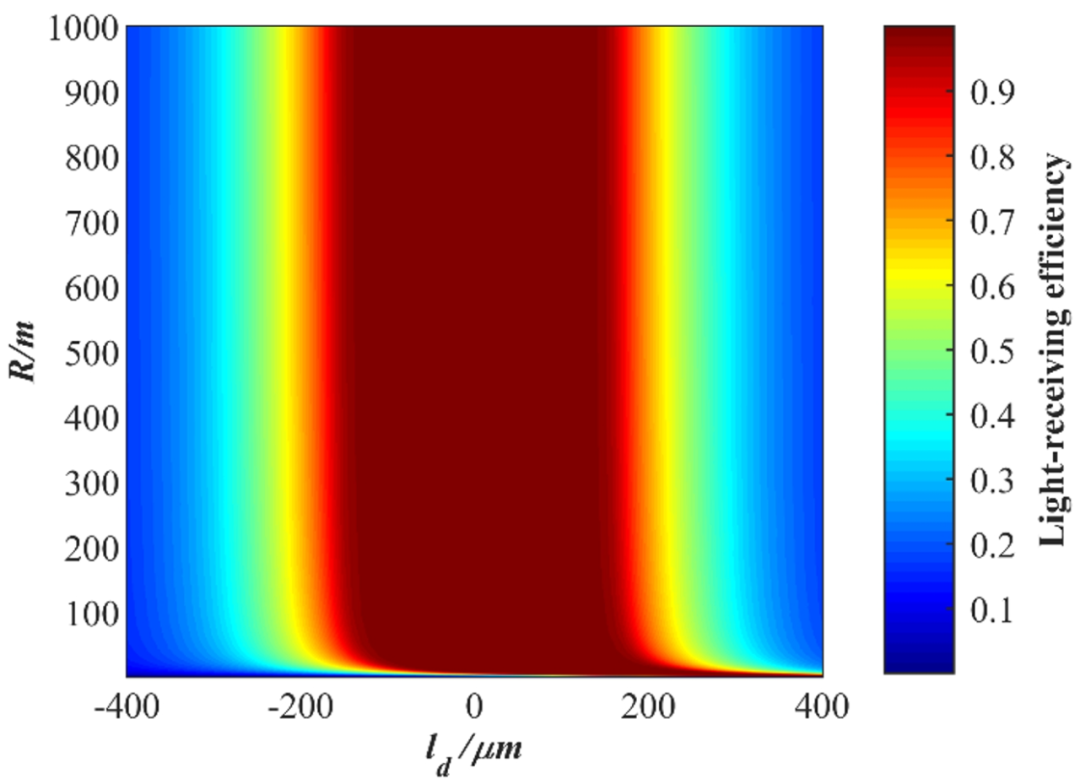

圖5：軸向偏離量和目標距離對收光率的影響

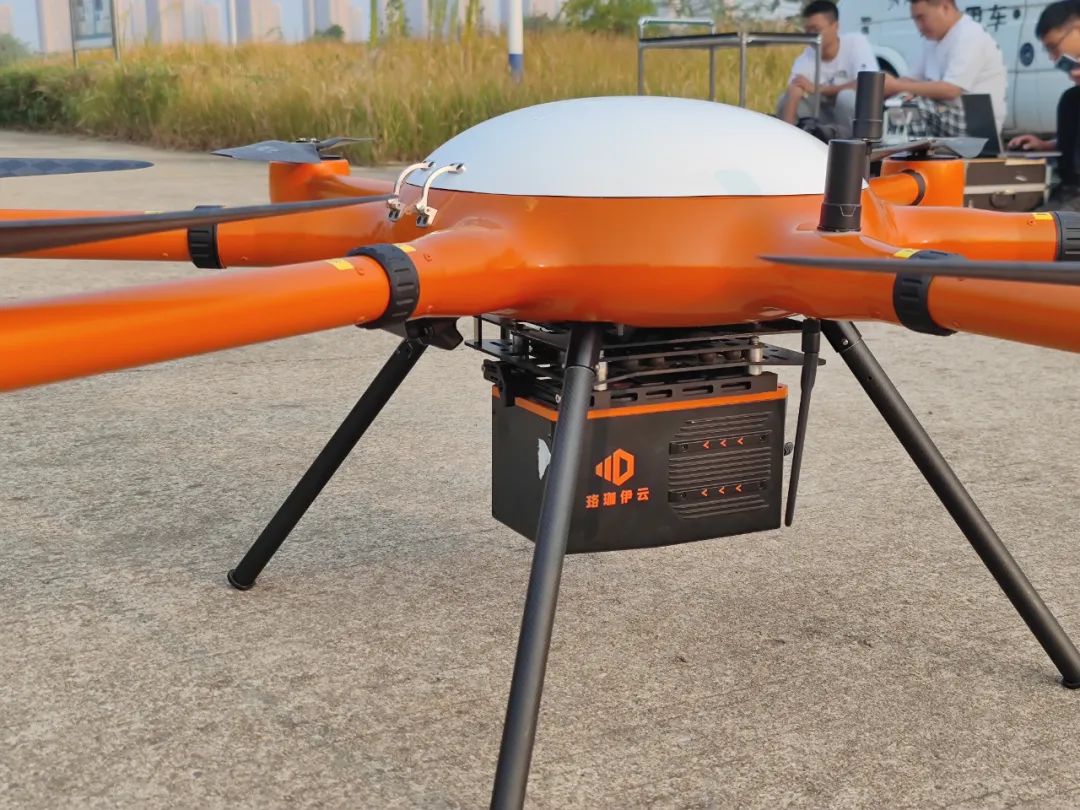

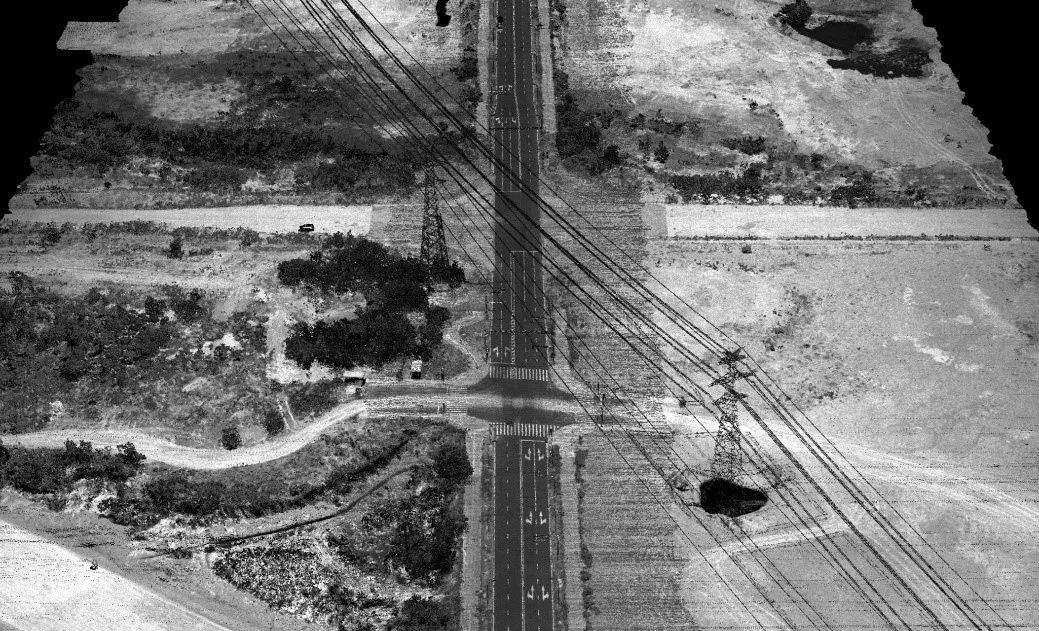

工程應用前景

本文分析了高轉速掃描激光雷達中的脫靶問題，提出了探測器偏離焦平麵的方法，基本解決(jue) 了遠距離回波脫靶問題，提高了高轉速掃描激光雷達的測距動態範圍，具有實用價(jia) 值，對高轉速掃描測距激光雷達的工程設計具有一定的理論指導作用。

論文信息

周昊,毛慶洲,胡雪晴等.高轉速掃描激光雷達中探測器偏離焦平麵的應用[J].光學精密工程,2023,31(21):3077-3087. DOI：10.37188/OPE.20233121.3077.

https://www.eope.net/thesisDetails#10.37188/OPE.20233121.3077
