雙軸運動大麵積拚接激光標刻技術

雙軸運動大麵積拚接激光標刻技術是一種先進的激光加工技術，具有高精度、高效率和高可靠性的特點，被廣泛應用於(yu) 各種材料表麵的標識和加工。本文將介紹雙軸運動大麵積拚接激光標刻技術的原理、係統組成、關(guan) 鍵技術及優(you) 缺點，並分析其應用和發展趨勢。

一、原理

雙軸運動大麵積拚接激光標刻技術是一種基於(yu) 雙軸運動的激光加工技術，通過控製兩(liang) 軸的聯動實現大麵積的拚接加工。其中，X軸控製模組的橫向移動，Y軸控製模組的縱向移動。振鏡配合雙運動軸在加工過程中，通過將待加工區域劃分成若幹個(ge) 小的加工區塊，並按照一定的順序逐個(ge) 對區塊進行加工，從(cong) 而實現了大麵積的拚接加工。其加工優(you) 勢具有：

* 高精度：雙軸運動大麵積拚接激光標刻技術采用高精度的運動控製技術和激光功率控製技術，能夠實現高精度加工，適用於(yu) 各種高精度的標識和加工需求。

* 高效率：由於(yu) 采用雙軸聯動控製，可以實現大麵積的拚接加工，提高了加工效率，降低了生產(chan) 成本。

* 高可靠性：該技術采用非接觸式加工方式，避免了傳(chuan) 統加工方法中的物理接觸和切削力等問題，提高了加工可靠性和設備使用壽命。

二、係統組成

雙軸運動大麵積拚接激光標刻係統主要由以下幾個(ge) 部分組成：

1. 激光器：用於(yu) 產(chan) 生激光束，通常采用脈衝(chong) 式或連續式激光器。

2. 光學係統：用於(yu) 將激光束聚焦成所需的光斑大小，並調整光斑的位置和形狀。

3. 雙軸運動係統：包括X軸和Y軸運動機構，用於(yu) 控製工件的位置和運動軌跡。

4. 控製係統：用於(yu) 控製整個(ge) 係統的運行，包括激光器的開關(guan) 、光學係統的調整、雙軸運動係統的控製等。

5. 計算機輔助設計軟件：用於(yu) 生成待加工區域的圖形和加工路徑，並傳(chuan) 輸給控製係統。

三、關(guan) 鍵技術

1. 運動控製技術：雙軸運動大麵積拚接激光標刻技術的關(guan) 鍵之一是運動控製技術，要求兩(liang) 軸的運動精度高、速度快、穩定性好，以確保加工質量和效率。華工激光雙軸運動大麵積拚接激光標刻技術的雙軸運動精度控製在±0.01mm，速度可達到200mm/s。

2. 激光功率控製技術：由於(yu) 不同材料對激光的吸收率不同，因此需要控製激光功率的大小以保證加工效果。激光功率控製技術要求能夠實時監測激光功率的大小，並根據需要進行調整。通過高精度激光控製卡，該技術可控製激光功率在0.1W誤差內(nei) 。

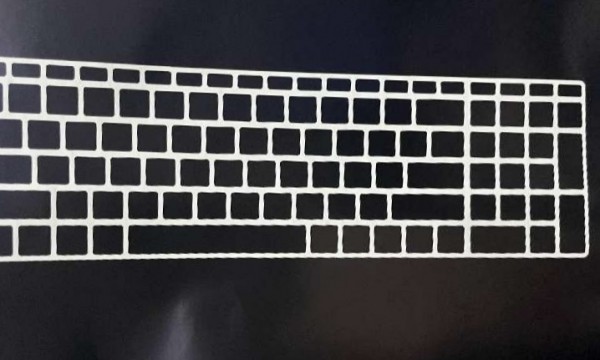

圖1 筆記本鍵盤高亮效果

3. 圖形處理技術：待加工區域圖形的生成和加工路徑的規劃是雙軸運動大麵積拚接激光標刻技術的另一個(ge) 關(guan) 鍵技術。要求圖形處理速度快、精度高，以適應大規模的加工需求。在加工之前，華工激光雙軸運動大麵積拚接激光標刻技術已計算好整體(ti) 的運動軌跡與(yu) 振鏡的掃描路徑，該計算在2秒內(nei) 即可生成。若大批量生產(chan) ，圖形存儲(chu) 為(wei) 模板可直接套用。

4. 拚接技術：由於(yu) 待加工區域可能非常大，一般振鏡加工幅麵隻有100mm*100mm，因此需要將待加工區域劃分成若幹個(ge) 小的加工區塊，並在每個(ge) 區塊之間進行拚接。拚接技術的關(guan) 鍵是保證各區塊之間的連接處平滑、連續，以避免影響整體(ti) 加工質量。雙軸運動大麵積拚接激光標刻技術實現了大幅麵運動拚接，加工區域不切分，通過運動軸與(yu) 振鏡幅麵的配合，實現拚接無拚接痕跡，極大提高了加工效率和工藝穩定性。
