電路的功能

本放大器又稱電流-電壓轉換器，是OP放大器的有效應用實例，由於(yu) 本電路反相輸入端是作為(wei) 假設地而工作的，可以作為(wei) 輸入電阻極低的電流測量，也可作為(wei) 各種傳(chuan) 感器的前置放大器使用。在本電路輸出端增加一個(ge) 模擬表頭，把輸入電流轉換成電壓。則可構成高靈敏度的電流計。

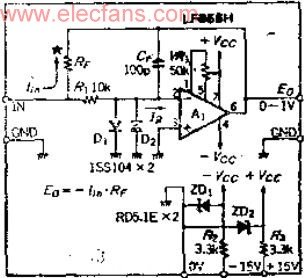

電路工作原理

電路去掉了反相輸入端的電阻，在反相放大中電路的工作就是由電路控製的，從(cong) 信號源流入的電流IIN被送到OP放大器的輸出，即IIN=IF。但作為(wei) 衰減因素要考慮OP放大器的輸入偏流IB。

電流-電壓轉換原理是，在OP放大器的輸出輸入端加入反饋電阻RF，就可以轉換成電壓EO（EO=IF*RF）。RF可由RF=EO/I1N的公式求出。假定輸出電壓1V，滿量程輸入電流IIN=1UA，則RF=1*10的6次方歐。

下麵說明一下與(yu) 電路基本工作無關(guan) 的元件。與(yu) OP放大器反相輸入端串聯的電阻R1是限流電阻，在輸入過載時，對OP放大器起到保護作用。選用一個(ge) 大概的值即可。

二極管D1、D2的作用是對正反向電壓進行箝位，以使輸入到OP放大器的差動電壓不至過大。電路進行正常的工作時，可認為(wei) 它們(men) 是假想接地點虛地，不產(chan) 生電壓。

反饋電容C1的作用是在轉換微弱電流時衰減其中的噪聲成分。但須注意頻率響應。零點頻率F0由F0=1/2XCF.RF（HZ）公式確定，在選用時要與(yu) 所需的頻率相協調。用於(yu) 直流時，可采用容量大的電容器獲得積分效果。

齊鈉二極器ZD1.2的作用是使OP放大器的電源電壓穩定到正負5V，減少功耗，抑製芯片內(nei) 部的溫升，減少偏流IM的增量。如果用於(yu) 普通電路電源電壓可為(wei) 正負15V，這時應駢掉電路中的ZD1.2。

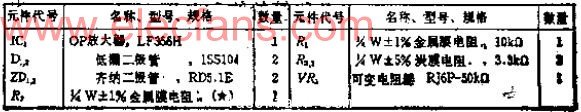

元件的選用

因為(wei) 流入OP放大器輸入端的偏流會(hui) 產(chan) 生誤差，所以應使流為(wei) 最大輸入電流的1/100~1/1000。如果輸入偏流I為(wei) 100PA，那麽(me) 10NA全量程轉換精度則為(wei) 1%。

I隨周圍溫度而變，用FET輸入型放大器時應予注意。如選用單極型，I小的LT1012，溫度特性則可得到大幅度的改善。

反饋電阻RF用RF=EO/IIN的公式求出。輸入電流IIN越小，電阻值越高，很難獲得性能良好的反饋電阻元件。一般小的產(chan) 品，而且成本很高。所以當使用500K以上的反饋電阻時，事先要搞清溫度係數是多少。

組裝注意事項

對數+NA的微弱電流進行轉換時，組裝則成為(wei) 重點。一般采用護圈，當電源線與(yu) 輸入線交叉時，如果絕緣電阻不是無限大，就會(hui) 有電流流過，並且還會(hui) 隨溫度而變，所以造成電路工作不穩定，輸入數百PA以下的電流時，使用聚四氟乙烯端子，懸空布線比采用護圈要好。

應用注意事項

本放大器作為(wei) 矽光二極管用的前置放大器時，外來光或電源交流會(hui) 使已轉換的電壓波形中混入噪聲。在輸出響應低或輸出電流平均值時，CF（100PF）則應選用較大的值。

輸入微弱電流時，除應注意組裝外，還應采用把電路全部放入金屬盒內(nei) 的方法在輸入端開路時不能進行失調調整。這是因為(wei) OP放大器在輸出器工作時，即使旋轉VR1，電阻值也基本不變。如果讓輸入短路，或以RF的1/100左右的電阻端接，則可準確地消除失調。
