通過與(yu) 讀入DSP內(nei) 存的固件數據(圖4)對比可知，圖中的“0xC2 0x47 ...”及後續數據才是真正的固件數據。因此，導致DSP模擬EEPROM通信失敗的原因是從(cong) 起始數據至固件數據間的I2C通信(後文將稱其為(wei) 握手通信)。使用DS6104的水平時基微調功能將圖中波形展開之後，便可更清楚地看到握手通信過程(圖5)，其描述如下：讀地址“0x50”，無數據返回;讀地址“0x51”，返回“0xAD”;寫(xie) 地址“0x51”，寫(xie) 兩(liang) 個(ge) 字節“0x00”。

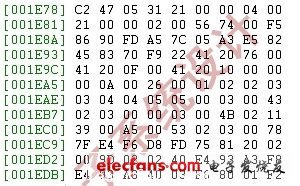

　　圖4：讀入DSP內(nei) 存的68013A固件程序數據(部分)。

　　至此，問題得以簡化為(wei) ：怎樣在DSP中模擬這部分的握手通信?通過示波器獲取可視化握手通信數據以後，則模擬其通信過程僅(jin) 需以下三步：設置DSP的I2C總線地址為(wei) “0x51”，與(yu) 地址“0x50”不匹配則無返回;在DSP的I2C通信程序中，下載固件時先發送“0xAD”，滿足“0x51”地址上讀到的第一個(ge) 數據為(wei) “0xAD”;DSP通過I2C下載固件時，可以接收“0x00”但不進行處理，保證握手通信的完整性。

　　如上所述，在DSP的I2C通信程序中包含此部分握手通信處理後，使用DSP模擬EEPROM與(yu) Cypress 68013A便可進行正常通信，並可成功地下載68013A固件。

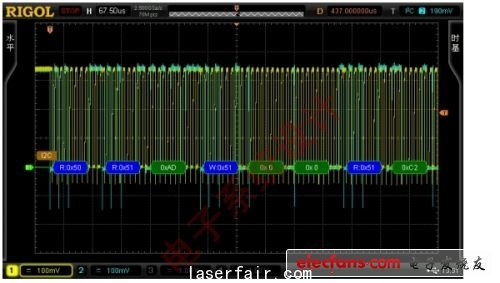

圖5：Cypress 68013A與(yu) EEPROM I2C通信數據頭展開。

　　Cypress 68013A支持直接在固件中修改配置字(如圖6所示，地址7)，從(cong) 而可在固件下載完畢後配置啟動類型。

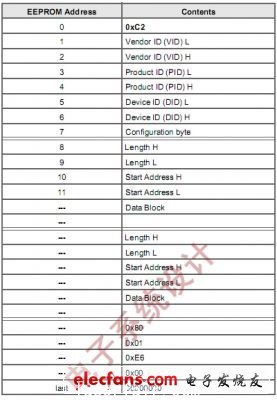

　　圖6：Cypress 68013A 'C2 Load'格式。

　　我們(men) 按照圖7所示的Cypress文檔提供的寄存器配置格式，配置固件為(wei) 啟動時斷開USB連接，並將I2C時鍾設置為(wei) 400KHz(將地址7數據修改為(wei) “0x41”)。

　　圖7：Cypress 68013A固件配置字格式。

　　同樣，在下載固件時可以通過使用DS6104來監測I2C的通信數據，並且可以明顯看到時鍾頻率的變化，如圖8所示。

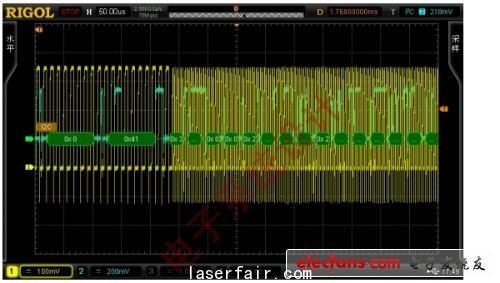

　　圖8：固件配置字為(wei) “0x41”時的I2C通信數據頻率變化。

　　至此，我們(men) 通過采用RIGOL推出的DS6104數字示波器，以可視化的方式實現了DSP模擬EEPROM與(yu) Cypress 68013A通信和下載固件的功能。同時，在固件下載過程中，我們(men) 觀測到在固件中配置的I2C通信頻率可即時生效。

　　在實際項目中，我們(men) 還使用I2C作為(wei) DSP與(yu) 68013A間的常規通信通路。顯然，在後續調試中，DS6104數字示波器提供的串行總線觸發及解碼也將成為(wei) 我們(men) 優(you) 先選擇的調試手段。

　　本文小結

　　I2C總線在嵌入式係統中得到了廣泛應用，在實際開發中不免碰到缺少文檔資料的情況，此時，如本文所述采用示波器調試則不失為(wei) 一種快捷、有效的方法。

　　嵌入式係統中應用了越來越多的總線，其開發和調試難度也在相應提高。RIGOL推出的DS6000係列示波器以其領先的指標、創新的技術及提供的多種總線觸發及解碼套件，可有效降低嵌入式總線調試難度，並極大提高調試效率。
