通常微型二維碼打標的對象材料都是對熱較為(wei) 敏感的材料，如玻璃片和印刷電路板(PCBs)等等。而點陣打標可提供最好的視覺效果，這是因為(wei) 每個(ge) 點都是由單個(ge) 固定的激光光束打出的，這樣就能將熱量輸入控製到最小，同時也能獲得最快的打標速度。這項技術理想適用於(yu) 那些編碼尺寸約為(wei) 1~3倍聚焦光斑尺寸的應用。對於(yu) 更大的編碼，點與(yu) 點之間的距離會(hui) 過大，降低編碼的可讀性。

　　通過使用WinMark Pro第六版打標軟件，可以無需計算分辨率。為(wei) 了進行演示，我們(men) 對一個(ge) FR4的PCB進行二維碼打標，使用10 W Synrad CO2激光器和FH Flyer打標頭，它們(men) 均通過WinMark Pro v6軟件控製。打標頭上配備了125 mm焦距的透鏡，可提供180 um (0.007”)的光斑大小。

　　在WinMark Pro軟件中，我們(men) 創建一個(ge) 3.8 mm × 3.8 mm (0.15” × 0.15”)的二維碼，其中包含了10個(ge) 數字字母字符。為(wei) 了實現點陣打標，首先我們(men) 在Format選項卡中設置2D Barcode Bitmap為(wei) No，2D Barcode Circle Radius設為(wei) 0%。然後在Marking選項卡中將Spot Marking Style設為(wei) Yes。以上三參數設置完畢後，WinMark v6會(hui) 自動忽略Resolution進行點陣打標。對於(yu) PCB的打標，Powerproperty設為(wei) 10 W，Spot Mark Duration設為(wei) 5 (0.5 msec)，這是編碼中每個(ge) 點所停留的時間。

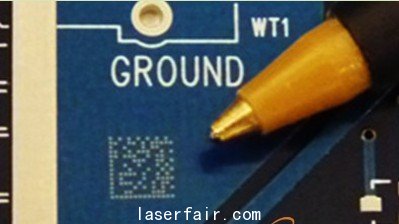

圖1 通過點陣打標的方式在PCB板上打出2D碼

　　結果在這樣的設置下每片的打標時間為(wei) 170毫秒。打出的二維碼非常精細，清晰易讀，可通過手持式的編碼掃描器輕鬆地讀出。
