青島焦化製氣有限公司熱網數據采集與(yu) 監控係統項目是北京碩人時代科技有限公司2005年實施的一個(ge) SCADA係統項目。
項目的主要內(nei) 容包括監控中心的建立、基於(yu) 光纖通訊的通訊網絡的建立和下位站通訊和控製要求的實施。
該係統除了一般的工業(ye) 數據的監測外，還要求質量較高的視頻監測，因此一般的通訊方式的帶寬滿足不了要求，客戶多方考慮，采用光纖作為(wei) 基本的通訊方式。由於(yu) 光纖轉以太網很容易，轉換設備的成本很低，而STEC2000控製器直接支持以太網和TCP/IP協議，因此，在該項目的方案選擇中，焦化製氣選擇了北京碩人時代科技有限公司的產(chan) 品。
該項目共有15個(ge) 下位站，采用15套STEC2000控製器。同時，其中幾個(ge) 下位站安裝有網絡視頻服務器。由於(yu) STEC2000有完整的以太網和TCP/IP支持，STEC2000與(yu) 視頻服務器通過一個(ge) 以太網交換機就可以以共享的方式共用同一條光纖的通訊資源。
監控中心采用一個(ge) 以太網交換機，把下麵15個(ge) 站的通過光纖聯接到一個(ge) 以太網網段中。監控中心服務器上安裝有北京碩人時代科技有限公司的網絡化監控係統軟件HOMS5.0。該軟件有強大的網絡化通訊能力，可以輕鬆支持包括光纖在內(nei) 的多種通訊方式。

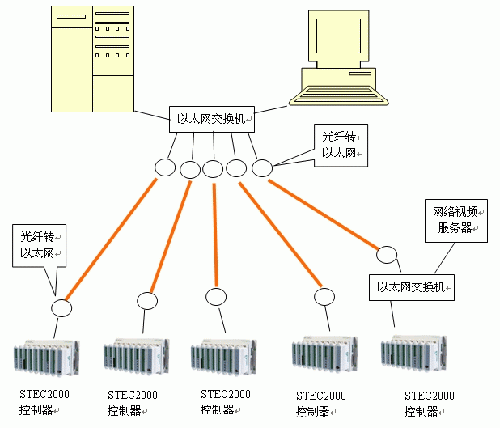

下圖為(wei) 係統結構圖：

基於(yu) 光纖通訊的SCADA係統圖
