可分支光纜主要分為(wei) 兩(liang) 種，第一是平行分支光纜，由多根子光纜組成的帶形光纜，在子光纜與(yu) 子光纜之間開有間斷切口用於(yu) 光纜分支。第二是集成分支光纜，由多根光纜集成在一起構成圓形光纜，在外套層開有間斷切口用於(yu) 光纜分支。光纜的結構尺寸與(yu) 子光纜的數量、對子光纜的要求、分支光纜的形式有關(guan) 。

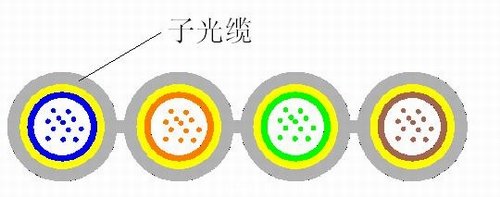

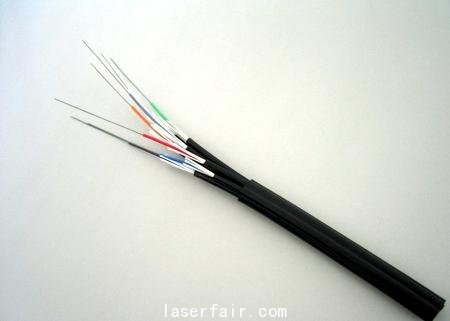

　　平行分支光纜

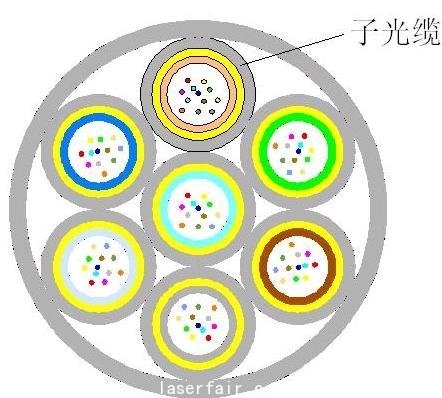

集成分支光纜

　　集成的分支光纜是由七根子光纜組成的，需要看分支量的大小來決(jue) 定采用什麽(me) 方式。

子光纜有鬆套和緊套結構形式，鬆套子光纜芯數通常不大於(yu) 24芯，采用中心管式結構。緊套結構的子光纜芯數通常不大於(yu) 12芯，子光纜的外徑尺寸一般不大於(yu) 6毫米，也就是集成分支光纜的直徑不大於(yu) 20毫米。

　　子光纜的中間是鬆套光纖，外麵可以用紡綸或玻璃纖維來加強，外麵可以用色條來分別不同的子光纜。子光纜的第二個(ge) 形式是鍍鋼絲(si) 的，裏麵還是用鬆套，外麵則根據用戶對子光纜的要求不一樣來做調整。

　　緊套結構的子光纜中間是緊套光纖，外麵一根黃色的是紡綸，緊套結構的子光纜可以比鬆套結構做得更小，更適合在FTTH裏麵使用。

　　根據我們(men) 機械的性能，現在一般子光纜的長期、短期拉伸力分別為(wei) 300N和600N，壓扁力每100mm分別為(wei) 300N和600N。環境性能我們(men) 也做了實驗，高低溫性能和滲水性能與(yu) 普通光纜是相同的。
與(yu) 普通光纜相比，可分支光纜的主要生產(chan) 工藝具有不同的特點。

　　平行分支光纜的生產(chan) ，先是鬆套或者緊套光纖的加工，然後是非金屬或金屬加強，這個(ge) 可以單獨作為(wei) 一個(ge) 工序，也可以把非金屬加強和金屬加強放在護套上一起成型，最後光纜的生產(chan) 工序也比較簡單，不是很複雜，但是對於(yu) 設備要求是不一樣的。

　　集成分支光纜的生產(chan) 過程與(yu) 前麵的工序是一樣的，先是鬆套或緊套光纖的生產(chan) ，然後是非金屬和金屬加強，接著是子光纜護套，子光纜護套以後，再是光纜的集成護套。

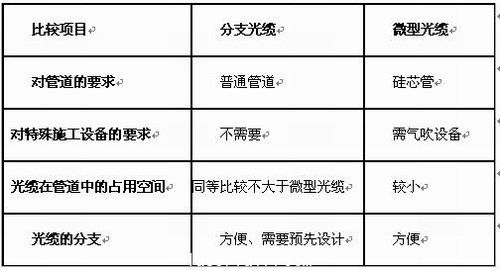

　　我們(men) 把分支光纜和微纜從(cong) 四個(ge) 方麵做了比較，即管道的要求，對特殊施工設備的要求，光纜在管道中的占用空間和光纜的設計。分支光纜用普通的管道就可以了，微型必須要有矽芯管。分支光纜不需要特殊施工設備，微型光纜則需要氣吹設備。在占用空間上，分支光纜同等比較不會(hui) 比微型光纜大（表1）。



　　可分支光纜的應用前景

　　可分支光纜在應用上具有良好的優(you) 勢。

　　第一，可分支光纜產(chan) 品可在網絡的分接點根據需要分出子光纜。

　　第二，分支光纜上間斷切口可以方便地分離子光纜。

　　第三，光纜的分接處不需要進行整個(ge) 光纜的割接，減少了光纜接頭，施工更方便。由於(yu) 減少了光纜接頭數量，光纜的線路故障發生率大大減少，提高了光纜線路的可靠性。

　　分支光纜在接入網中的應用隨著光通信的進一步發展，通信網絡建設的重點已轉移到城市接入網，包括3G、FTTH、CATV網絡的建設，在這些網絡的建設中隨著布網密度的增加，光纜分接點會(hui) 越來越密，短距離多分支必不可少，分支光纜的應用和推廣將會(hui) 在這些網絡的建設中扮演越來重要的角色。

　　3G網絡與(yu) 2G網絡組網上不同的是，在城市特別是信息流量密度較高的地區，基站的網絡覆蓋半徑較小，通常小於(yu) 600m，有些甚至隻有200m，在這些區域從(cong) 交換到各個(ge) 基站的光纖切入選用分支光纜無疑是優(you) 選方案。

　　對於(yu) FTTH網絡來說，網絡的密度最大，無論是室外光纜到小區，到大樓，還是室內(nei) 光纜光纖到戶、光纖到桌麵，光纜分支的密度是可想而知的，在該網絡中應用分支光纜更為(wei) 優(you) 越，可以減少大量的光纜接頭，從(cong) 而大大減少由光纜接續點帶來的故障，有效地提高網絡的可靠性。

　　我國CATV網絡是一個(ge) 相對獨立的網絡，隨著數字電視的推進，CATV建網的速度在加快，光纖接入也越來越接近終端，越接近終端，光纜的分支密度也越來越密，分支光纜在網絡中的應用也將會(hui) 越來越多。
