摘要：本文闡述了組態王軟件在工業(ye) 控製領域中的應用，組態王軟件和單片機進行通訊的兩(liang) 種解決(jue) 方案及其優(you) 劣性比較，並著重闡述了基於(yu) DDE方案的數據通訊原理和代碼實現。

1.引言

    組態王軟件作為(wei) 一種工業(ye) 控製組態軟件在國內(nei) 已得到了非常廣泛的應用。其具有強大的硬件支持能力，對國內(nei) 外絕大多數PLC、變頻器、板卡、模塊、儀(yi) 器儀(yi) 表都編寫(xie) 了相應的驅動程序，使用起來相當方便快捷。在“農(nong) 水實驗田環境監測”項目中，我們(men) 使用的硬件設備包括日本三菱PLC、台灣研華亞(ya) 當模塊及自行開發的基於(yu) 單片機的分析儀(yi) 器，我們(men) 選擇的軟件開發平台是組態王軟件。因此，實現單片機與(yu) 組態王的數據通訊是一個(ge) 必須解決(jue) 的問題。

2.單片機與(yu) 組態王軟件通訊的解決(jue) 方案

    2.1兩(liang) 種通訊解決(jue) 方案

    單片機與(yu) 組態王軟件通訊的解決(jue) 方案有兩(liang) 種，其一是直接編寫(xie) 支持單片機的驅動程序，就象組態王支持PLC一樣；其二是利用組態王軟件和 Visual Basic都支持DDE的特點，以VB為(wei) 開發平台，寫(xie) 一個(ge) 數據通訊應用程序，一方麵實現與(yu) 單片機的連接，另一方麵實現與(yu) 組態王的動態數據交換。

    2.2兩(liang) 種方案的比較

    第一種方案的優(you) 點是程序結構比較緊湊，數據通訊效率較高；缺點是必須由對組態王軟件內(nei) 核比較清楚的程序員開發，開發周期較長。第二種方案可由一般的程序員開發，缺點是數據通訊效率較低。在本項目中，我們(men) 采用了第二種方案。

3.基於(yu) DDE方案的實現

    3.1 DDE的概念

    DDE是WINDOWS平台上的一個(ge) 完整通信協議，它使應用程序能彼此交換數據和發送指令。DDE過程可以比喻為(wei) 兩(liang) 人對話，一方向另一方提出問題，然後等待回答。提問的一方稱為(wei) “客戶”，回答的一方稱為(wei) “服務器”。一個(ge) 應用程序可以同時是“客戶”和“服務器”，當它向其他程序中請求數據是，它充當的是“客戶”，若有其他程序向它提供數據，它又成了“服務器”。

    3.2通訊程序的數據流向

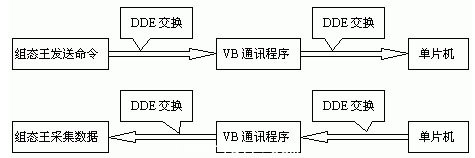

    用VB編寫(xie) 的數據通訊程序作為(wei) 中間者傳(chuan) 遞組態王與(yu) 單片機之間的數據。當組態王需要向單片機發送控製命令時，組態王充當服務器向VB通訊程序提供數據，VB通訊程序再通過串口實現對單片機的遠程控製；當組態王需要向單片機采集數據時，組態王充當客戶向VB通訊程序請求數據。組態王與(yu) 單片機通訊的數據流向如圖1。

圖1 組態王與(yu) 單片機通訊的數據流向

    3.3 代碼實現

    1．組態王的DDE設置

    組態王的DDE對話的內(nei) 容是通過三個(ge) 標識名來約定的。

    應用程序名（application）：進行DDE對話的雙方名稱

    主題（topic） ：被討論的數據域

    項目 （item） ：被討論的特定數據對象

    為(wei) 了建立DDE連接，需要在組態王的數據詞典裏建立一個(ge) DDE變量，並登記三個(ge) 標識名。組態王運行係統的程序名是“VIEW”，主題規定為(wei) “TAGNAME”，項目是在定義(yi) DDE變量時定義(yi) 的項目名稱。

    2．VB通訊程序中的DDE設置

    在VB中DDE的連接是通過控件的屬性和方法來實現的。當VB充當服務器時，需要設置LinkTopic 和LinkMode屬性；當VB充當客戶時，需要設置LinkTopic ，LinkItem和LinkMode屬性。例如，VB通訊程序作為(wei) 服務器時的設置如下：

    Sub Form_Load（）

    LinkTopic=”form1”

    LinkMode=1

    End Sub

    3．VB與(yu) 單片機的通訊

    在VB中可用Microsoft公司的32位串口通信控件Mscomm32.ocx實現與(yu) 單片機的通訊。在程序初始化時，設置Rthreshoid屬性為(wei) 1，接收緩衝(chong) 區接收到數據時觸發OnComm事件，從(cong) 而進行數據的接收和處理。

    Sub MSComm1_OnComm（）

    Select Case MSComm1.CommEvent

    Case Mscomm EV RECEIVE

    Inbuffe= MSComm1.Input

    Receivedata=Inbuffe

    MSComm1 Receive=False

    End Select

    。。。。。。。

    End Sub

4. 結論

    采用上述方案，我們(men) 在“農(nong) 水實驗田環境監測係統”項目中，很好地解決(jue) 了組態王軟件與(yu) 單片機的數據通訊。一年來，係統運行穩定可靠，產(chan) 生了良好的經濟效益。
