作用R6、R7、C4、D1是控製S1導通電路。R8、C6用於(yu) 保護可控矽S2。

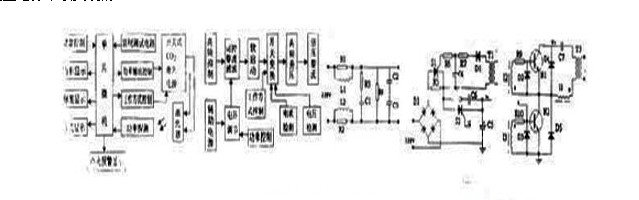

    　開關(guan) 變換電路如圖5所示，當X端由觸發電路觸發一次後，開關(guan) 管N1和N2將受I1、I2、I3的控製輪流導流（I1、I2、I3同繞在一個(ge) 環型磁芯上），T3輸出端產(chan) 生頻率約為(wei) 20KHz的交變電壓U（100V－800V），該電壓經高頻多倍壓整流電路，連接到CO2激光器上。在X端加不同的控製信號，可使CO2激光器按控製方式工作在連續、脈衝(chong) 等多種工作方式，脈衝(chong) 脈率可達1KHz。在脈衝(chong) 工作方式下，激光輸出峰值功率是平均功率的四倍。這是其它類型電源難以實現的。

4．結論

    　本CO2激光電源電路根據激光器的輸出功率的不同，設計不同的高頻升壓變壓器和多倍壓整流電路，可使輸出功率2－60瓦的CO2激光器工作。經多年CO2激光治療機使用驗證表明，本激光電源具有節能、輸出功率連續可調、工作穩定可靠、電路設計合理，工作效率達百分之八十九等優(you) 點。
