3  plc控製係統

　　3.1 控製網絡結構

　　係統硬件主要由1個(ge) 西門子cpu313c模塊、1個(ge) sm321輸入模塊、2個(ge) sm322輸出模塊、2個(ge) cpu226、2個(ge) 觸摸屏(tp170和mp277)和幾十個(ge) (施耐德和歐姆龍)繼電器構成。由於(yu) 整個(ge) 控製係統分散性和能更好方便操作，對控製係統實行mpi網絡控製，整個(ge) mpi網絡由西門子4個(ge) s7-300模塊、2個(ge) s7-200模塊和2個(ge) 觸摸屏組成，可以實現在印刷生產(chan) 線車間自由控製頂棚裏麵製冷機組，並且可以監視整個(ge) 控製係統狀態。如圖3、4所示

 　3.2 程序設計

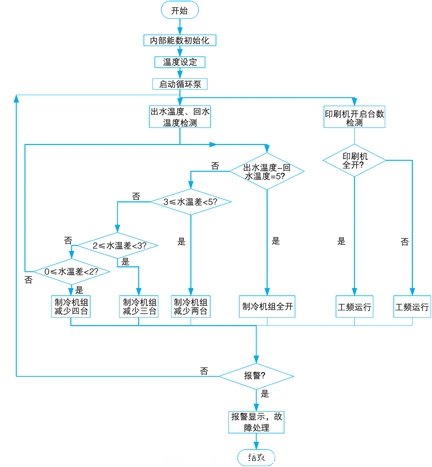

　　控製係統plc程序設計流程圖如圖5所示。

　　主要步驟包括：①程序初始化：有關(guan) 中間寄存器，寄存器的清零。②plc接受觸摸屏的指令信號，完成對製冷機組循環水路水溫的設定。③plc根據印刷機的開啟數量，決(jue) 定變頻或者工頻的運行狀態。④根據製冷機組循環水路冷水和回水溫度，控製製冷機組的啟停。⑤機械故障的報警。

　　當plc因故無法運行時，恢複製冷機組的原來的手操方式，根據uv燈開啟數量，手動啟動製冷機組運行，保證在製冷機組循環水路中有冷水流動。而在uv燈冷卻水循環水路，使所有uv燈進水電磁閥打開，水泵取消變頻控製，直接運轉，給uv燈提供冷卻水，保證安全生產(chan) 的需要，提高係統的可靠性。

            圖5 plc程序設計流程圖

            圖6 觸摸屏主界麵圖 #p#分頁標題#e#



4  界麵設計

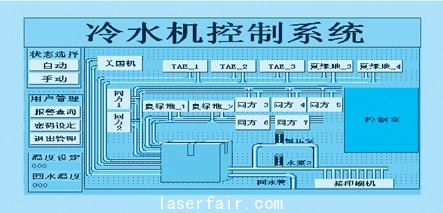

　　如圖6所示為(wei) 觸摸屏主界麵圖。該界麵形象地展示了整個(ge) 係統的控製過程，10台製冷機組的開啟狀態以及印刷機的開啟狀態都可以如實地加以顯示。有自動、手動切換的按鈕，有參數設定區，有用戶管理區域包括報警查詢以及用戶權限的密碼設置。整個(ge) 界麵簡單明了易於(yu) 現場操作。

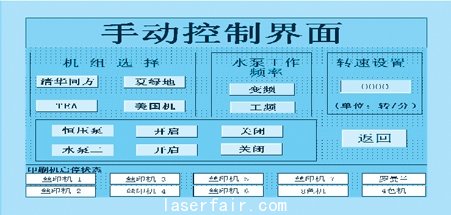

　　在操作櫃上觸摸屏主界麵上(如圖6)單擊手動按鍵，輸入係統密碼，即可進入手動界麵如圖7所示。

　　在手動界麵下可以進一步進入各個(ge) 製冷機組啟動停止操作界麵，以及啟動停止水泵等，並且可以監視印刷機生產(chan) 線的狀態。

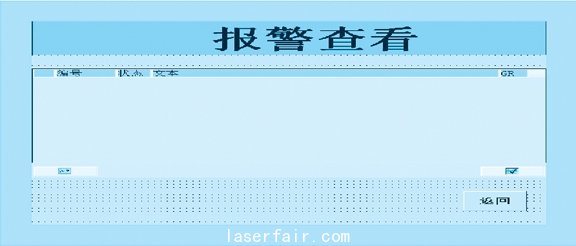

       報警查詢子界麵如圖8所示。①係統運行時，出現係統局部故障(如製冷機故障，水泵故障等)，操作櫃上有聲光報警器報警，並可到觸摸屏上主界麵圖7上按報警查詢可以查看報警故障類型如圖九所示，進行相應的故障處理。處理完後，把操作櫃和控製櫃上任意複位報警按鈕打向右邊，清除聲光報警故障報警，故障消除後確保操作櫃和控製櫃上複位報警按鈕都打向左邊。②變頻器故障時修好後必須按控製櫃上複位按鈕令其複位，不然會(hui) 一直保持故障顯示。③非正常係統關(guan) 機：係統在突然斷電等非正常關(guan) 機情況，係統重啟後，請仔細檢查觸摸屏上各個(ge) 按鍵的狀態和水泵的轉速值，並確認當前正在工作的印刷機其旁邊的開冷水開關(guan) 是否開啟。

            圖7 觸摸屏手動界麵

            圖8 報警查詢界麵



5  結束語

　　該控製係統已連續運行一年多，係統運行穩定、安全可靠、節能效果好、自動化程度高、操作方便、直觀；減輕了工人的勞動強度，充分發揮了plc運算速度快、功能強、程序設計簡單、修改程序方便、接線少、故障率低、維護保養(yang) 容易、使用靈活、抗幹擾能力強等優(you) 勢和觸摸屏友好的人機界麵功能，獲得了用戶滿意的使用效果，值得推廣。
