都說，光纖激光加工設備的“心髒”是激光器，那什麽(me) 是光纖激光加工設備的“血管”呢？

如果按照作用來劃分，那麽(me) 『冷水機』當之無愧，通常被稱之為(wei) “激光器水箱”的冷水機，他的作用可不僅(jin) 是給激光器降溫，切割頭的降溫也是主要依賴於(yu) 冷水機，那麽(me) 今天就來聊聊光纖激光加工設備的“血管”——冷水機的工作原理、日常保養(yang) 和注意事項。

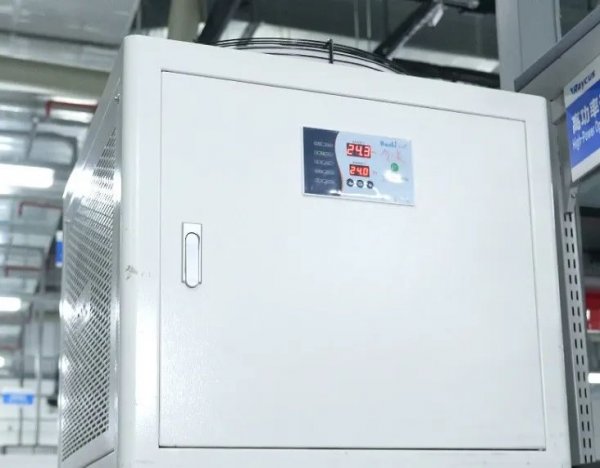

冷水機

01、激光設備為(wei) 什麽(me) 需要冷水機?

激光設備的主要工作原理是由電能轉化為(wei) 光能，因為(wei) 能與(yu) 能之間的轉換不是百分百的，所以在一部分電能轉化成光能的同時，另一部分轉換成了熱能；另外設備的運轉和金屬的摩擦也會(hui) 導致激光切割頭產(chan) 生大量的熱能。

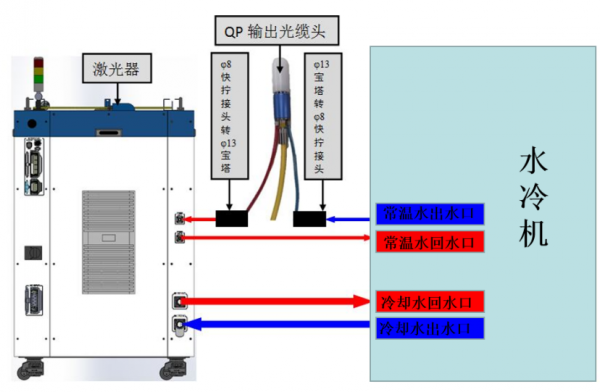

激光器冷卻係統連接示意圖

熱能留在激光器和切割頭裏麵，輕則影響加工效果，重則損壞裏麵的部件。大家都知道激光器和切割頭成本較高，損壞後的維修和更換價(jia) 格也十分昂貴，因此利用水冷散熱，可以降低設備的損耗率，降低維護成本。

02、冷水機是怎麽(me) 工作的？

水冷機也稱冷水機，是一種可以提供恒溫、恒流、恒壓的冷卻水設備，水冷機分為(wei) 風冷式冷水機和水式冷水機兩(liang) 種，激光加工中常見的為(wei) 水式冷水機，也是本文要講的機型。常見的激光設備冷水機可以提供兩(liang) 路溫度穩定的冷卻介質，一路使用低溫冷卻液為(wei) 激光器降溫，另一路使用常溫冷卻液為(wei) 切割頭降溫。

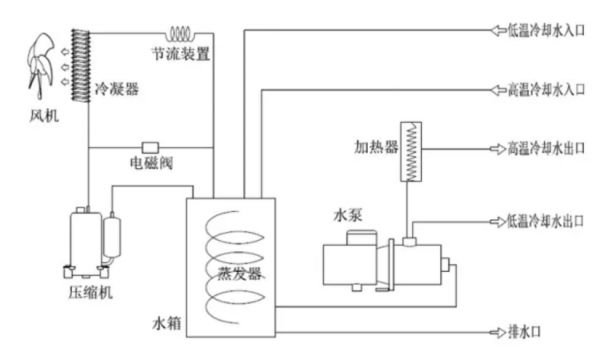

水冷機的原理圖

冷水機的主要工作原理是將電能轉化為(wei) 機械能，利用其自帶的壓縮機將過熱蒸汽壓縮成高溫高壓的氣體(ti) ，然後排向冷凝器並轉化成高壓液體(ti) ，再流經節流裝置（膨脹閥或毛細管） 降壓，最後變成低溫低壓的過冷液體(ti) ，低溫低壓的過冷液體(ti) 再進過蒸發器汽化吸熱成過熱蒸汽，再次回到壓縮機進入下一個(ge) 循環，實現製冷功能。

03、冷水機日常怎麽(me) 進行維護和保養(yang) ？

首先是常規的檢查，每隔一周，需檢查水冷機水箱水位是否滿足要求，每個(ge) 月檢查一次水冷機水質是否出現變化(顏色、氣味、雜質等)。其次是定期的更換和清潔，可以參考以下更換和清潔周期。

過濾網清潔周期：根據水質情況，每周一次檢查過濾網是否堵塞(激光器進水口過濾網、水冷機過濾網)，激光器的進水口過濾網在激光器進水口Y型口中，水冷機的過濾網可根據水冷機型號確認位置，一般在出水管路上。

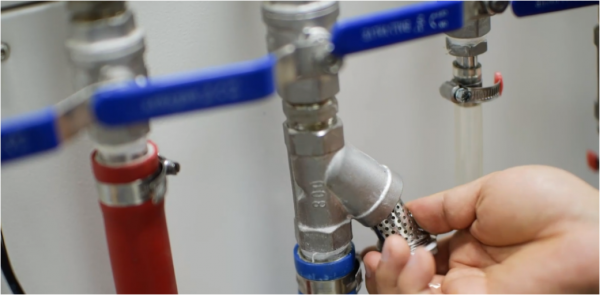

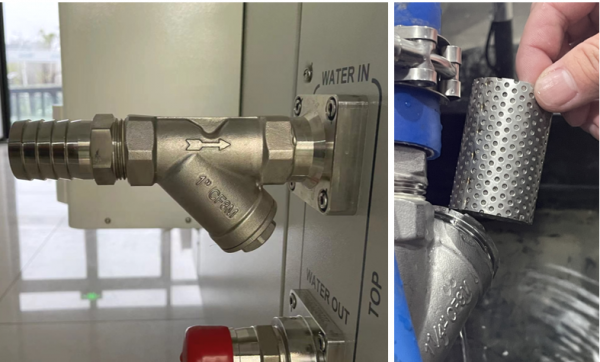

激光器進水口過濾網

拆下水冷機過濾網

隔塵網清潔周期和清潔步驟：隔塵網在水冷機兩(liang) 側(ce) ，隔塵網很容易拿下，當灰塵多時，可增加清潔頻率。卸下隔塵網，用空氣噴槍將隔塵網上的灰塵清除，油性汙垢請用中性洗滌劑清洗，隔塵網重新安裝前應漂洗和晾幹。

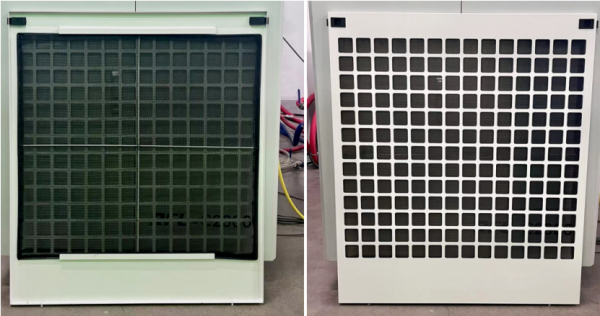

冷水機隔塵網

濾芯更換周期：檢查水冷機濾芯是否汙染，最長半年需更換一次水冷機濾芯（根據實際機型，有的沒有濾芯）。

冷卻水更換周期：根據水質情況更換冷卻水，最長3個(ge) 月需更換一次冷卻水。水冷機的水箱並非密封的，長期暴露在有粉塵的環境中，粉塵、金屬屑及細菌進入冷水中導致水變質，產(chan) 生不溶解水的物質後附著在激光器水路內(nei) 壁上，從(cong) 而阻塞水路造成水流量下降，降低降溫效果。如出現這種情況就要及時將變質的冷卻水全部放掉，更換新的冷卻水。

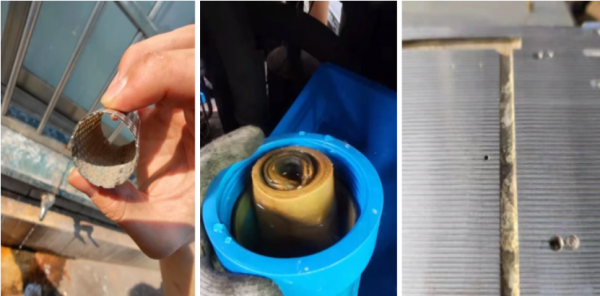

被汙染後的過濾網、濾芯和激光器水路

04、怎麽(me) 選配對應冷卻水？

冷卻水選擇蒸餾水、去離子水。選用這兩(liang) 種水的的原因是蒸餾水或者去離子水在循環加熱過程中不易產(chan) 生水垢。嚴(yan) 禁使用桶裝純淨水、自來水。

蒸餾水和去離子水

05、怎麽(me) 更換冷卻水？

更換冷卻水的步驟

1、斷開設備電源及水冷機電源。2、把水冷機及激光器內(nei) 的水放幹，清洗水箱並排幹水。3、清理水冷機水的過濾網、濾芯（有的水冷機沒有濾芯，具體(ti) 情況谘詢水冷機廠家）以及激光器進水口的過濾網。4、安裝好過濾網、濾芯。5、往水冷機注入蒸餾水，達到標準液位。6、開啟水冷機讓水循環起來，查看水冷機液位顯示，液位下降的話再加入蒸餾水。注：為(wei) 防止細菌藻類滋生，可以在冷卻水中加入10%的酒精。

06、冷水機日常維護還有什麽(me) 需要特別注意的？

環境溫度0度及以下時，建議廣大用戶給激光器的冷卻水裏添加防凍液，添加防凍液後可以降低水的冰點，使冷卻水不結冰。防凍液的選擇、配比和添加可查看以下文章——《激光器冬季養(yang) 護指南》。

防凍液不可長期使用：任何防凍液不能完全替代等離子水，防凍液具有一定的弱腐蝕性隻可短期使用，長期使用會(hui) 導致激光器及切割頭光學器件損壞，造成不必要的損失。冬天過後，必須用蒸餾水或者去離子水清洗管路，尤其是水冷機的過濾網、濾芯和激光器進水口的濾芯，並恢複蒸餾水或者去離子水作為(wei) 冷卻液。

如果長時間停機，比如春節停工或者激光器運輸前必須排空冷水機內(nei) 的冷卻水，並且將壓縮空氣將設備內(nei) 包括激光器、冷水機的殘留水吹淨，防止內(nei) 部結冰或者漏水導致器件損壞。

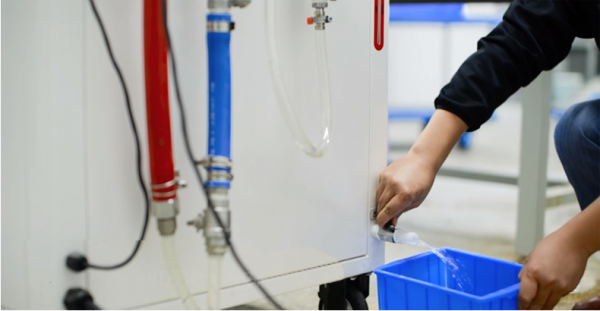

排空冷水機內(nei) 的冷卻水
