1 引言

　　在工業(ye) 過程實時控製中，連軸器的滑動監測和電機轉速的檢測是非常重要的，它對電機的安全保護乃至整個(ge) 裝置的平穩運行都有著至關(guan) 重要的影響。因此，一個(ge) 具有高分辨率、快捷而準確的監測係統是必不可少的。隨著單片機和傳(chuan) 感器技術的不斷推陳出新，特別是高性價(jia) 比的單片機芯片的湧現，轉速測量和控製普遍采用了以單片機和高性能的傳(chuan) 感器為(wei) 核心組成的數字化、智能化的係統。本文介紹了一種高精度智能儀(yi) 表和接近開關(guan) 傳(chuan) 感器對電機轉速進行測量以及對摩擦離合器的同速監測。

2 工藝介紹

　　摩擦離合器是利用摩擦力傳(chuan) 遞扭矩的離合器。接合時，主﹑從(cong) 摩擦件在一定壓力下壓緊。主動軸轉動時，接合麵間產(chan) 生足夠大的摩擦力，帶動從(cong) 動軸轉動。分離時壓緊力消失，接合麵分離，摩擦力隨之消失，從(cong) 動軸不動。摩擦離合器的工作可分為(wei) 接合﹑正常工作和分離三個(ge) 階段。在接合和分離階段，從(cong) 動摩擦件的轉速低於(yu) 主動摩擦件，會(hui) 產(chan) 生打滑現象，導致工作麵發熱和磨損。在正常轉動過程中，要求摩擦麵緊密接觸，否則會(hui) 造成摩擦麵損壞，甚至導致生產(chan) 事故。

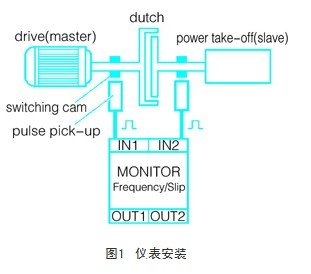

　　現在以煉油廠聚丙烯造粒機為(wei) 例介紹接近開關(guan) 在滑動監測中的應用。聚丙烯擠壓造粒主電機與(yu) 螺杆壓縮機連軸之間采用摩擦離合器。在開車過程中，儀(yi) 表控製電磁閥打開，動力風推動摩擦離合器結合，主電機（master）帶動螺杆連軸器部分（slave）轉動。螺杆壓縮機連軸經過變速後直接控製螺杆轉速，一般情況下，電機的轉速是1000prm/m，螺杆的轉速為(wei) 200prm/m。在正常生產(chan) 過程中主電機與(yu) 螺杆壓縮機連軸的同速轉動是非常重要的。因此，在摩擦離合器的主電機和螺杆壓縮機連軸部分分別安裝了高精度的儀(yi) 表，在線監測同速狀態和電機的轉速。儀(yi) 表顯示主電機和螺杆連軸器部分的轉速，並把檢測控製信號引入plc，一旦出現滑動，造粒機立刻停機，保護設備安全。儀(yi) 表安裝如圖1所示。
