1引言

　　激光掃平儀(yi) 能提供一個(ge) 水平基準麵，可以通過目視(或用探測器接收)在一定半徑範圍內(nei) 控製任一點的高度。它在工程、室內(nei) 裝璜等領域得到了廣泛的應用。

　　目前國內(nei) 外現有的激光掃平儀(yi) 大致有三類：水泡式激光掃平儀(yi) 、自動安平激光掃平儀(yi) 和電子自動安平掃平儀(yi) 。本文主要介紹水泡式激光掃平儀(yi) 。水泡式激光掃平儀(yi) 具有體(ti) 積小、價(jia) 格合理、操作方便等優(you) 點。

　　2水泡式激光掃平儀(yi) (示圖中簡稱儀(yi) 器)工作原理和主要參數

　　2.1水泡式激光掃平儀(yi) 工作原理

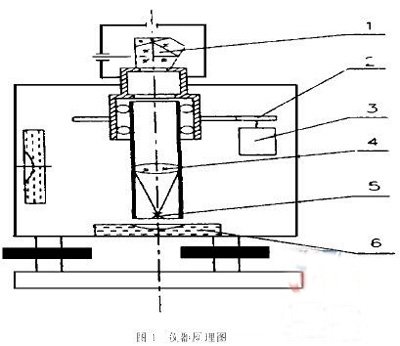

　　如圖1激光二極管5發出的激光，經物鏡4後，再經五角棱鏡1分光後，分成兩(liang) 束光，一束直接通過，另一束改變90°方向，由直流電機3通過齒輪2帶動儀(yi) 器的旋轉頭旋轉形成一個(ge) 掃描的激光平麵，儀(yi) 器上還裝有水準器6(長水泡)，用於(yu) 安平該儀(yi) 器。

　　儀(yi) 器使用的五角棱鏡使儀(yi) 器能同時發出相互垂直的兩(liang) 束激光，水平線與(yu) 垂直線方向之間的夾角精度主要取決(jue) 於(yu) 五角棱鏡的製造精度。

　　2.2水泡式激光掃平儀(yi) 主要參數

　　管狀水準泡角值60″/2mm

　　激光器激光波長635nm

　　儀(yi) 器掃描速度0—300r/min

　　儀(yi) 器在水平及垂直麵控製時的最大偏差不大於(yu) ±7mm/50m

　　儀(yi) 器垂直線與(yu) 水平線之間的允差不大於(yu) 30″#p#分頁標題#e#

　　工作半徑不小於(yu) 100m(用探測器)

　　電源直流4.5V

        3水泡式激光掃平儀(yi) 的精度測試方法

　　3.1試驗工具

　　試驗工具：回轉平台，帶毫米刻度標尺，精密水準儀(yi) 。

　　3.2試驗過程

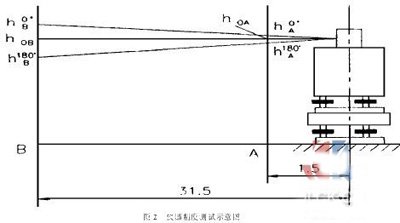

　　3.2.1如圖2用水準器調整回轉平台，使回轉平台處於(yu) 水平狀態。當儀(yi) 器安置在回轉平台上後，平移或轉動儀(yi) 器，回轉平台圓水泡都應居中。

　　3.2.2距儀(yi) 器1.5m(A點)、31.5m(B點)處放置標尺，開機，儀(yi) 器輸出激光束，並使激光光斑盡量小，在A、B兩(liang) 處讀取光斑中心的高度，將水準儀(yi) 置兩(liang) 標尺中間，利用等距前後視確定標尺零位hOA，hOB。

　　3.2.3將儀(yi) 器麵板正對標尺位置為(wei) 0°方位，整平儀(yi) 器，然後開機，水平水泡安置兩(liang) 次，分別在A、B標尺處讀取激光光斑中心高度值hA’、hA″、hB’、hB″。

　　3.2.4順時針方向轉動儀(yi) 器，分別在90°、180°、270°三個(ge) 方向按3.2.3操作。

       計算結果可知：L=30m時，五角棱誤差不大於(yu) 3mm，滿足不大於(yu) 4.5mm/50m，安平調整誤差不大於(yu) 4.5mm/30m，滿足互差小於(yu) 7.5mm/50m，表明該儀(yi) 器達到了技術指標所要求的測試精度。

　　4水泡式激光掃平儀(yi) 垂直方向誤差的檢驗水泡式激光掃平儀(yi) 除了可以作為(wei) 水平基準外，還可以作鉛垂掃描，掃出垂直的激光平麵

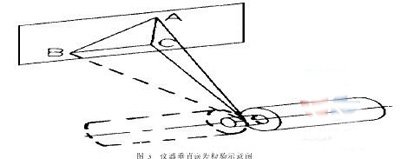

　　4.1如圖3所示，將激光掃平儀(yi) 平臥，垂直水泡居中，使激光在垂直方向自上(A點)而下(C點)掃描。

　　4.2將激光掃平儀(yi) 旋轉頭調180°(如圖3虛線位置)，再使垂直水泡居中，使激光先與(yu) A點重合，自上而下掃描至B點，B點與(yu) C點須在同一水平線上，若B、C兩(liang) 點不重合，則表明儀(yi) 器在垂直方向存在誤差，若誤差超出±7mm/50m，就需調整垂直水準器校正螺釘，使激光點在B、C兩(liang) 點中間(或在±7mm/50m範圍內(nei) )時，垂直水準器水泡居中。
