1 引 言

　　現場設備層中的設備種類繁多，有傳(chuan) 感器、啟動器、驅動器、I/O部件、變送器、閥門等等，當然也包括現場檢測儀(yi) 器儀(yi) 表設備。PLC是現場設備控製層不可缺少的部分，已經非常普及，如何簡便地實現與(yu) PLC的交互已經成為(wei) 眾(zhong) 多廠商新的競爭(zheng) 戰場。由此產(chan) 生了人機界麵等軟件產(chan) 品，這些產(chan) 品的出現簡化了對PLC的控製、操作，使PLC的應用更加方便；但也有其共同的缺點，價(jia) 格普遍偏高和可二開發性較差。VB作為(wei) “原始”的編程語言在這兩(liang) 方麵無疑有著明顯優(you) 勢的，本文結合一個(ge) 簡單的案例，用比較基礎的概念討論如何通過VB實現PC與(yu) PLC之間的通信問題，這對剛涉步控製領域的工程師或許是有幫助的。在現場設備層中各式各樣的設備都可以和計算機聯機，而最簡單的自動化聯機方式就是使用串行通信，VB提供了串行通信控件可以讓開發者開發出串行通信的係統程序，以下是對相關(guan) 問題的粗略討論。

2 串行通信基本概念

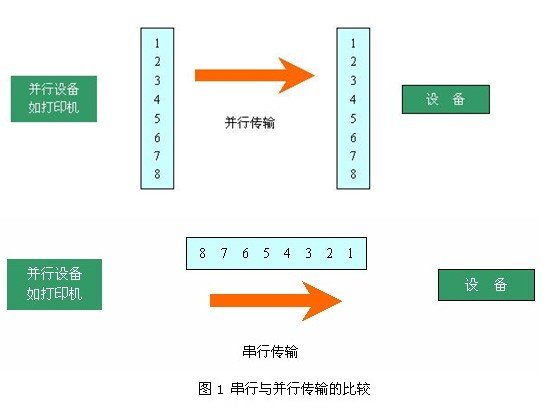

　　數據通訊中有兩(liang) 種類型的通信形式，即並行通信（Parallel Communication）和串行通信（Serial Communication）。例如，如果有8位數據需要傳(chuan) 送，那麽(me) 並行通信一次就可以完成8位的傳(chuan) 輸量；而串行一次隻能傳(chuan) 送1位。圖1表示了兩(liang) 種不同的通信模式，常用的串行通信也有兩(liang) 種，分別為(wei) RS-232和RS-485。

　　2．1 RS-232 串行通信

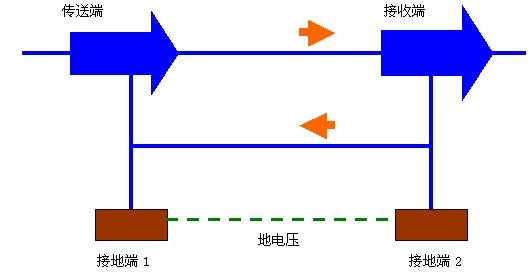

　　RS-232的信號準位是參考地線而言的，如圖2所示。相對於(yu) 參考接地端1傳(chuan) 輸端傳(chuan) 送數據；接收端則相對於(yu) 參考接地端2複現出傳(chuan) 送端的傳(chuan) 送的數據。

　　圖2 RS-232 串行通信示意圖

    由圖2可知，由於(yu) 兩(liang) 個(ge) 接地端準位不一定一樣，而且很容易受到幹擾，所以信號在RS-232線路傳(chuan) 輸時，很容易產(chan) 生錯誤。

　　2．2 RS-485串行通信

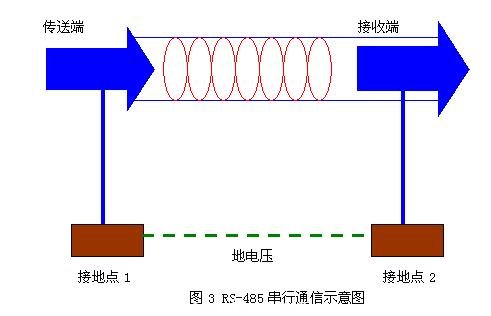

　　RS-485的信號傳(chuan) 輸方式如圖3所示。

#p#分頁標題#e#　　

　　RS-485的信號被傳(chuan) 送出去時會(hui) 分成正負兩(liang) 條線路，當到達接收端後，在將信號相減還原成原來的信號；如果將原始的信號表示成（DT），而被分成的信號分別標示成（D+）及（D-），則DT=（D+）-（D-）。同理，接收端在接收到信號後，也依據上式還原成原來的樣子。如果線路受到幹擾，兩(liang) 條線路的信號分別為(wei) （D+）+Noise與(yu) （D-）+Noise。接收端還原信號為(wei) （DT）= ［（D+）+Noise］-［（D-）+Noise］，與(yu) 先前結果一樣，所以RS-485可以有效的防止噪聲的幹擾。
