一般情況下，當用戶購買了激光切割機，激光切割機廠家都會提供免費上門培訓的服務，用戶都知道使用激光切割機很簡單的，但是還是有很多用戶反映不會調光路。很多原因是新機器買回去光路一般很少會偏，調光路用得少就比較容易忘記。
由於激光切割機長期的運作摩擦，時間久了光路還是會偏，這時候我們就要好好把光路調好，不然材料就切不穿，或是切割效果不好，因為大部分激光切割機本身都是采用的飛行式光路係統。隻有激光管、反射鏡架（A、B、C）及聚焦鏡和相應的調節裝置的完美配合才能達到最好的效果，加工出最好的產品來，這是使用激光切割機的核心部分。
在此，我們專門整理製作了一份書麵的教程供大家學習。

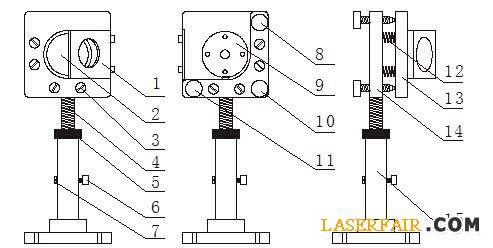

a、反射鏡架A
1.光靶放置架2.反射鏡3.拉簧鎖緊螺絲4.調節螺杆5.調節螺母6.鎖緊螺絲a
7.鎖緊螺絲b8.調節螺絲M19.反射鏡鎖緊片10.調節螺絲M11.調節螺絲M2.
12.拉簧13.反射鏡安裝板14.支撐板15.底座
b、反射鏡架B(其安裝底板與A鏡架不同外其餘相同)
1.安裝底板（可左右移動）
2.鎖緊螺絲

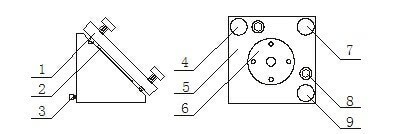

c、反射鏡架C
1.反射鏡調整板2.反射鏡3.鎖緊螺絲4.調節螺絲M15.反射鏡調整板
6.反射鏡壓緊板7．調節螺絲M8.鎖緊螺絲9.調節螺絲M2

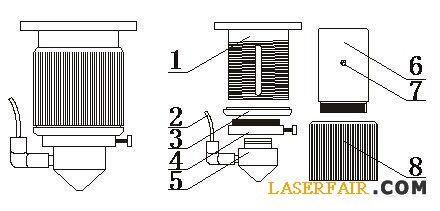

d、聚焦鏡
1.聚焦鏡內筒2.進氣管3.限位螺圈4.氣嘴過渡套
5.氣嘴6.鏡筒7.限位螺絲8.調節套筒
3、光路的調整
（一）
（1）第一道光的調整
用美紋紙貼在反射鏡A的調光靶孔上，手動點動出光（注此時功率不要用太大），微調反射鏡A的底座及激光管支架，使光打在靶孔中心，注意光不能被擋；
（2）第二道光的調整
將反射鏡B移至遠程，用張硬紙板由近至遠出光，把光導進十字光靶裏，因為遠程光在靶裏邊則近端一定在靶裏邊，接著把近端和遠程光斑調為一致，即近端怎偏，遠程也跟著怎麽偏，使十字架在近端和遠程光斑中都處在同一個位置即近是（遠是）說明光路與Y軸導軌平行。
（3）第三道光的調整（注：十字架將光斑左右對分）
將反射鏡C移至遠程，把光導進光靶，在進端與遠程各打靶一次，對比十字架的位置調成跟近端光斑中十字架的位置一樣，這時表明光束與X軸平行。此時光路偏裏或外，則需將鏡架B上的M1、M2、M3同鬆或緊，直至左右對分。
（4）第四道光的調整
用一塊美紋紙粘在出光口上，使出光孔在膠紙上留下一個圓形痕跡，點動出光，取下膠紙觀察小孔位置，視情況調節鏡架C上的M1、M2、M3直至光斑圓且正為止。
（二）焦距的測量方法：用我們激光切割機廠家配的焦距尺，將噴嘴上下升降放在焦距尺的數字5上麵，此時的光是最亮最強的，然後緊鎖螺絲。
（三）以四方塊所示（如圖）
（1）切割麵往左偏，激光頭太低或垂直光反射鏡太高，如圖標向D麵斜，說明光偏低，二種解決方法：1、放低垂直光反射鏡C，將M1、M2、M3同時逆時針轉；2、升高激光管（順時針）
（2）切割麵往右偏，激光頭太高或垂直光反射鏡C太低，如圖標向B麵斜，說明光偏高，二種解決方法：1、抬高垂直光反射鏡C，將M1、M2、M3同時順時針轉；2、降低激光管（逆時針）
（3）切割麵偏裏，激光進垂直光反射鏡偏外或反射鏡座B偏外，如圖標向A麵斜，說明光路偏外，二種解決方法：1、調進反射鏡座B，2、將反射鏡B上的M1、M2、M3同時調進（順時針）
（4）切割麵偏外，激光進垂直光射鏡偏裏或反射鏡座B偏裏，如圖標向C麵斜，說明光路偏裏，二種解決方法：1、調出反射鏡座B，2、將反射鏡B上的M1、M2、M3同時調出（逆時針）
關於激光切割機光路調節的方法就是這樣的，不知道你是否已學會。
