降低零部件磨耗的方法有兩(liang) 大類，一類是采用硬質材料，提高耐磨性；另外一類是采用減摩材料，降低摩擦係數。本項目通過激光非平衡合成技術，在材料表麵添加納米超硬質耐磨相（TiB₂、TiC、 WC）和減摩相（h-BN, h-WS₂, h-MoS₂），快速合成金屬基耐磨減摩複合材料層，利用納米耐磨相和減摩相的小尺寸效應，將耐磨和減摩有機結合起來，這是表麵工程領域的一大突破。

圖1為(wei) 熔覆層的組織形貌，可以看出熔覆層內(nei) 存在大量納米尺度的h-WS₂和WC相，其摩擦磨損結果見圖2所示。

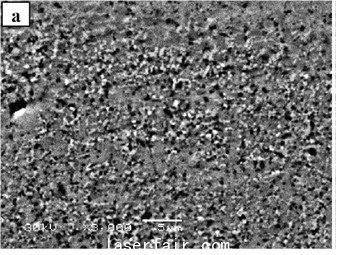

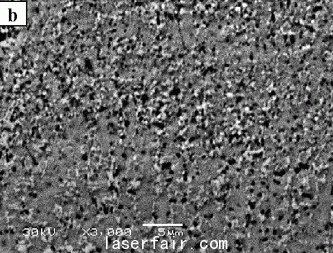

圖 1 激光熔覆Ni－h-WS₂－WC的組織形貌

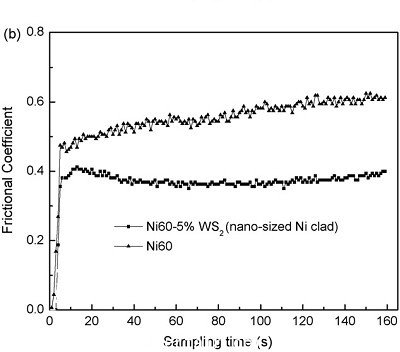

圖 2 激光熔覆層摩擦係數對比

激光熔覆Ni－h-BN－WC的組織形貌見圖3所示，摩擦磨損性能見圖4和表1所示。

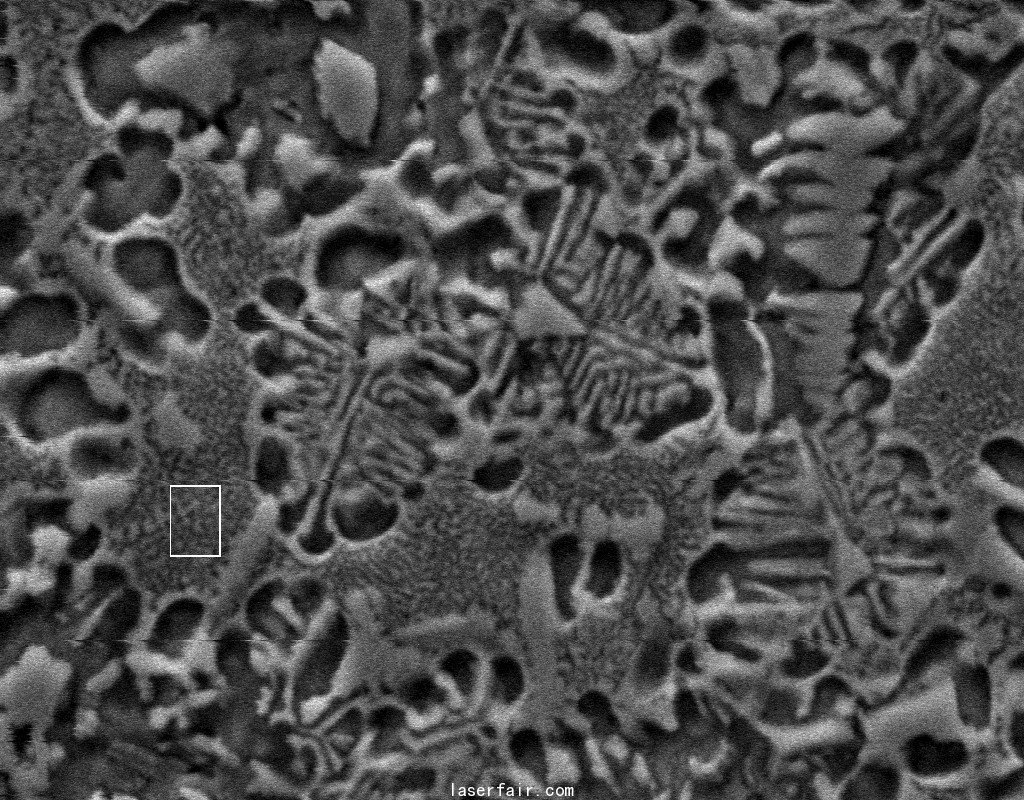

                 圖 3 激光熔覆Ni－h-BN－WC的組織

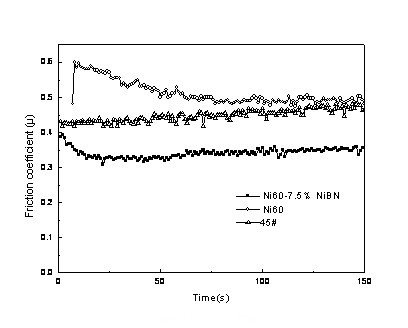

圖 4 激光熔覆Ni－h-BN－WC層的摩擦係數測定

#p#分頁標題#e#表1 激光熔覆塗層的磨損試驗結果
