手征性耦合芯徑光纖能夠縮放單模光纖的芯徑尺寸──這對於(yu) 高精度材料加工應用中所需要的高峰值功率激光器的運行是必不可少的。

Phill Amaya

越來越多的高精度材料加工應用需要使用短脈衝(chong) 激光器。這些應用包括印刷電路板和柔性電路板上的微盲孔鑽孔、半導體(ti) 存儲(chu) 器修複、太陽能電池邊緣隔離和薄膜圖形化，以及LED製造中的藍寶石基板劃線。^[1]所有這些應用的典型特征都是小型化日益加劇，和/或在降低製造成本方麵麵臨(lin) 持續不斷的壓力。

小型化和縮減特征尺寸是采用短脈衝(chong) 激光的主要原因。為(wei) 了減小工件上的熱影響區和隨之而來的對附近元件的潛在損害，通常需要小於(yu) 80ns的脈寬。微米級特征也偏向於(yu) 更短的波長，因為(wei) 短波長可以實現更小的聚焦光斑尺寸。材料的吸收特征也是確定激光波長時需要考慮的一個(ge) 關(guan) 鍵因素。

此外，隨著特征尺寸的縮小，在單個(ge) 設備中或單位麵積內(nei) 會(hui) 出現更多的特征，因此必須增加激光脈衝(chong) 重複率，否則設備的製造周期將會(hui) 延長。由於(yu) 特征是製造於(yu) 基底之上的，當基底的尺寸同時增長時，上述要求就變得更加迫切。例如，在過去10年中，半導體(ti) 內(nei) 存芯片的最小特征尺寸從(cong) 150μm下降到了60μm。與(yu) 此同時，矽晶圓的尺寸從(cong) 200mm增加到了300mm。因此，可以印刷在單個(ge) 晶圓上的特征數量已經躍升了14倍。在這個(ge) 例子中，特征尺寸的減小也推動了加工過程采用紫外波長以形成更小的光斑尺寸。這些進展推動激光器開發人員將基頻波長為(wei) 1.0μm左右的平均輸出功率提高了10倍，並且將應用波長移至355nm。在其他微電子應用中，這種趨勢同樣十分明顯。表麵積的增加和加工時間的減少，推動了太陽能電池加工技術的進一步發展。

目前，大多數納秒脈衝(chong) 應用都是通過二極管泵浦固體(ti) （DPSS）激光器來實現的。DPSS激光器的性能反映了超過20年的不斷創新，這是其他激光技術很難匹敵的。然而，有跡象顯示，一些應用需求的發展可能會(hui) 超過DPSS激光器的實際能力。更小的光斑尺寸要求和材料問題正將脈寬推入皮秒區域，但即使脈衝(chong) 重複頻率增加，也必須保持所需的單個(ge) 脈衝(chong) 能量。創造性的解決(jue) 方案正在出現，如“雙光束”技術，這一技術通過複用兩(liang) 個(ge) 脈衝(chong) 光源輸出的激光來達到兩(liang) 倍的脈衝(chong) 重複率。另一種“混合”方法是利用一個(ge) 低功率、高脈衝(chong) 重複率的光纖激光器，通過分離脈衝(chong) 生成與(yu) 功率放大這兩(liang) 項功能來為(wei) DPSS放大器提供光源。雖然使用了這些解決(jue) 方案，但的確增加了成本和複雜性，在其向更高的輸出發展時將有所受限。

光纖激光器

在所有的解決(jue) 方案中，光纖激光器是理想的能夠滿足當前和發展中的短脈衝(chong) 應用要求的下一代光源。表1中列出了主要目標規格。光纖激光器具有高單程增益，簡化了放大器的設計，並可直接提高平均功率，這使其對於(yu) 短脈衝(chong) 應用來說很有吸引力。在這些應用中，需要高峰值功率運行以達到所需的脈衝(chong) 能量和脈寬，而要實現高峰值功率運行需要增大光纖芯徑尺寸，這是其難點所在。如果不增大芯徑尺寸，非線性光學效應將會(hui) 引起光譜展寬和輸出功率的不穩定。目前采用20μm芯徑的雙包層光纖（DCF）的商用光纖激光器，可在10ns脈衝(chong) 內(nei) 提供最高25kW的峰值功率，在100kHz的工作頻率下產(chan) 生25W的平均功率。這隻是表1中目標平均功率的四分之一，也是目前DPSS激光器所能達到的平均功率的一半。在一個(ge) 有望進一步提高功率的解決(jue) 方案中，包括一種名為(wei) 手征性耦合芯徑或3C光纖的獨特結構的光纖。^[2]

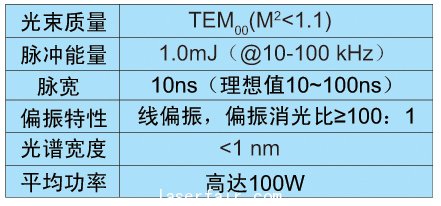

表1：光纖激光器的目標指標

這種3C光纖的芯徑比傳(chuan) 統的雙包層、大模場麵積光纖大得多，並且能夠實現單模輸出。手征性耦合芯徑光纖由中心的導引纖芯和至少一根螺旋型圍繞在中心纖芯周圍的衛星纖芯組成（見圖1）。這種結構設計可以有選擇的將中心纖芯中的高階光學模耦合到衛星纖芯（Satellite Core）中，同時隻有LP₀₁模在中心纖芯中傳(chuan) 輸。合適的衛星纖芯參數和螺旋周期導致被耦合進入衛星纖芯的光模式被散射到包層中，因而損耗很高。這種概念可以應用到非常大芯徑的光纖的設計中（見圖2）。

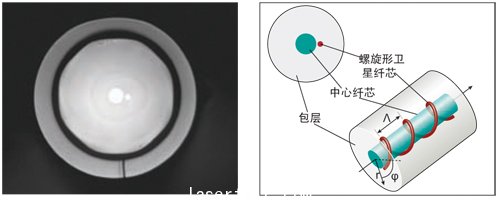

圖1：手征性耦合芯徑光纖使用1根中心導引纖芯，以及至少1根螺旋型圍繞在中心纖芯周圍的衛星纖芯。插圖所示的是光纖端麵。

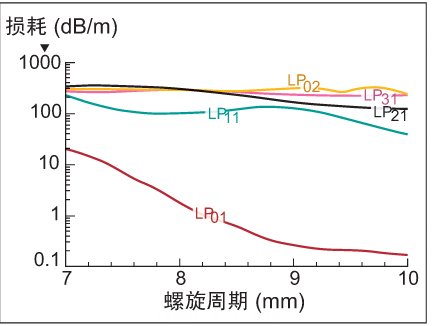

圖2：計算得到芯徑為(wei) 35μm、螺旋周期為(wei) 9mm的特定3C光纖的模式損耗。其中，LP₀₁基模的損耗小於(yu) 0.2dB/m，而高階模的損耗大於(yu) 100dB/m。^[2]

3C光纖可直接製備，製備過程與(yu) 標準的DCF有兩(liang) 個(ge) 基本區別。標準DCF是由玻璃預製棒拉製出來的，具有適當摻雜的中心纖芯。預製棒和纖芯的尺寸預先按比例搭配好，這樣在光纖拉絲(si) 塔上加熱和拉製時就會(hui) 縮小到所需要的光纖尺寸。3C光纖的預製棒包括兩(liang) 根摻雜纖芯。一根纖芯在預製棒的中心軸上，另一根衛星纖芯略微偏離中心軸。接下來，當光纖拉伸時同時旋轉。這種旋轉使得偏離中心軸的衛星纖芯螺旋型圍繞在中心纖芯周圍，產(chan) 生了所需的螺旋（見圖3）。

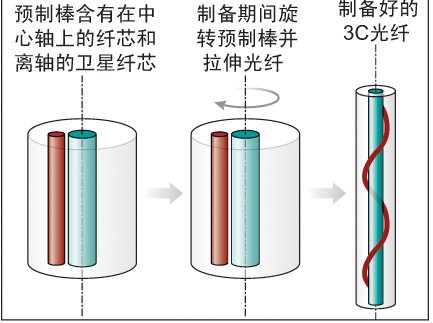

圖3：當3C光纖拉製時同時旋轉預製棒，使離軸的衛星纖芯螺旋型圍繞在中心纖芯周圍，產(chan) 生了所需的螺旋。

3C光纖的一個(ge) 重要屬性是其性能不依賴於(yu) 特定的彎曲度，這與(yu) 標準大模場麵積光纖正好相反。大模場麵積光纖通過仔細卷繞，從(cong) 而利用彎曲引起的基模和高階模之間的損耗不同來獲得單模性能，這種方法對芯徑小於(yu) 25μm的光纖有效。芯徑尺寸越大，這種方法越沒有效果。^[3]這種技術對於(yu) 光束傳(chuan) 輸和光纖元件中的使用來說也是有問題的。由於(yu) 模式辨別並不依賴於(yu) 光纖的彎曲度，因此3C光纖可以以筆直或彎曲的形態應用於(yu) 有源或無源光纖結構中。

芯徑為(wei) 35μm、摻鐿和未摻鐿（Yb³⁺）芯層的兩(liang) 種手征性耦合芯徑光纖，可作為(wei) 增益光纖並應用於(yu) 無源光纖元件結構中。針對光纖在MOPA（主控振蕩器功率放大器）結構內(nei) 性能的實驗室測試結果表明，其產(chan) 生的平均功率超過100W，脈寬為(wei) 10ns，在100kHz脈衝(chong) 重複頻率下的峰值功率達到了100kW（見圖4）。^[4]

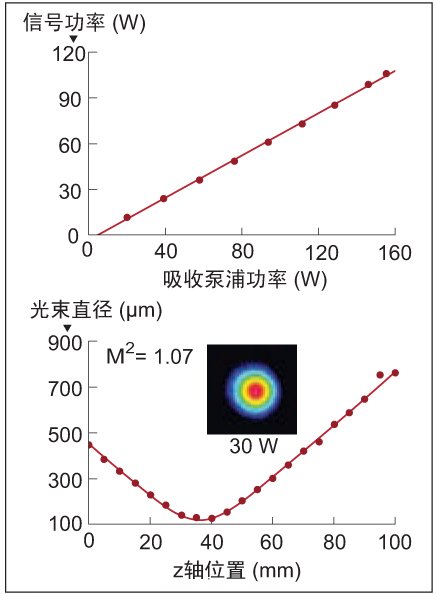

圖4：測量得到3C光纖的斜率效率（70％）和光束質量。光纖輸出的M²因子達到了1.07。

短脈衝(chong) 激光器的絕大多數應用都需要可見光和紫外光，認識到這點非常重要，因此合適的光纖激光器光源必須具有穩定的偏振輸出。光纖輸出的偏振光通常是由定向型材料應力所導致的強烈雙折射產(chan) 生的。通過光纖中的應力棒可以實現偏振輸出，並且適用於(yu) 光纖芯徑小於(yu) 10μm的情況。當光纖芯徑增加時，要在光纖芯層的更大截麵內(nei) 產(chan) 生均勻的應力變得更加困難，這意味著很難獲得高的偏振對比度。由此產(chan) 生的偏振性能對熱擾動和機械擾動非常敏感，這兩(liang) 種擾動會(hui) 造成輸出不穩定。#p#分頁標題#e#

相比之下，3C光纖的設計利用生產(chan) 過程和光纖結構來獲得低雙折射光纖。這些低雙折射的光纖可以非常穩定地保持輸入光的偏振態（見圖5）。

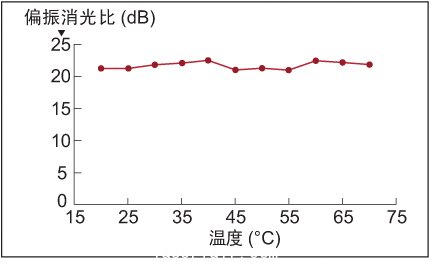

圖5：將線偏振光入射到4米長的環形3C光纖中，並將光纖從(cong) 20℃加熱到70℃，同時對輸出光的偏振態進行監測。結果表明偏振軸沒有旋轉，且偏振消光比保持在20dB以上。在顯著的機械擾動和熱擾動下，其保偏性能依舊非常出眾(zhong) 。

對縮小元件尺寸和降低製造成本的不懈追求，將繼續推動對更高性能的短脈衝(chong) 激光器的需求。作為(wei) 最新的創新之一，3C光纖具有更高的性能，可以滿足人們(men) 對於(yu) 小型化和低成本的需求。更大芯徑的單模光纖所具有的性能潛力有望使其不僅(jin) 僅(jin) 可應用於(yu) 材料加工。已經開展的使用3C光纖的三個(ge) 熱點科研應用是：定向能武器、激光等離子體(ti) 極紫外光刻和超快光譜。

在定向能應用中，需要更大的光纖芯徑以獲得所需的連續波功率，同時保持單一偏振態的窄光譜線寬。光纖激光器具有高電光效率、小尺寸，可以實現更加可靠的產(chan) 品組裝，是定向能應用的理想選擇。極紫外光刻正向依賴於(yu) 大型CO₂、脈衝(chong) 激光光源的大批量半導體(ti) 生產(chan) 邁進。基於(yu) 大芯徑單模光纖的研究表明，通過在光譜上疊加高功率脈衝(chong) 光纖激光器光源，可能建成更高效、更緊湊並且可升級的激光器光源。^[5]最後，大芯徑單模光纖是為(wei) 實際應用的超快光譜係統提供小型、耐用光源的一個(ge) 關(guan) 鍵因素。
