CUBE光纖耦合型激光器 全自動光纖輸出的半導體(ti) 激光器係統

卓越的可靠性與(yu) 性能

• 激光及基於激光的係統
• 激光測量及控製
• 精密光學
• 相關組件

主要特點

• 固定的光纖連接——不需要調整即可提供恒定功率
• 緊湊模塊化的OEM設計
• 符合CDRH安全標準，滿足科學研究及實驗室需求
• 激光頭傳導冷卻並通過熱能轉換器穩定溫度
• 模擬調製和數字調製功能
• 帶USB和RS-232控製接口

CUBE係列激光器是高性能，配置完整的半導體(ti) 激光器係統，包括了激光頭、電源、傳(chuan) 輸線、控製盒。

設置最方便，使用簡單。CUBE係列以最小的體(ti) 積提供高功率，高穩定性的激光輸出，是性價(jia) 比很高的激光器係統。

完善的係統

CUBE係列的電子、光學和熱處理模塊都集成在激光頭中。每個(ge) 完整的CUBE係統配置一個(ge) 多功能

傳(chuan) 輸線即可對其進行控製。同時，CUBE係列還包括一個(ge) 緊湊的6V電源，帶安全設置的控製盒，和USB驅動軟件。

CUBE係列

CUBE係列提供對激光器的全麵控製。首先，CUBE可以工作在自啟動的連續（CW）模式下，

也可以通過後麵板上的數字調製輸入接受外部TTL信號調製，最高可響應150MHz的調製頻率。

用戶可通過RS-232或者USB接口發出指令，調節輸出功率。控製盒的前麵板上還有模擬調製接口，

可接受最高350kHz的模擬調製信號實現對激光輸出功率的高速調整。數字信號和模擬信號調製均可

實現>250:1的調製深度。為(wei) 了實現應用中最大的靈活性，CUBE還可以工作在恒定功率狀態或恒定電流

狀態下。CUBE的多種工作模式包括CW，數字調製，模擬調製和可變功率等模式。

由於(yu) 在激光頭中集成了所有的電路，因此可以通過激光頭後麵板上的15針接口實現對激光器控製和

狀態顯示功能。其中，控製功能包括互鎖、使能和自啟動；顯示功能包括激光預發射信號、輸出功率

（通過模擬信號輸出實際發射功率）、底板溫度和故障提示信號等。每一個(ge) CUBE係列激光器都有一個(ge)

內(nei) 置光電二極管檢測激光的輸出功率，功率信號可以通過模擬輸出端或電腦讀取，同時這個(ge) 光電二極管

也提供了一個(ge) 閉環係統以穩定功率。CUBE激光器還具有兩(liang) 個(ge) 溫度探測器，可以進行熱量控製並顯示

半導體(ti) 泵源和基板的溫度。綜上所述，CUBE係列可自動實現對激光器的全方位控製，而無需額外的控製或測量設備……

軟件包

CUBE係列帶有基於(yu) Windows2000和Windows XP係統的多功能製軟件包，該軟件包具有多個(ge) 頁麵

可對激光器的狀態，控製和配置進行設置。主頁麵的儀(yi) 表板用於(yu) 顯示激光功率、電流、二極管和基板溫度。

主頁麵上部的按鈕用於(yu) 控製激光器的開關(guan) ，模式和功率。主頁麵左側(ce) 的計時器每36秒更新一次，

用於(yu) 顯示激光的實際運行時間。同時CUBE軟件包還有一個(ge) 圖文並茂的幫助頁麵，用戶可以輕鬆獲得必要的幫助。

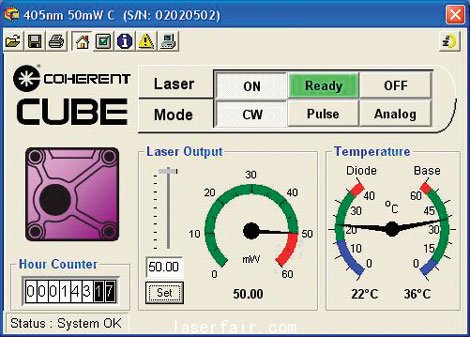

主頁麵

主頁麵提供計算機對CUBE的控製，包括激光器的開關(guan) ，功率設置和模式選擇。

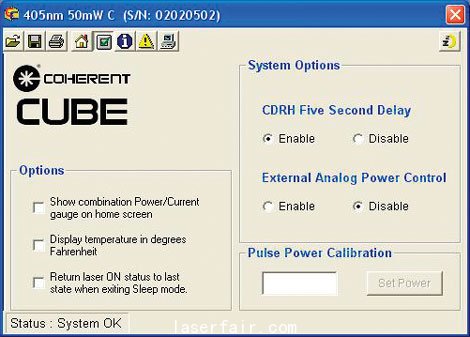

選項頁麵

選項頁麵提供相關(guan) 的設置選擇，如激光器的電流顯示、5秒延時功能、外部模擬功率控製和激光器二極管溫度。

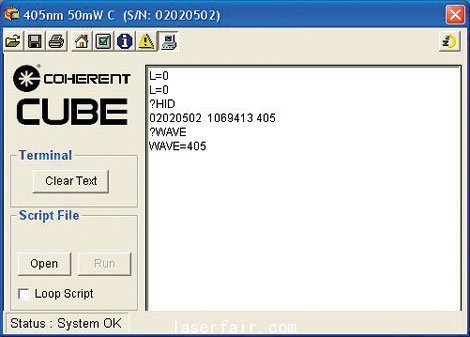

溫度頁麵

溫度頁麵提供通過命令行與(yu) CUBE直接通訊。同時可以執行腳本文件和設置成循環執行。

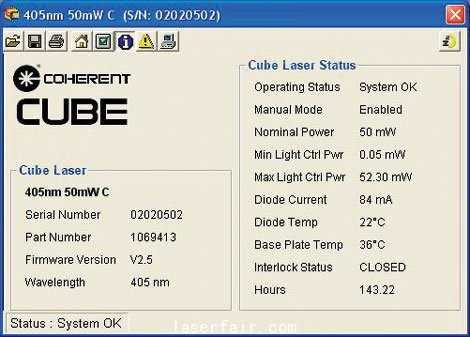

狀態頁麵

狀態頁麵提供從(cong) 序列號到運行時間的有關(guan) 激光器的各種詳細信息。獨立的故障頁麵顯示任何故障，包括互鎖故障和超溫故障。

控製盒

為(wei) 了符合CDRH IIIb 安全標準，在CUBE的前麵板中有一個(ge) 快門，並且配有一個(ge) 獨立的控製盒。#p#分頁標題#e#

控製盒包括一個(ge) 開啟激光器的鑰匙開關(guan) ，5秒開機延時，後麵板上的互鎖RCA插孔和出光指示燈。

控製盒的前麵板上有一個(ge) 用於(yu) 模擬功率控製的BNC接口，可通過使用外部電壓源（0-5V）改變CUBE的輸出功率。

傳(chuan) 輸線

CUBE通過一根功能齊全的傳(chuan) 輸電纜處理並控製其各項性能和運行。該傳(chuan) 輸電纜共有四端，

分別用於(yu) 電源傳(chuan) 輸，輸入/輸出，外部控製，RS-232。輸入/輸出端標有各信號的名稱，引腳號，

以及描述，用戶可以很方便地進行連接。例如，在2號和7號插腳之間接入伏特計，如果顯示為(wei) 2V時，

表示激光器的輸出功率到100%。

RS-232端可直接連接到電腦用於(yu) 遠程控製和顯示。

控製盒連接簡便，為(wei) 激光機的安全運行提供保障。同時通過前麵板上的BNC接口可進行模擬功率控製。

CUBE還包括一個(ge) USB線，激光器可以直接連接到任何的Windows* 2000 或者 Windows XP 係統中。

電源

CUBE帶有一個(ge) 4.8V~6.5V DC的單電源，簡化了整個(ge) 係統。每個(ge) CUBE係統標配一個(ge) 小型的帶有開關(guan) 和

一個(ge) LED的6V直流電壓源。電壓源配有一個(ge) IEC320通用輸入，可以在最大程度上匹配各個(ge) 國家的電源標準。

可靠性

CUBE的靜電放電防護達到4級標準，激光器二極管受過溫保護。二極管和光學元件都通過熱能轉換器進行

溫控保護，使係統達到最佳性能和最長壽命。我們(men) 深知可靠性是最重要的，在每個(ge) CUBE中都有一個(ge)

計算機處理器控製激光器的各個(ge) 方麵，如泵浦源，溫度控製係統及保護裝置等。

其它

為(wei) 了簡化結構和係統集成，可選的熱沉配件提供2.5英寸標準的光束高度，使用通用的螺孔樣式，

以便激光輸出仍然沿光學平台平行輸出。在高溫運行時，熱沉中還有一個(ge) 風扇可進行散熱。請注意，

標準的CUBE係統包括激光頭，控製盒，電纜，電源，手冊(ce) ，軟件包和美國電源線。但是熱沉是需要獨立訂購的。

總之，CUBE激光器使半導體(ti) 激光器成為(wei) 各種檢測儀(yi) 器的理想光源，適用於(yu) 生物醫學、粒子數監測、

共聚焦顯微成像、高速辨識係統，或者是實驗室不可或缺的小型光源。
