光譜儀(yi) 的光學分辨率定義(yi) 為(wei) 光譜儀(yi) 所能分辨開的最小波長差。要把兩(liang) 個(ge) 光譜線分開則至少要把它們(men) 成象到探測器的兩(liang) 個(ge) 相鄰象元上。因為(wei) 光柵決(jue) 定了不同波長在探測器上可分開的程度（色散），所以它是決(jue) 定光譜儀(yi) 分辨率的一個(ge) 非常重要的參數。

　　另一個(ge) 重要參數是進入到光譜儀(yi) 的光束寬度，它基本上取決(jue) 於(yu) 光譜儀(yi) 上安裝的固定寬度的入射狹縫或光纖芯徑（當沒有安裝狹縫時）。

　　Avantes 公司所提供的狹縫尺寸有： 10 ， 25 或 50μm×1000μm （高）或 100 ， 200 或 500μm×2000μm （高）。

　　在指定波長處，狹縫在探測器陣列上所成的象通常會(hui) 覆蓋幾個(ge) 象元。如果要分開兩(liang) 條光譜線，就必須把它們(men) 色散到這個(ge) 象尺寸再加上一個(ge) 象元。當使用大芯徑的光纖時，可以通過選擇比光纖芯徑窄的狹縫來提高光譜儀(yi) 的分辨率。因為(wei) 這樣會(hui) 大大降低入射光束的寬度。
　　所選光柵和入射光束的有效寬度（光纖芯徑或入射狹縫）對分辨率的影響表在光譜儀(yi) 產(chan) 品信息中都有介紹，表 3 是 AvaSpec-2048 型光譜儀(yi) 的典型分辨率表。請注意，光柵的線對數越高，色散效應隨波長變化就會(hui) 越顯著，波長越長色散效應越大（表 3 ），因此在最長波長處會(hui) 得到最高分辨率。

　　表 3 中的分辨率是 FWHM 值，即最大峰值光強 50% 處（ FWHM ）所對應的譜線寬度（ nm ）（圖 4 ）。在 “ 光柵 ” 一節中還有象元色散圖，您可以用來為(wei) 您的具體(ti) 應用選擇合適的光柵和分辨率。

　　　　　　　　　　　　　　　　　　 表3 AvaSpec-2048的分辨率（半寬度nm）

狹縫寬度（μm）
光柵（線/mm）	10	25	50	100	200	500
300	0.8	1.4	2.4	4.3	8.0	20.0
600	0.4	0.7	1.2	2.1	4.1	10.0
1200	0.1-0.2*	0.2-0.3*	0.4-0.6*	0.7-1.0*	1.4-2.0*	3.3-4.8*
1800	0.07-0.12*	0.12-0.21*	0.2-0.36*	0.4-0.7*	0.7-1.4*	1.7-3.3*
2400	0.05-0.09*	0.08-0.15*	0.14-0.25*	0.3-0.5*	0.5-0.9*	1.2-2.2*
3600	0.04-0.06*	0.07-0.10*	0.11-0.16*	0.2-0.3*	0.4-0.6*	0.9-1.4*

*注：取決(jue) 於(yu) 光柵的起始波長；波長越長，光柵色散越大，分辨率越高

　　所選光柵和入射光束的有效寬度（光纖芯徑或入射狹縫）對分辨率的影響如表3所示，表3給出的是AvaSpec-2048型光譜儀(yi) 的典型分辨率值。請注意，光柵的線對數越高，色散效應隨波長變化就會(hui) 越顯著，波長越長色散效應越大，因此在最長波長處會(hui) 得到最高分辨率。表3中的分辨率的定義(yi) 是最大峰值光強50%處（FWHM）所對應的譜線寬度（nm）。#p#分頁標題#e#
　　　　　　　　　　　　　

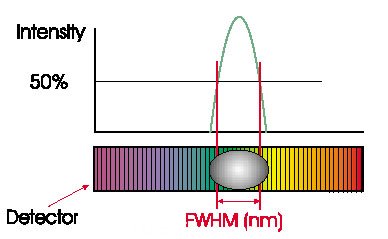

　　　　　　　　　 　　　　　　　　　　　　　　圖2 半寬度的定義(yi)
