AvaSpec-NIR256 光纖光譜儀(yi) 是基於(yu) AvaBench-50 對稱式 Czerny-Turner 設計 , 采用 InGaAs 探測器陣列。光譜儀(yi) 有一個(ge) 光纖輸入接口（標準的 SMA, 可選其他類型），準直和聚焦鏡，以及發散光柵。可以選擇 2 個(ge) 不同散射和閃耀角度的光柵，實現 1000-2200nm 波長範圍內(nei) 的測量。 AvaSpec-NIR256 包括一個(ge) 14 位 A/D 轉換卡，以及 USB2.0 高速接口。 AvaSpec-NIR256-1.7 特別適合測量 1000-1700nm 波長範圍內(nei) 的應用，例如，塑料和水的吸收率。 AvaSpec-NIR256-2.2 有一個(ge) 2 級熱電 珀耳帖效應致冷的 InGaAs 探測器，特別適合測量 近紅外波段的（ 1000-2200nm ）。數字 IO 端口可以實現外部觸發以及對 Avantes 公司生產(chan) 的快門和脈衝(chong) 光源係列產(chan) 品的控製。

新的 AvaSpec- NIR256 有一個(ge) USB2 接口，該接口的每秒采樣速率為(wei) 每秒 940 個(ge) 光譜（包括板卡的信號平均處理），數據傳(chuan) 輸速度為(wei) 1.56ms ，並且支持模擬信號的輸入輸出。添加了藍牙（－ BT ）通信以及在板卡上存儲(chu) 光譜的 SDRAM 卡選項。 AvaSpec- NIR256-1.7 通過 USB 端口供電， AvaSpec- NIR256-2.2 采用桌麵機箱，由 100-240VAC 供電。都 附帶 AvaSoft-Basic 免費軟件、操作手冊(ce) 、 USB 線。可以擴展為(wei) 多通道（最多 128 通道） USB2 光譜儀(yi) ，各個(ge) 通道的不同探測器可以組合在一起。

技術數據

AvaSpec-256NIR 光柵選擇表

用途	可用範圍	光譜範圍 (nm)	Lines/mm	閃耀波長 nm)	定單號
NIR	1000-2200	1200	150	2000	NIRZ
NIR	1000-1700	700	300	1500	NIRA

光譜儀(yi) 平台	AvaSpec-NIR256-1.7	AvaSpec-NIR256-2.2
光學平台	對稱式 zerny-Turner 平台 50 mm 焦距
波長範圍	1000-1700 nm	1000-2200 nm
分辨率	5.0 - 30 nm	10.0 - 60 nm
雜散光	< 0.1%
靈敏度 (AvaLight-HAL, 8 μm fiber)	20 計數點 /μW -per ms 積分時間
探測器	InGaAs 線陣 , 256 像素	InGaAs 線陣采用 2 級熱電致冷 TE-cooling, 256 像素
信噪比	1000:1	1000:1
AD 轉換卡	14 bit, 500 kHz	14 bit, 500 kHz
積分時間 (min)	0.52 ms	0.52 ms
接口	USB 2.0 高速接口 , 480 Mbps RS-232, 115.200 bps
采樣速度 包括板卡的平均	1.06 msec / scan
數據傳(chuan) 輸速度	1.56 msec / scan
數字 IO	HD-26 連接器， 2 個(ge) 模擬輸入 , 2 個(ge) 模擬輸出 , 3 個(ge) 數字輸入 , 12 數字輸出 , 觸發 , 同步
電源	默認 USB 供電 , 420 mA. 或者采用 SPU2 外部電源 12VDC, 420 mA	外部電源 100-240 VAC
尺寸	175 x 165 x 85 mm	9.5" 桌麵型

AvaSpec-NIR256 分辨率速查表 (FWHM)

狹縫尺寸 (μm)
光柵 (lines/mm)	50	100	200	500
150	10.0	15.0	30.0	60.0
300	5.0	8.0	15.0	30.0

#p#分頁標題#e#

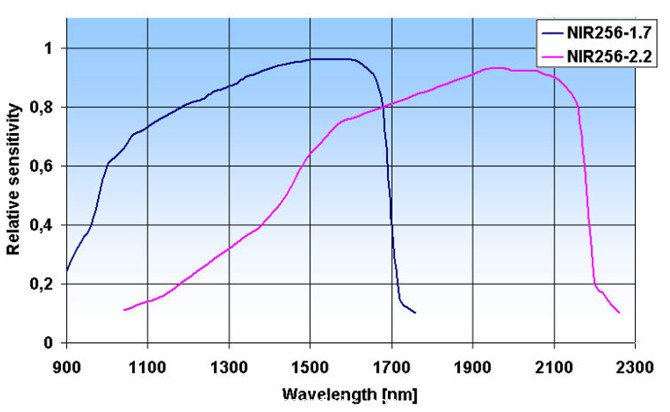

NIR 探測器響應曲線

訂貨信息
AvaSpec-256 - NIR 1.7	光纖光譜儀(yi) ， 50mm Avabench ， 256 象素 InGaAs 探測器，高速 USB2 接口自主供電，包括 AvaSoft-Basic 軟件， USB 連接線， NIRA 光柵， 1000-1700nm,OSF-1000, 指定狹縫。
AvaSpec-256 - NIR 2.2	光纖光譜儀(yi) ， 50mm Avabench ， 256 象素帶 2 級熱電致冷的 InGaAs 探測器，高速 USB2 接口自主供電，包括 AvaSoft-Basic 軟件， USB 連接線， NIRA 光柵， 1000-2200nm,OSF-1000, 指定狹縫。
選項
BT	藍牙接口，僅(jin) 適用於(yu) USB2 平台，包括天線
SDXXX	內(nei) 置 XXX MB SD 卡用於(yu) 板卡上的數據存儲(chu) ，僅(jin) 適用於(yu) USB2 平台
SLIT-XX	入射狹縫，寬度選擇 XX=50 ， 100 ， 200 ， 500μm 任一
