LD(激光二極管)不僅(jin) 具有一般激光器高單色性、高相幹性、高方向性和準直性的特點，還具有尺寸小、重量輕、低電壓驅動、直接調製等特性，因而廣泛應用於(yu) 國防、科研、醫療、光通信等領域。然而，由於(yu) LD是一種高功率密度並具有極高量子效率的器件，對於(yu) 電衝(chong) 擊的承受能力差，微小的電流波動將導致光功率輸出的極大變化和器件參數的變化，這些變化直接危及器件的安全使用，因而在實際應用中對驅動電源的性能和安全保護有著很高的要求。在驅動電源的設計過程中，同時考慮對LD進行安全有效保護，如防止浪湧衝(chong) 擊，慢啟動等問題。

　　1 電路結構及原理

　　LD是依靠載流子直接注入而工作的，注入電流的穩定性對激光器的輸出有直接、明顯的影響，因此，LD驅動電源需要為(wei) LD提供一個(ge) 紋波小，毛刺少的穩恒電流。該LD驅動電源包括4部分：基準電壓源，恒流源電路，脈衝(chong) 控製電路，保護電路。結構框圖如圖1所示。

　　1．1 基準電壓源電路

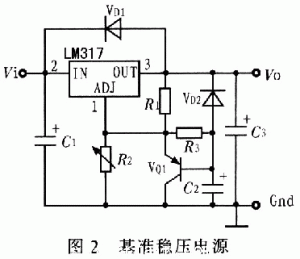

　　基準電壓源電路構成如圖2所示，其作用是為(wei) 恒流源電路提供一個(ge) 高精度，低溫漂的電壓參考，同時，為(wei) 電路中的集成電路(如光耦合器、運算放大器、反相器等)提供穩定工作電壓。


　　LM317是美國國家半導體(ti) 公司的三端可調正穩壓器集成電路，輸出電壓範圍是1．2～37 V，負載電流最大為(wei) 1．5 A，使用簡單。其工作過程如下：輸出電壓Vout通過R1、VQ1，對C2充電，開始時VQ1飽和導通，Vout最低(約1．5 V)。隨著C2上電壓的升高，VQ1逐漸退出飽和並趨於(yu) 截止，Vout逐漸升高至額定電壓。改變R1、C2的常數可改變軟啟動的時間。改變可變電阻R2的值，可調整輸出電壓Vout的值。VD1用於(yu) 關(guan) 機後使C2上的電荷快速泄放。其輸出電壓為(wei) ：

　　1．2 恒流源電路

　　為(wei) 了實現高的電流穩定度，驅動電路大多采用負反饋的控製方法，恒流控製原理如圖3所示。穩流電路由基準電壓電路、電壓-電流轉換電路、恒流輸出電路和反饋電路組成。電路工作時，基準電壓經過適當放大後送入運放A1的同相端，運放A1控製VQ1基極電流的大小，從(cong) 而獲得相應的輸出電流，輸出電流在取樣電阻R上產(chan) 生取樣電壓，該取樣電壓經A2放大後作為(wei) 反饋電壓反饋回電壓放大器A1的反相輸入端，並與(yu) 同相輸入端的電壓進行比較，對輸出電壓進行調整，進而對VQ1基極的輸出電流進行調整，使整個(ge) 閉環反饋係統處於(yu) 動態的平衡中，以達到穩定輸出電流的目的。
