控製電壓與(yu) 三個(ge) 並聯檢流電阻的電壓共同作用到IC的反饋(FB)引腳。IC的內(nei) 部控製環路使FB引腳的電壓保持在大約1.22V，因此，由於(yu) 控製電壓與(yu) 電流檢測電壓都必須保持在1.22V (由電阻R1和R5設置)，更高的控製電壓將產(chan) 生更小的電流。

　　以下等式除了適用於(yu) 本例外，還可用來設計其它的輸出電流和控製電壓：

　　其中：VREF = 1.22V、RSENSE是R2、R3與(yu) R4的並聯電阻值(= 5Ω)。

　　在許多情況下，利用低頻(50Hz至200Hz) PWM方式調節LED電流非常方便，通過控製脈衝(chong) 寬度調節亮度(圖4)。雖然LED在每個(ge) 脈衝(chong) 期間保持相同亮度，肉眼能夠察覺到短暫的亮度變化，但是，這種調節方法的優(you) 點在於(yu) 光譜保持不變，采用幅度調節時光譜會(hui) 隨著流過LED電流的變化而改變。

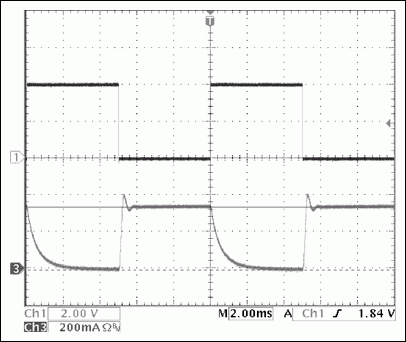

圖4 圖1電路低頻PWM亮度調節的控製和LED電流波形

　　Ch1：VCONTROL，Ch3：ILED。負載為(wei) 三個(ge) 串聯綠色LED，總電壓近似為(wei) 9.5V。替換小的輸出電容，可以減小關(guan) 斷時的振蕩幅度。

　　采用100Hz、0V至約3.9V的方波控製波形時，LED電流的脈衝(chong) 如圖4所示。一般來說，低頻PWM調光電路的效率比線性LED調光電路(圖2)更高。

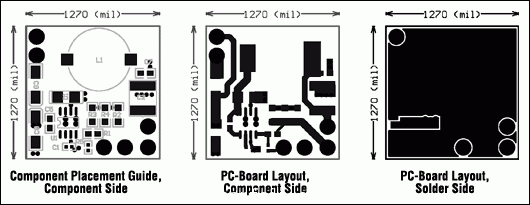

圖5 圖1所示電路的PCB布局圖

結論

　　圖1所示IC (MAX5035、MAX5033)為(wei) 恒流驅動高亮度LED提供了一種高性價(jia) 比方案，該方案具有以下優(you) 勢：

　　高開關(guan) 頻率(125kHz)允許選擇小電抗器件(L1和C2)；

　　能夠在寬輸入電壓範圍內(nei) 實現高轉換效率；

　　輸出電壓可達12V，能夠驅動三個(ge) 串聯的高亮度綠色LED；

　　無需機械散熱器；

　　電壓範圍可擴展至76V，適用於(yu) 驅動汽車高亮度LED；

　　可用於(yu) 24V信號標誌燈和建築照明；

　　通過變化電流檢測電阻R2、R3與(yu) R4值，輸出電流可達到1A；

　　內(nei) 置開關(guan) 功率MOSFET，簡化設計；

　　可通過控製輸入引腳，利用模擬電壓幅度(線性調光)調節LED的亮度；

　　通過控製輸入，利用低頻PWM信號調節亮度。
