摘要： 伴隨當今高度發展的信息時代， LED 顯示屏控製技術在信息領域也取得了長足的進步。灰度控製技術的發展， 真彩色圖像的展現； 驅動電路的靈活、高效， 控製係統技術的提高無不體(ti) 現了LED 行業(ye) 技術的飛躍發展。伴隨著計算機網絡技術的發展， LED 顯示屏在多媒體(ti) 、多種顯示設備組成的信息顯示係統中， 采用智能化網絡控製， 聯網控製多屏技術也得到廣泛的應用。

　　軟件控製設計方麵， 根據LED 圖文顯示屏係統的具體(ti) 要求， 按照工程實際需要， 具體(ti) 設計了四個(ge) 模塊： 編輯功能模塊， 字模提取模塊， 效果添加及預覽模塊， 通訊模塊。本文將對這四個(ge) 模塊逐一進行描述。

　　1 引言

　　隨著社會(hui) 的不斷進步與(yu) 發展， 人們(men) 在獲取信息的同時， 也對信息獲取的方法和信息質量有了更高的要求， 傳(chuan) 統的信息顯示方式正逐步被LED 顯示係統所取代。因此， 如何開發出靈活、高效的控製係統是一個(ge) 非常有意義(yi) 的研究課題， 本文從(cong) 工程實際出發， 設計了LED 顯示屏控製係統， 從(cong) 信息的編輯、提取、顯示和控製等方麵進行研究， 開發出通用的控製係統， 為(wei) LED 顯示屏的應用提供良好的基礎。

　　2 係統功能

　　2.1 目標設計

　　LED 顯示屏控製係統主要是通過圖文控製器實現LED 廣告屏信息的初始化、顯示和控製等功能，具體(ti) 目標如下：

　　（1）支持顯示屏參數軟件的初始化設置、加載；

　　（2）支持多區域畫麵編輯與(yu) 顯示；

　　（3）支持中英文時鍾編輯與(yu) 顯示；

　　（4）支持遊走字幕編輯與(yu) 顯示；

　　（5）支持溫度、濕度等傳(chuan) 感器信息編輯與(yu) 顯示；

　　（6）支持軟件自動開關(guan) 機；

　　（7）支持畫麵顯示特效；

　　（8）支持圖片信息的編輯、瀏覽和播放；

　　（9）強大的超文本編輯器（RTF 格式）；#p#分頁標題#e#

　　（10）顯示信息的預覽；

　　（11）各頁麵顯示方式、運行速度、停留時間均可軟件調節；

　　（12）顯示信息的發送。

　　2.2 設計思想

　　為(wei) 了實現係統的設計目標， 在全麵分析係統所要達到的功能的基礎上， 結合軟件運行平台的特點， 本係統采用VC 程序開發語言進行開發， 為(wei) 了提高係統的可視性、可操作性， 界麵設計采用自畫的方式進行設計， 與(yu) 控製屏體(ti) 之間的通信采用RS232/RS485 方式， 具體(ti) 的通信參數可以動態設置。為(wei) 了更好地將信息進行顯示和編輯， 我們(men) 設計了文字、表格、圖形的編輯係統， 很好的滿足了係統的要求。

　　2.3 係統功能

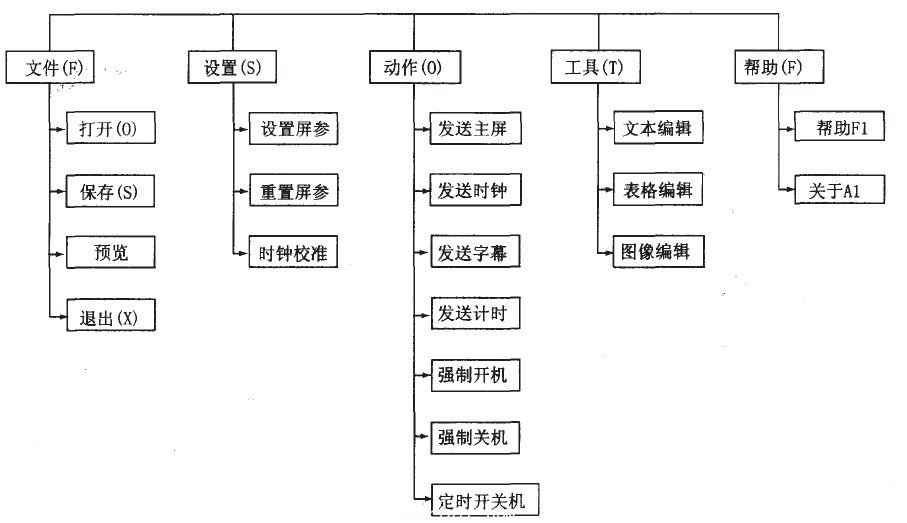

　　LED 顯示屏控製係統功能模塊劃分如圖1 所示：

圖1 係統功能模塊
