金屬雕刻是激光打標領域的一項典型應用，即用激光光束將特定部分的金屬材料去除，從(cong) 而實現想要達到的效果或標識。在金屬雕刻應用中，激光光束就像雕刻時使用的鑿刀，將多餘(yu) 的金屬材料鑿掉。激光金屬雕刻分為(wei) 淺雕和深雕兩(liang) 種。通常淺雕的雕刻深度為(wei) 5～25祄；深雕的深度一般較深，具體(ti) 深度取決(jue) 於(yu) 不同的材料、所用激光的功率以及雕刻的時間。

        深雕主要用於(yu) 雕刻磨具、印章等。一般來講，雕刻深度與(yu) 被雕刻材料對激光的吸收情況、激光的功率以及激光在被雕刻材料上的作用時間等因素有關(guan) 。深雕通常需要較長的作用時間。

        在各種金塑材料的表麵，都可以進行深雕和淺雕，比如雕刻標識碼、公司商標以及更加複雜的圖像等。

        激光金屬深雕的優(you) 點

        激光在金屬雕刻方麵較傳(chuan) 統的機械式金屬雕刻具有很多優(you) 點，其中最大的優(you) 點是激光雕刻無需與(yu) 被雕刻的工件接觸，因此省去了許多夾具和刀具。另外激光雕刻的高精度特性，也特別適用於(yu) 複雜圖形的加工。

        光纖激光器是過去5年中發展起來的一項新技術，具有可靠高、免維護以及光斑模式好等特點，已經在雕刻領域獲得了廣泛應用。與(yu) 其他類型的激光器相比，光纖激光器由於(yu) 具備脈寬短、重複頻率高、峰值功率大等優(you) 點，在雕刻加工時，大大減少了熱效應帶來的負麵影響，使得加工品質更加卓越，加工效率也大大提高。

        G3脈衝(chong) 激光器

        與(yu) 基於(yu) Q開關(guan) 技術的光纖激光器不同的是，SPI激光公司生產(chan) 的10～30W G3（第三代）脈衝(chong) 激光器（見圖1和圖2）采用主振蕩功率放大（MOPA）技術，即種子光的輸出功率經過初級和二次放大後輸出，得到所需要的輸出功率，增益能量由二極管泵浦模塊提供。由於(yu) 其輸出頻率是由種子光的頻率決(jue) 定的，而種子激光的頻率可通過電調製的方式直接控製，因此該激光器具有連續輸出（當種子光的輸出為(wei) 連續輸出時）和脈衝(chong) 輸出（當種子光的輸出為(wei) 脈衝(chong) 輸出時）兩(liang) 種運作模式。在脈衝(chong) 模式下，其重頻率範圍為(wei) 1～500kHz，峰值功率可達16kW，單脈衝(chong) 能量可達1mJ，脈衝(chong) 寬度可達10nm，並且內(nei) 置有25種波形可供選擇（見圖3 和表1）。平均功率、峰值功率、脈衝(chong) 頻率和脈衝(chong) 寬度等參數可根據應用需求調整，從(cong) 而極大地拓寬了該激光器在雕刻方麵的應用範圍，極大地提高了加工效率。

圖1：非晶矽薄膜太陽能電池 圖2：非晶矽薄膜太陽能電池的層疊結構

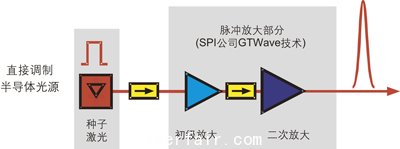

圖2：基於(yu) 主振蕩功率放大（MOPA）技術的G3脈衝(chong) 激光器示意圖。

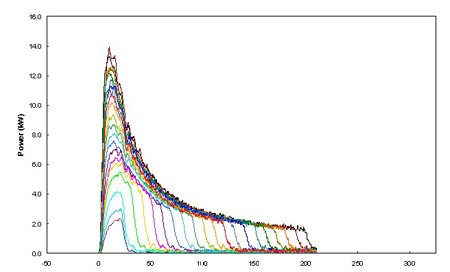

圖3：SPI脈衝(chong) 激光器內(nei) 置25種波形可供選擇。

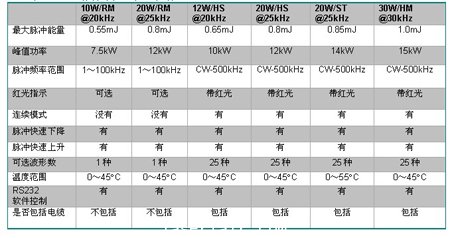

 表1：SPI 脈衝(chong) 激光器技術指標。

        另外，G3脈衝(chong) 激光器的另一個(ge) 特點是首脈衝(chong) 的上升時間可通過預值電流（Simmer Current）的設定而改變，預值電流的設定範圍為(wei) 0～100%，當預值電流設定值為(wei) 80%～90%時，首脈衝(chong) 可即時達到所需強度 （見圖4）。

        在下麵的實際應用中，將對SPI脈衝(chong) 激光器的特點作進一步介紹。在金屬雕刻時，需要較大的單脈衝(chong) 能量和較高的峰值功率，深雕時需要較低的重複頻率，從(cong) 而使得激光光點具有較好的重疊性，因此加工速度較一般的打標相對較慢。

""

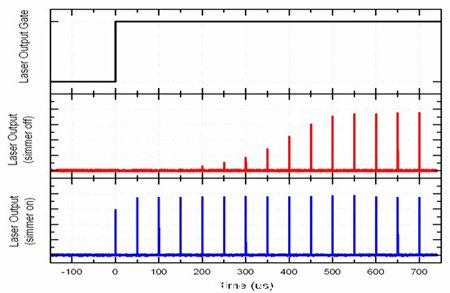

 圖4：預值電流關(guan) 閉（Simmer Current=0%，紅色）和預值電流開啟（Simmer Current=80%，藍色）時的脈衝(chong) 輸出時域圖。
