引言

　　在LED 顯示屏工程應用中，有單塊顯示屏項目，但更多的是多塊顯示屏項目。對於(yu) 單塊顯示屏，直接使用廠商配置的控製軟件就滿足要求了；但對於(yu) 多塊顯示屏，尤其是係統集成項目，廠商配置的控製軟件就很難滿足要求。這是因為(wei) ，首先，廠商配置的控製軟件一般隻實現通用的功能，對個(ge) 性化的功能很難滿足要求，例如集成項目需要與(yu) 後台數據庫進行連接，實現實時信息發布，一般控製軟件很難提供此項功能；其次，對於(yu) 集成項目而言，顯示屏信息發布僅(jin) 是其中一個(ge) 組成部分，需要統一的控製和界麵風格；再次，在一個(ge) 大的集成項目中，可能有多家廠商中標，或工程實現多年後更換或添加其它廠商的產(chan) 品，而不同廠商的實現技術可能有所差異。

　　因此，為(wei) 了滿足LED 顯示屏在工程中的應用，廠商一般都要提供二次開發接口，供係統集成商進行二次開發，完成係統集成。經過市場調研，現在LED 顯示屏二次開發接口良莠不齊，沒有統一的標準，有的太簡單，很難滿足工程應用，而有的又太複雜，造成係統集成周期長、代價(jia) 大。因此，經過研究，本文提出一種新的LED 二次開發接口的設計方法，讓用戶簡單、快速地實現係統集成，同時減少二次開發時間和代價(jia) 。

　　1 主要功能需求分析和模型構建

　　在工程應用中，LED 顯示屏主要用來發布信息，尤其是根據後台數據庫的變化，實時更新信息。

　　典型的應用是火車站，實時更新車次、軟/ 硬座票、臥鋪票、發車時間等票務信息，以及到站車次、晚點車次等到站信息，除此之外，還有臨(lin) 時通知、車次變更、廣告、候車室位置等等。

　　在火車站綜合信息管理係統中，相對於(yu) 整個(ge) 係統而言，LED 顯示屏信息發布隻是其中一部分，但LED 顯示屏種類、通信類型、分布位置卻可能很複雜，如圖1 所示。按照顯示屏的大小、掛放的位置、顯示的內(nei) 容和作用，可以將顯示屏分為(wei) 總引導信息屏、候車信息屏、分區屏、檢票屏、通道顯示屏、站台屏和出站口信息屏等。在通信方麵，根據硬件條件、位置等，一般使用串口、網絡等。串口又分為(wei) RS485 和RS232，其中一個(ge) RS485 連接多個(ge) 顯示屏，一個(ge) RS232 連接一個(ge) 顯示屏；網絡又分有線網絡、無線網絡和GPRS 等。

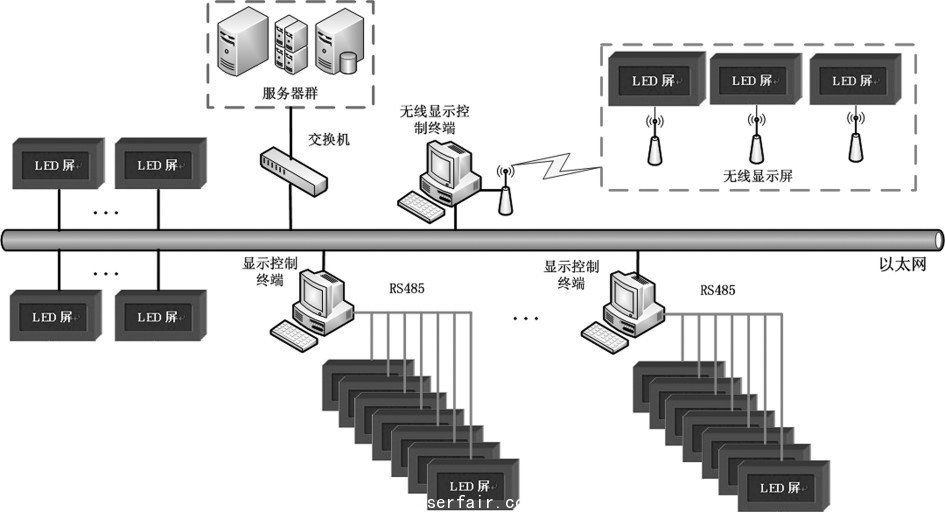

圖1 LED 顯示屏典型係統集成圖

　　經過綜合分析，係統涉及顯示屏的功能有：

　　（1）發布信息、更新信息、廣告和導向信息；（2）控製顯示屏，如重啟、定時開關(guan) 屏，設置參數等；（3）監控顯示屏，顯示連接狀態、更新時間等。

　　其工作過程是：

　　（1）連接顯示屏；（2）發布信息、下載節目到顯示屏顯示；（3）控製和監控顯示屏；（4）結束操作後斷開連接。

　　其實，係統調用顯示屏功能並不複雜，主要難點在於(yu) ：

　　（1）如何實現多種硬件連接方式統一，包括串口、網絡；（2）如何組織多種信息顯示對象，包括文字、圖片、動畫、時鍾等；（3）如何根據LED 顯示屏的控製要求，提供基本的控製命令，適應多種係統集成方式，包括C/S、B/S 以及分布式、分層控製等。

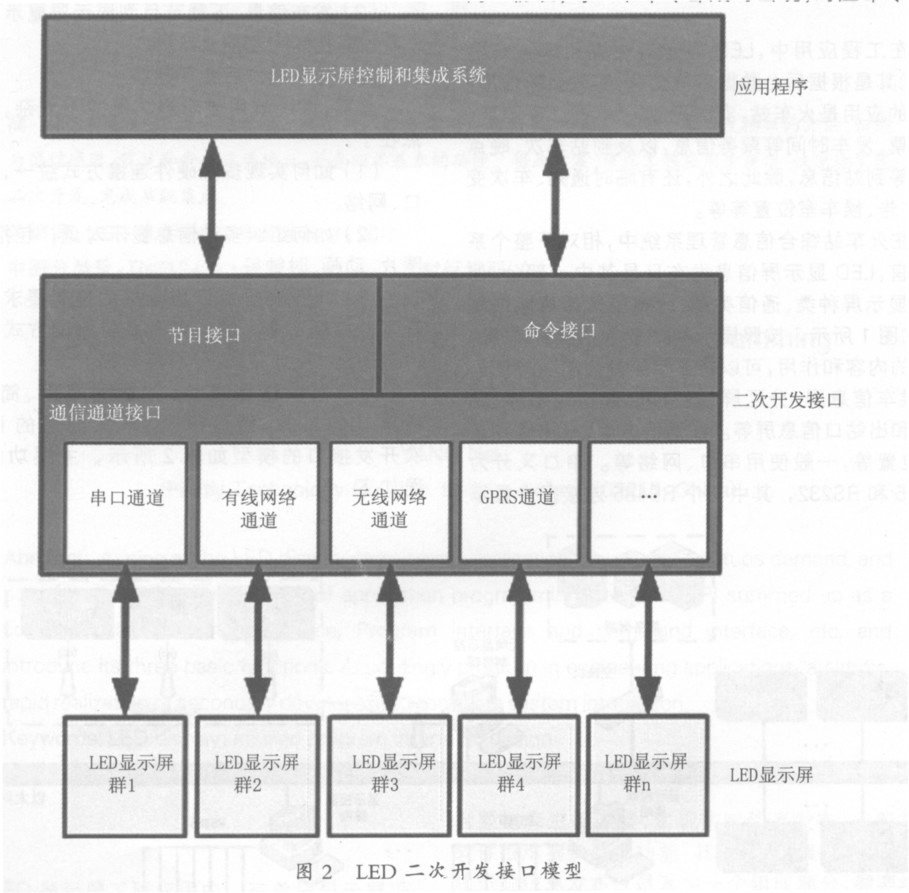

　　為(wei) 了解決(jue) 這些難點，並達到通用、簡單、容易集成的目的，經過研究，本文構建的LED 二次開發接口的模型如圖2 所示，主要功能和流程如下：

　　（1）調用通信控製接口，根據不同的通信方式分別創建其通信通道，完成LED 顯示屏連接；（2）調用節目製作接口，創建節目、添加節目對象，生成節目數據，然後使用命令接口發送節目到顯示屏，完成信息發布；（3）調用命令接口，進行顯示屏重啟、開/ 關(guan) 屏、設置亮度、更新時間、讀取顯示屏時間等操作，完成顯示屏的控製、監控工作；（4）退出係統時，關(guan) 閉通信通道，釋放資源，結束二次開發接口的調用操作。
