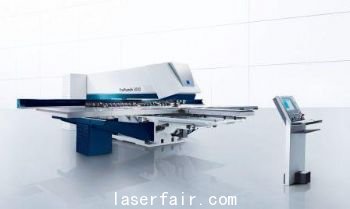

全球產(chan) 量最高的衝(chong) 床

選擇最佳的機器並且將其做得更好 － 這就是我們(men) 所做的。TruPunch 5000衝(chong) 床在其前一任機器上做了很大的改進 ，可以進行更快速，質量更高的加工。

應用 衝(chong) 裁及成型
類型 高端機器
工作範圍 - 2550 mm x 1280 mm 或
- 3070 mm x 1660 mm
線性模具庫 - 18個(ge) 模具位，配備3隻夾鉗
- 21個(ge) 模具位，配備4隻夾鉗
最大板厚 8 mm

自動化裝置 從(cong) 半自動的上料到全自動的生產(chan) 單元，將殘料粉碎。

加速度使得TruPunch 5000衝(chong) 床如此高效。采用輕質機床部件和刀架使這一切成為(wei) 可能。X軸加速度超過2g，最大速度高達每分鍾100米。

另一大特色是Y軸上的龍門式驅動：兩(liang) 部高速電機同步控製，沒有機械連接，從(cong) 而實現高速驅動。

C軸以每分鍾330轉的速度在任意角度上對刀具進行加速和旋轉。TruPunch 5000衝(chong) 床隻需2.8秒就能更換模具。使用多子模的情況下，換模時間隻需0.3秒。

成型速度與(yu) 衝(chong) 裁速度相當
TruPunch 5000衝(chong) 床的衝(chong) 裁速率每分鍾1200次，打標速率為(wei) 每分鍾2800次。同時C軸的加速度和旋轉速度大大提高；這樣就可以快速完成輪廓加工和成型攻絲(si) 。

衝(chong) 裁速率: 每分鍾1200次，打標時每分鍾 2800次
轉速: C軸每分鍾旋轉330轉
高速成型: 不同的成型高度，不同的衝(chong) 裁時間，成型速度和衝(chong) 裁速度相當

創新模具
通快為(wei) 用戶提供符合其要求的個(ge) 性化模具。在換模的時候，上模，卸料板及下模都由感應器監控，從(cong) 而保證了加工過程的穩定性。
例如:

去毛刺: 滾輪去毛刺模具及去毛刺多子模去除毛刺及斜切邊緣。
MulitBend: 可以對高度可達25mm的折邊進行高質量的折彎加工。
MultiShear: 使用這個(ge) 模具加工出的工件質量可以與(yu) 激光切割機的切邊質量相媲美。
滾輪技術: 滾輪模具速度更快，無論是進行衝(chong) 切、折彎或是拉筋加工。

避免刮痕
TruPunch 5000衝(chong) 床可以配備被激活的下模，可以從(cong) 底部工作，就像第二個(ge) 衝(chong) 頭一樣。 被激活的下模使得無毛刺衝(chong) 裁及成型變得可能，超高速加工。 當您在定位板材時，下模移到下麵，所以不會(hui) 接觸到板材。 對於(yu) 成型下模同樣如此。

自動化裝置 - 為(wei) 高效率量身定製
模塊自動化設計，TruPunch 5000衝(chong) 床可進行全自動化的操作係統。每個(ge) 完成的工件可以自動地移到容器種。

技術數據

TruPunch 5000
工作範圍 2550 mm x 1280 mm 3070 mm x 1660 mm
最大板厚 8 mm 8 mm
最大衝(chong) 裁力 220 kN 220 kN
最大衝(chong) 裁速率
(E = 1 mm) 1400 1/min 1200 1/min
打標時最大衝(chong) 裁速率 2800 1/min(近似值) 2800 1/min(近似值)
線性模具庫 18個(ge) 模具位，配備3隻夾具 21個(ge) 模具位，配備4隻夾具
可編程落料槽
最大工件尺寸 500 mm x 500 mm
500 mm x 500 mm

占地空間 6760 mm x 6100 mm(近似值) 7600 mm x 7000 mm(近似值)
