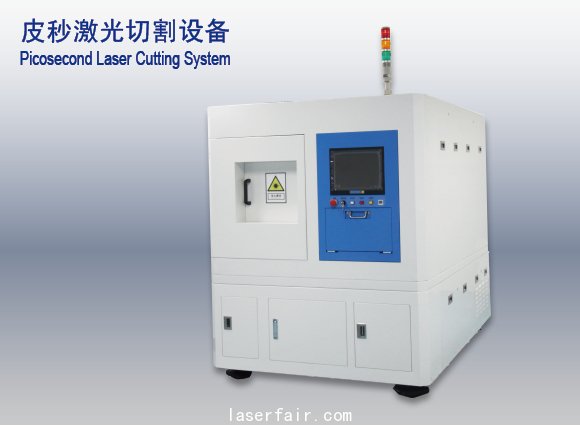

皮秒激光切割設備

     皮秒激光切割設備

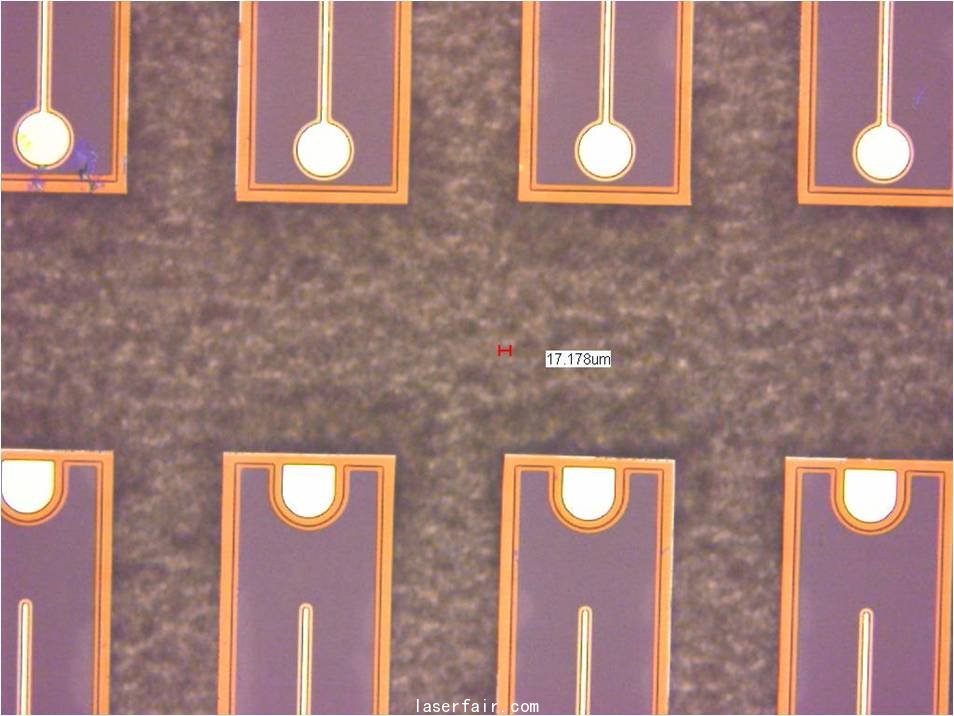

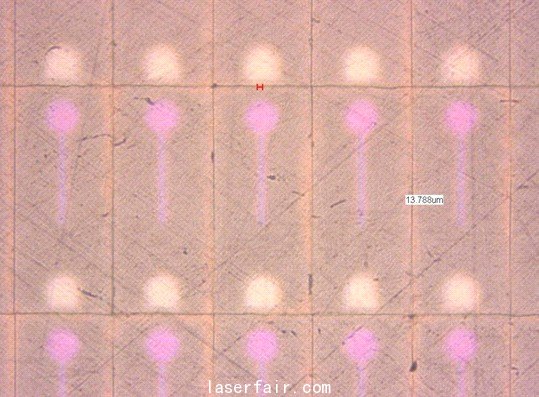

      皮秒激光切割設備是一個(ge) 包括激光技術、特殊光學技術、自動和智能化技術以及高精度定位和無振動設計的複雜的綜合係統。該設備使用超短脈衝(chong) 皮秒激光的聚焦，並通過精密控製使得激光束與(yu) 加工對象按所設定的圖形進行相對運動，為(wei) 高品質LED芯片切割提供了一條新的途徑，減少了切割工序的光損失。

產(chan) 品特點：

﹡ 加工產(chan) 能：19pcs/h @ 10*23mil （月產(chan) 能超過10000片）
﹡ 切割後亮度較傳(chuan) 統激光劃片提高5-10%（封裝後亮度）
﹡ 加工良率優(you) 於(yu) 側(ce) 壁腐蝕製程3-5%，芯片性能一致性極好
﹡ 標配1064nm波長激光源，可直接切割背鍍DBR芯片
﹡ 可直接一道切割200um厚度以下芯片

技術規格：

1.激光光學係統
1）皮秒激光器
2）激光光束擴束係統
3）激光光束轉折傳(chuan) 輸係統
4）激光束聚焦加工係統
5）安全保護光閘
6）切割用光學係統

2.運動係統
1）X-Y-Z-θ四軸運動平台係統
2）X-Y平台140mm行程，0.1μm分辨率
3）Z軸調焦平台，1μm分辨率
4）θ軸旋轉精度0.0001°，±7°
5）高速四軸運動控製係統
6）透明石英真空吸盤

3.影像視覺係統
1）同軸影像CCD及鏡頭
2）同軸LED打光照明係統
3）高速圖像采集和處理係統

4.輔助裝置
1）激光全封閉裝置
2）花崗岩平台防震裝置
3）電子式氣壓顯示裝置
4）加工端功率測量裝置
5）工件表麵集塵裝置
6）光路防塵裝置
7）工控機/LCD顯示屏
8）全中文Windows XP操作係統

    設備自2010年實現銷售以來，以其較高的性價(jia) 比和及時人性化的服務，深受客戶喜愛。
    目前在大陸，德龍設備達到了60%的市場占有率，設備在同行業(ye) 排名前兩(liang) 位。

目標行業(ye) ：
LED、太陽能
