3 激光切割機激光切割技術在衝(chong) 壓行業(ye) 中的應用

　　(1)激光切割機的應用：激光切割機主要應用在替代衝(chong) 孔落料模和修邊衝(chong) 孔模上，從(cong) 而在模具上實現節約1副衝(chong) 孔落料模，在拉伸模上實現節約2副修邊衝(chong) 孔模，特殊情況下，如有切角模和落料模，也可以節約下來。

　　激光切割一般來說，能切割厚0.1～16.0mm的冷軋、熱軋鋼板，能切割銅、鋼板、紙張、木材、布匹等，一般公差在±0.1mm內(nei) 。做支具簡單、方便，更換快捷，汙染小，生產(chan) 成本相對較低，編製程序、校正程序快，後期出現孔偏、孔大更改簡單，修邊過程中一般沒有毛刺。

       由於(yu) 程序可反複使用，可以通過編製程序使激光切割機換件、繼續運行，相對要求不高。可以根據生產(chan) 需要和質量的要求，調整程序從(cong) 而實現激光切割頭的運行速度。

　　(2)激光切割的程序提高效率的途徑。

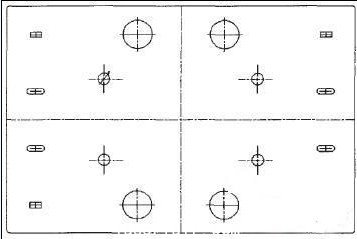

　　如圖1形狀中的衝(chong) 壓件，則完全可以節省衝(chong) 孔落料模，不用開發模具，用激光切割機直接編程直接進行切割，具體(ti) 如下：

　　激光切割中G04X這個(ge) 代碼可以反複運用，這個(ge) 程序是保證切割機可以保證程序在運行結束後，暫停設定的時間後再次運行程序進行切割。作為(wei) 激光切割機操作員，可以利用這段暫停設定的時間，進行上下工序件，為(wei) 下個(ge) 製件切割作準備。這個(ge) 代碼能極大地提高切割過程中的效率。有時也可以通過調用子程序反複運行切割相同的製件。

　　有時也可以通過程序圖形鏡像後編製程序或者陣列運行進行落料，這樣一張板料可以不停地落料，提高運行程序。總之，可以通過優(you) 化編程等手段，提高激光切割的切割效率和激光切割的質量，進而提高衝(chong) 壓件的質量。

　　(3)切割複雜形狀的製件，需要的注意事項。

　　運行複雜的程序之前，需要做專(zhuan) 門的支具，並確認支具放件平穩，然後進行教導程序進行激光切割頭角度的校正，俗稱扳角度。扳角度關(guan) 係到後期衝(chong) 壓件的切割質量，需要注意以下幾點：

　　a.盡量保證角度垂直於(yu) 工件表麵，必須保證工件與(yu) 切割頭沒有幹涉；角度過渡自然；

　　b.不同的工件表麵采用不同的切割條件，確保切割質量：

　　采用不同的切割條件和激光功率，其切割出來的製件的效果不同。所以，操作和編程人員要針對不同的製件表麵，采用不同的切割條件。一般來說，曲麵形狀和變化劇烈的型麵要采用較低的切割速度和較低的切割功率，型麵形狀平緩的地方可以采用較高的功率和較快的切割速度。保證恰當的切割速度，才能保證製件定位不晃動和切割之後的製件不產(chan) 生誤差。如采用較高速度的切割速度，有可能保證切割之後的圓變形。

　　c.保證製件在支具上安放平穩，支具、製件定位均不晃動。

　　(4)激光切割的好處。

　　激光切割機替代修邊落料模和衝(chong) 孔落料模的好處為(wei) ：孔位調整方便，孔徑變更快。模具更改衝(chong) 孔位置需要重新打孔，並更換凹模套；需要考慮模具空間和衝(chong) 頭布置；需要考慮孔到邊的距離，模具強度是否滿足；需要考慮孔放在什麽(me) 工序上衝(chong) 壓，能滿足產(chan) 品對其的定義(yi) 要求；切割孔可以放在拉伸序後切割，也可以放在整形序之後，隻需要調整程序。相比之下降低了模具鉗工的勞動強度，操作簡單。

       激光切割機修改料邊簡單快捷。模具更改料邊需要重新補焊打磨，工作量特別大，投人大量的人力、物力：焊條、打磨片等；而激光切割程序修改料邊隻需要更改程序，則非常快捷簡單，隻需要2min。

　　修改料邊衝(chong) 孔可以在整形完成後再修邊衝(chong) 孔，等模具把反彈等影響衝(chong) 壓件精度的因素消除後再進行切割，這樣提高衝(chong) 壓件的精度；而按照一般思路，模具則受到衝(chong) 壓生產(chan) 效能等的影響，不能隨意更改生產(chan) 順序，不能隨意增加模具。

　　激光切割機投入成本相對低廉。生產(chan) 過程中隻需要操作工進行編程、校正程序，切割過程中需要消耗混合氣體(ti) ，需要投入支具。當研發整車需要升級改臉等時，不會(hui) 造成工裝設備大量的報廢，即使報廢，支具還可以二次利用，非常環保。

　　激光切割機替代模具，生產(chan) 衛生環保。激光切割過程中不產(chan) 生噪音，不對人造成傷(shang) 害，勞動強度低。切割過程中產(chan) 生的噪音小，煙塵小，油汙小。

　　激光切割過程中切割質量高，一般不會(hui) 產(chan) 生毛刺，誤差小，變形小，程序容易調整，能滿足衝(chong) 壓件的尺寸要求。實際中大量的結構件、覆蓋件內(nei) 板均能滿足使用要求。
