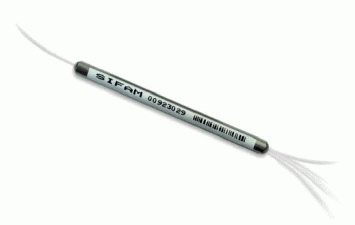

古奇公司的近紅外耦合器能分離波長在700nm到1150nm範圍內(nei) 的任何光束。本產(chan) 品采用古奇公司獨有的低損耗光纖融合製造工藝，能廣泛地應用於(yu) 光纖激光、傳(chuan) 感器和航空等場合。本產(chan) 品不會(hui) 產(chan) 生光泄漏，因此不需要準直，而且它不會(hui) 發生額外的光反射。此外，它的輸出光纖頭能直接與(yu) 光束傳(chuan) 輸係統直接連接。

主要特性： · 700到1150nm 工作波長 · 適用於(yu) 任何耦合率 · 無多餘(yu) 反射 · 低光損耗 · 全光纖結構，無需光學準直 · 高承受功率 應用領域: · 光纖激光 · 傳(chuan) 感器 · 航空電子設備 · 生物醫學設備 · 科學研究

光學技術參數

耦合率(%)3	級別	可選波長	可選外殼	信號插入損耗(dB)1,2	抽頭路徑接入損耗(dB)1,2
1	A	700－1150nm	3,4,5,6	0.15	24.9
1	B	700－1150nm	3,4,5,6	0.20	25.3
5	A	700－1150nm	3,4,5,6	0.40	15.9
5	B	700－1150nm	3,4,5,6	0.50	16.2
10	A	700－1150nm	3,4,5,6	0.9	12.2
10	B	700－1150nm	3,4,5,6	1.1	12.4
20	A	700－1150nm	3,4,5,6	1.5	8.4
20	B	700－1150nm	3,4,5,6	1.7	8.6
30	A	700－1150nm	3,4,5,6	2.2	6.4
30	B	700－1150nm	3,4,5,6	2.4	6.4
40	A	700－1150nm	3,4,5,6	3.0	4.9
40	B	700－1150nm	3,4,5,6	3.2	5.1
50	A	700－1150nm	3,4,5,6	3.8	3.8
50	B	700－1150nm	3,4,5,6	4.0	4.0

#p#分頁標題#e#

1.當P4端口( 藍色標記)被用作第二個(ge) 輸入端時，2x2耦合器的接入損耗暫時無法確定。
2.指工作波長時的最大接入損耗，不包括TDL、PDL或連接器損耗。
3.可選擇任意耦合率。如果需要其它規格的產(chan) 品，請與(yu) 我們(men) 的銷售部門聯係。


參數	規格	單位
工作波長	700nm-1150nm範圍內(nei) 任意波長	nm
工作/存儲(chu) 溫度	-40－+75 / -40－+ 85	oC
尾纖抗拉強度	5	N
光纖類型	特種單模光纖

1.對於含連接器的耦合器，工作溫度範圍是-5～75℃。

外殼選擇


外殼代碼	描述	1x2、2x2外形尺寸(毫米)	尾纖
3	普通	3.0 (ф) x 50 (L)	鍍膜光纖
4	ф0.9mm瘦型	3.0 (ф) x 60 (L) Æ	ф0.9mm鬆套型
5	ф0.9mm半加固型	5.0 (ф) x 75 (L)	ф0.9mm鬆套型
6	ф3.0mm全加固型	80(L)x10(W)x8(H)Æ	ф3.0mm扇型套管

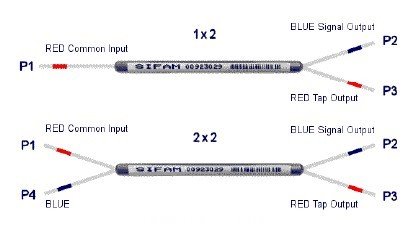

結構形式

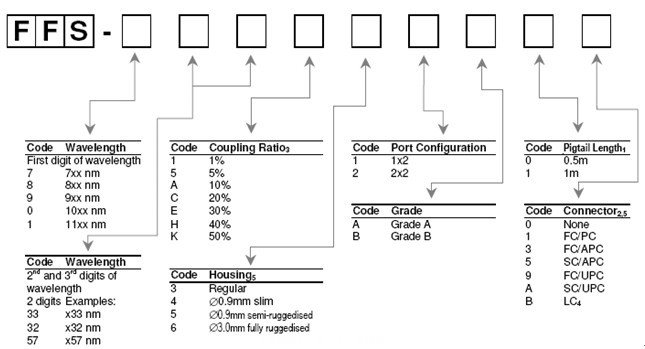

訂貨信息：
FFS-780K31A10（熔融特種光纖，耦合器，780nm, 5 0/50耦合率, 普通外殼, 1x2, A級產(chan) 品，1m尾纖，沒有連接器）

1.最小尾纖長度。 我們(men) 同時提供其他長度的尾纖。連接頭的長度是指到連接器端麵的長度。
2.本規格表內(nei) 的插入損耗不包括連接器損耗。
3.我們(men) 可提供任意耦合率的器件。如果您需要其它耦合率，請與(yu) 我們(men) 聯係。
4.對於(yu) 6號全加固外殼，LC連接器不適用。
5.連接器能適用於(yu) 外殼4、5和6。如果需要適用於(yu) 外殼3，請與(yu) 我們(men) 聯係。
