古奇公司的保偏耦合器能在保偏光纖中精確的監視和分離光學信號。本耦合器采用工業(ye) 標準保偏光纖，能滿足1%至50耦合率的不同用戶需求。基於(yu) 古奇公司的獨特光纖熔合技術，該耦合器能提供低損耗、高功率處理的能力，而且如果用戶需要多增加一個(ge) 輸入端口價(jia) 格也不增加。該產(chan) 品的中心工作波長能從(cong) 很大一段範圍內(nei) 的工作通帶中選定，包括980、1064、1310、14xx、15xx和16xx等。和許多其它保偏器件一樣，該光纖耦合器屬慢軸保偏或快軸維偏的範圍。古奇公司的保偏耦合器屬於(yu) 慢軸保偏一類。不過如果客戶有需求，我們(men) 也能提供快軸保偏類的產(chan) 品。

主要特性: · 全保偏光纖結構 · 低額外損耗 · 高承受功率 · 適用於(yu) 980、1064、C、L和S波段 · 標準器件為(wei) 慢軸工作方式 · 可根據客戶要求製作快軸工作方式的耦合器 應用領域: · 保偏光源功率監視 · 相幹通訊 · 光纖陀螺 · 高功率光纖激光器 · 光纖放大器

光學參數¹



參數	規格						單位
中心波長範圍	9xx	10xx	1310	14xx	15xx	16xx	nm
可選波長2	915-999	1000-1099	1310	1425-1499	1500-1599	1600-1650	nm
耦合率	1/99						%
耦合率誤差	+/- 0.5						%
消光比，A級3	20	20	20	20	20	20	dB
消光比，B級3	17	17	17	17	17	17	dB
耦合率	5/95						%
耦合率誤差	+/- 1.5						%
消光比，A級3	20	20	20	20	20	20	dB
消光比，B級3	17	17	17	17	17	17	dB
耦合率	10/90						%
耦合率誤差	+/- 3.0						%
消光比，A級3	20	20	20	20	20	20	dB
消光比，B級	17	17	17	17	17	17	dB
耦合率	33/67						%
耦合率誤差	+/- 4.0						%
消光比，A級3	20	20	20	20	20	20	dB
消光比，B級3	17	17	17	17	17	17	dB
耦合率	50/505						%
耦合率誤差	+/- 5.0						%
消光比，A級3	20	20	20	20	20	20	dB
消光比，B級3	17	17	17	17	17	17	dB
耦合器損耗，A級	0.3	0.3	0.3	0.3	0.3	0.3	dB
耦合器損耗，B級別	0.5	0.5	0.5	0.5	0.5	0.5	dB
回波損耗/方向性	50						dB
尾纖抗拉強度	5						N
工作溫度	-5－+75						oC
存儲(chu) 溫度	-40－+85						oC
光纖類型	保偏光纖（工業(ye) 標準規格）

1.所有參數在室溫下測得。
2.中心波長必須在提供的波長範圍內(nei) 選擇。
3.為(wei) 信號路徑P1-P2定義(yi) 。
4.為(wei) 信號路徑P1-P2和抽頭路徑 P1-P2。

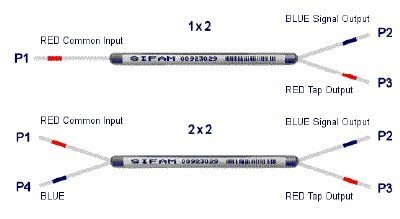

結構形式：

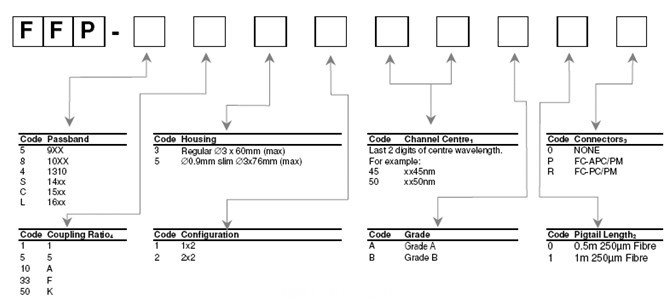

訂貨信息：
例如: FFP-CK3250A10(C波段，保偏耦合器，50/50耦合率，普通外殼， 2x2，通道中心1550nm，A級，1m尾纖頭，無連接器)

1.中心波長必須在波長光學規格表的範圍。
2.最短尾纖長度，如有需要，我們(men) 也可以提供其它尾纖長度。
3.以上表格中的光學規格並不包括連接器損耗。如有需要，我們(men) 也可以提供其它的連接器。 #p#分頁標題#e#
4.也可以通過其它耦合率的耦合器。
5.保偏器件使用250μm PANDA保偏光纖。在1400nm以上波長時也可以使用400μm PANDA保偏光纖。
